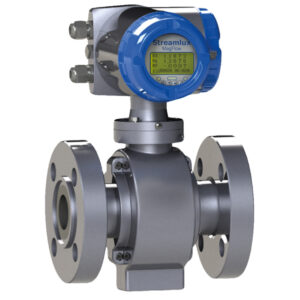

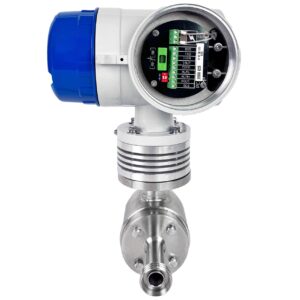

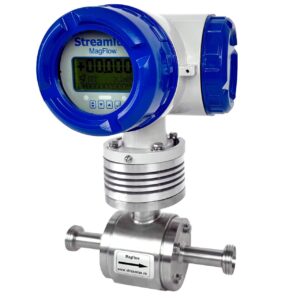

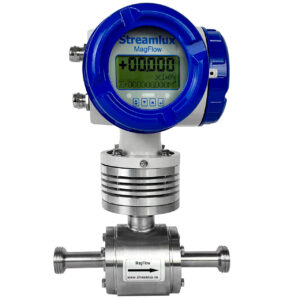

Взрывозащищенный расходомер пищевой

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диаметр, мм	6–150
  Погрешность измерений	±0.2, ±0.5
  Температура рабочей среды	от -40 до +180
  Давление рабочей среды	до 4
  Материал электродов	Карбид вольфрама, Нержавеющая сталь (316L), Никель, Платина, Тантал, Титан, Хастеллой B, Хастеллой C
  Внутреннее покрытие (футеровка)	F46 (FEP) (от — 40℃ до +160℃), PFA (от — 40℃ до +160℃), PTFE, дистанционное исполнение (от – 40℃ до +180℃), интегральное исполнение (от – 40℃ до +135℃), Полиуретан (PU) (от – 20℃ до +65℃), Хлоропреновая резина (от – 20℃ до +80℃)
  Степень защиты оболочки	IP67, IP68
  Выходные сигналы	RS-485 (Modbus), PROFIBUS, HART, от 1 до 10000 Гц, от 4 до 20 мА
  Питание	от 24 до 36, от 85 до 265
  Температура окружающей среды (интегральное исполнение)	от -10 до +50 °C
  Температура окружающей среды (дистанционное исполнение, ВП)	от -10 до +50 °C
  Влажность окружающей среды, %, не более	95
  Атмосферное давление, кПа	от 84 до 106,7
  Сопротивление, Ом	до 750
  Потребляемая мощность (переменный ток), Вт	20
  Потребляемая мощность (постоянный ток), В·А	16
  Срок службы, лет	12
  Взрывозащита 220В	1 Ex db eb IIC T3…T6 Gb Х
  Взрывозащита 24В	1 Ex db eb ia IIC T3…T6 Gb Х

• Описание

  Взрывозащищенные пищевые расходомеры предназначены для непрерывного измерения расхода пищевых жидкостей температурой до 180 °C. Применяются во взрывоопасных зонах классов 1, 2 по ГОСТ EIC 60079-10-1-2013 помещений и наружных установок, в которых могут образоваться смеси, отнесенные к подгруппам IIA, IIB, IIC по ГОСТ 31610.20-1-2016/EIC 60079-20-1:2010, в соответствии с присвоенной маркировкой взрывозащиты и отраслевыми правилами безопасности.

  Применяются для измерений:

  • Питьевая вода
  • Пиво
  • Вино
  • Ликеры
  • Молоко
  • Кефир
  • Ряженка
  • Мягкий творог
  • Сливки
  • Соки
  • Морсы
  • Сиропы
  • Патока
  • Мед
  • Томатная паста
  • Соусы
  • Йогурты
  • Концентраты

  Погрешность показаний в базовом исполнении составляет 0,5%, а при исполнении по спецзаказу — 0,2%.

  Корпус модели выполнен в санитарном исполнении из нержавеющей стали. Его можно быстро разобрать и установить с помощью зажимного соединения для регулярной очистки трубы. Отсутствие движущихся частей внутри измерительного участка позволяет использовать расходомер для учета однородных вязких жидкостей. Расходомеры устойчивы к коррозии и абразивному износу. Для санитарной обработки пищевых линий допускается стерилизация паром.

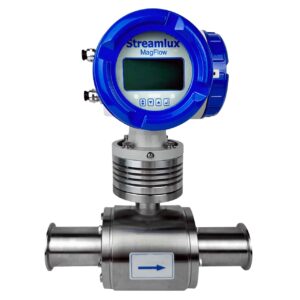

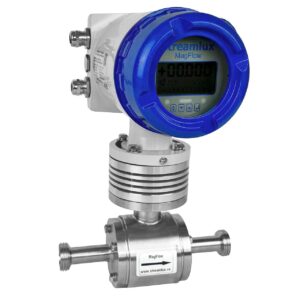

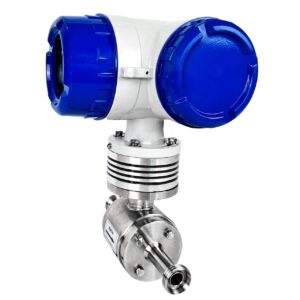

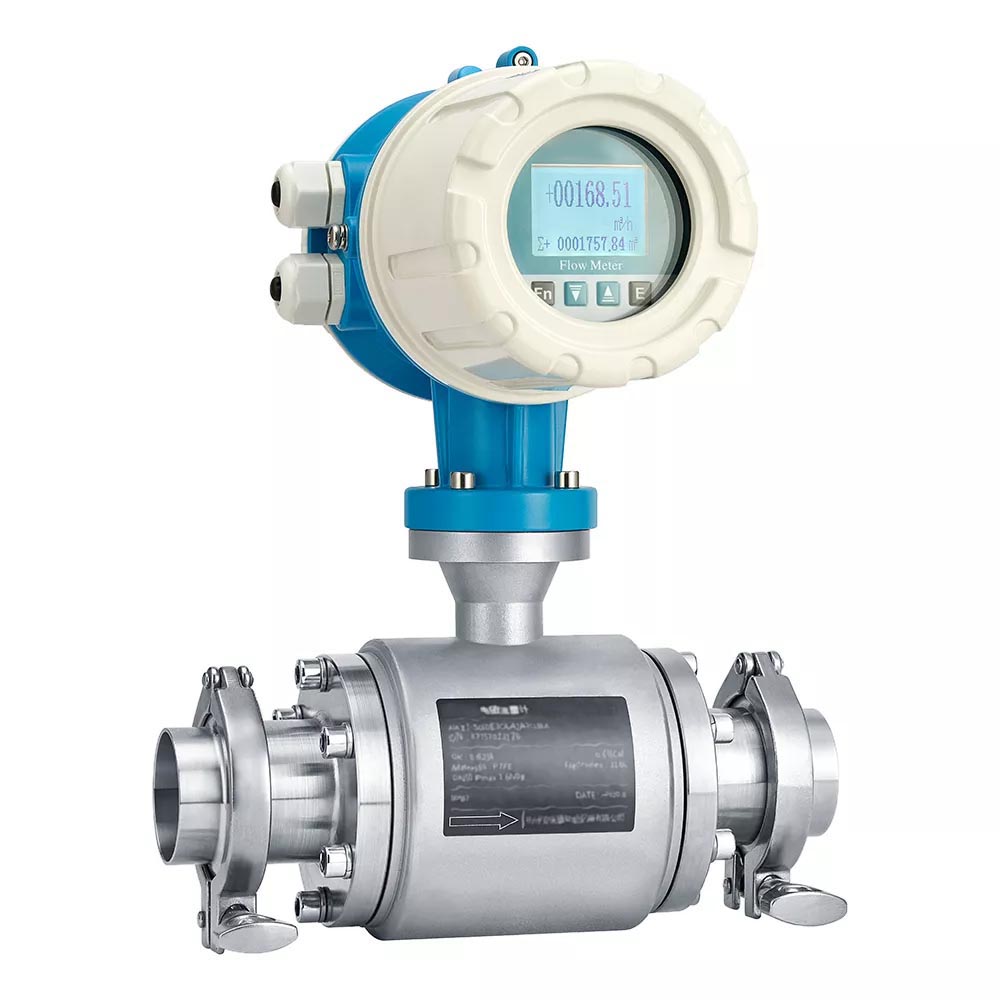

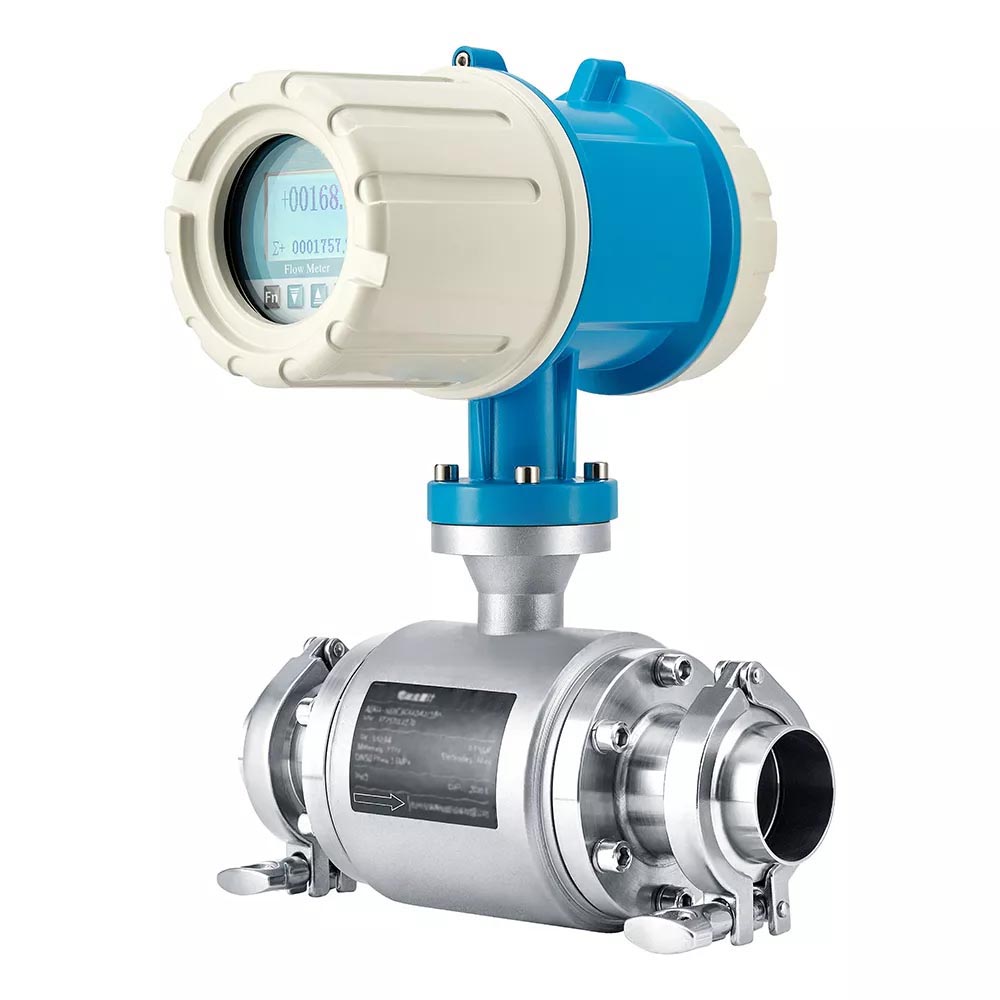

  Взрывозащищенные расходомеры при использовании в пищевой промышленности могут быть укомплектованы зажимным соединением (clamp или tri clamp). Clamp-соединение состоит из двух штуцеров, соединенных штифтом, хомута и уплотнения. Tri clamp состоит из двух штуцеров, зажимного хомута и уплотнения. С помощью этих конструкций расходомер подключается к линии или демонтируется.

  Если в технологическом процессе необходимо часто снимать расходомер для чистки, кламповое соединение подходит для этой задачи.

  Для интеграции в системы диспетчеризации расходомер оснащен аналоговыми и цифровыми портами: 4…20 мА (HART), частотно-импульсный, RS-485 (Modbus), PROFIBUS.

  Принцип работы. Принцип измерения электромагнитных расходомеров основан на законе Фарадея, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника.

  Если жидкость проводит ток, ее перемещение поперек линий магнитного поля приводит к возникновению ЭДС, пропорциональной скорости потока.

  На практике схема реализуется установкой электромагнитов так, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведенную движением потока ЭДС.
