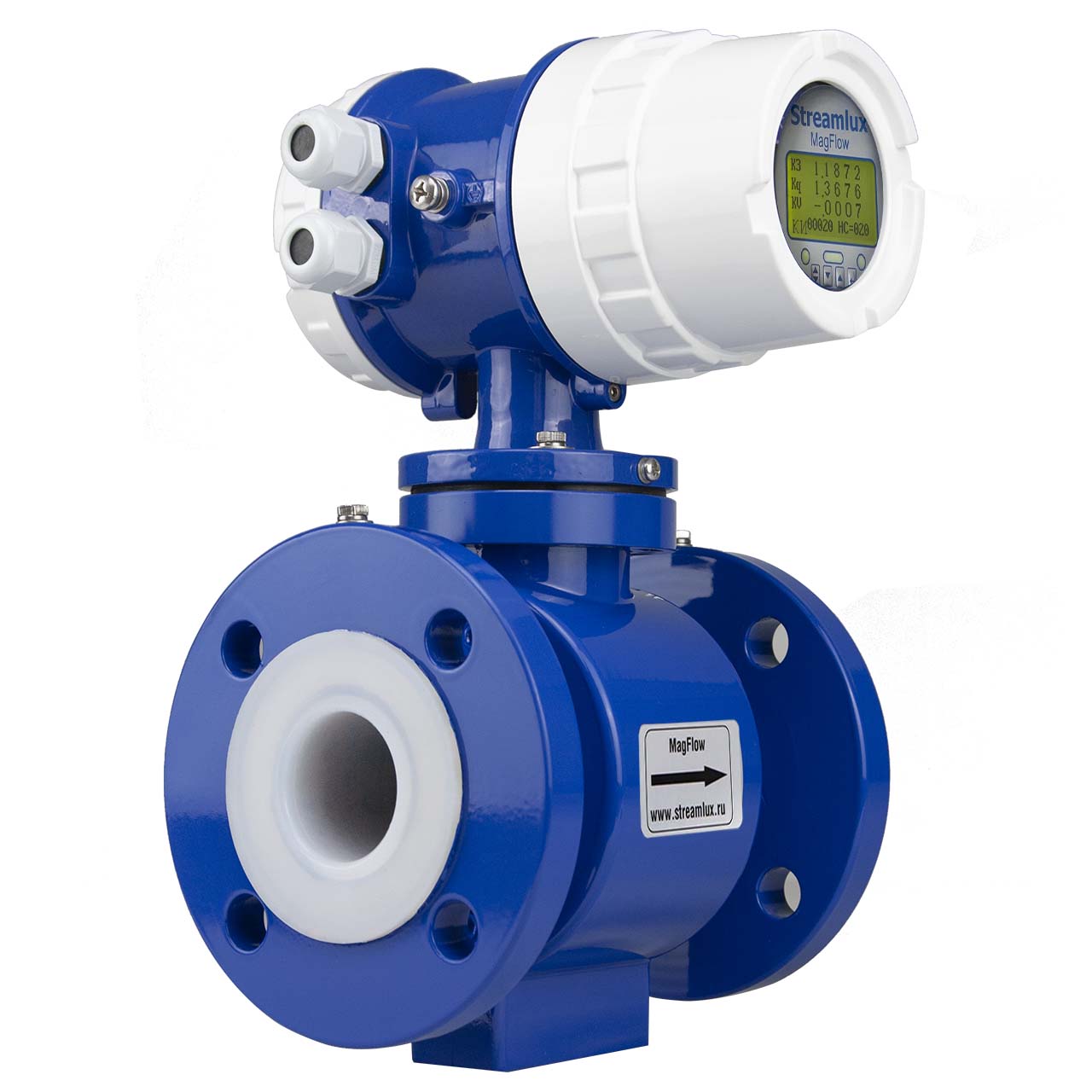

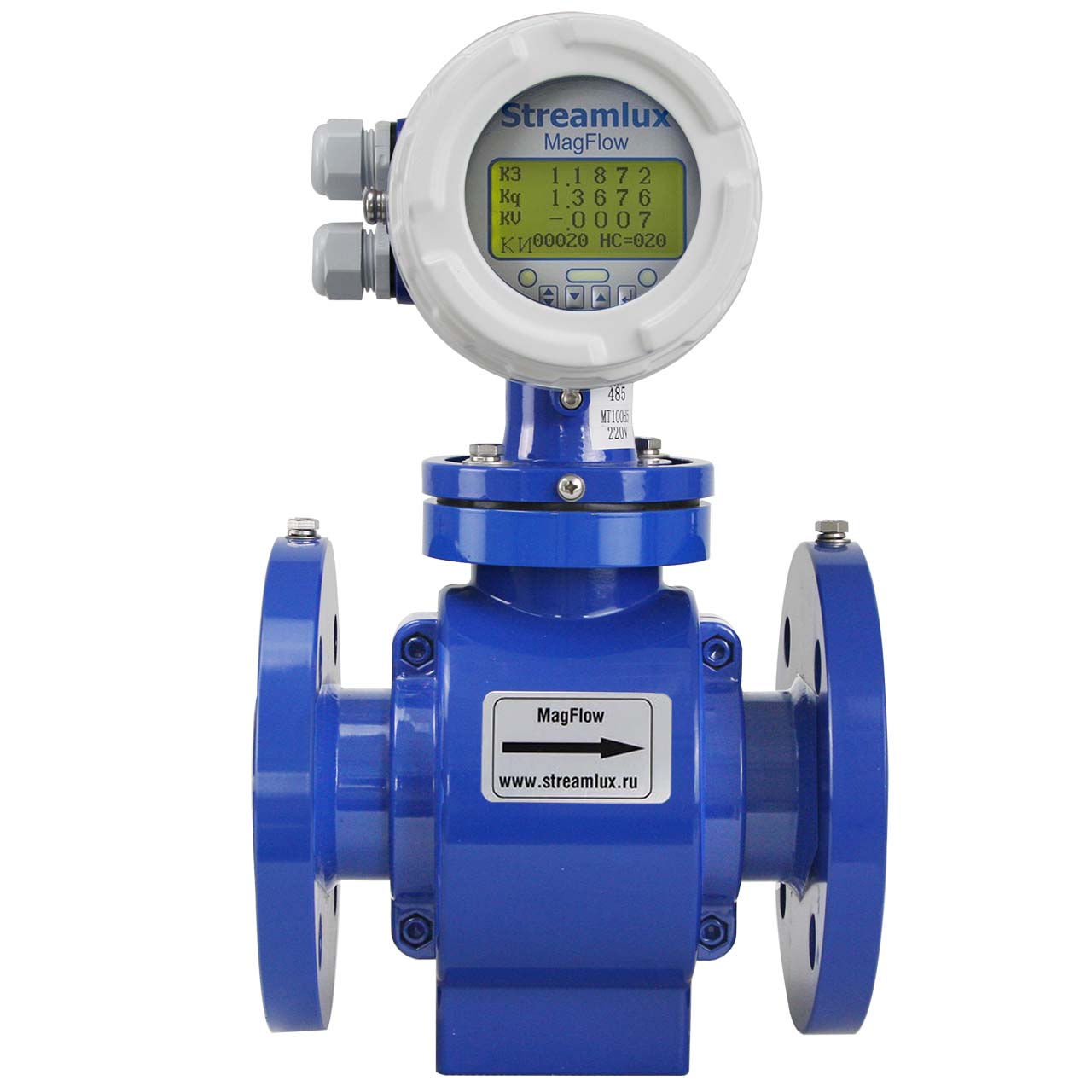

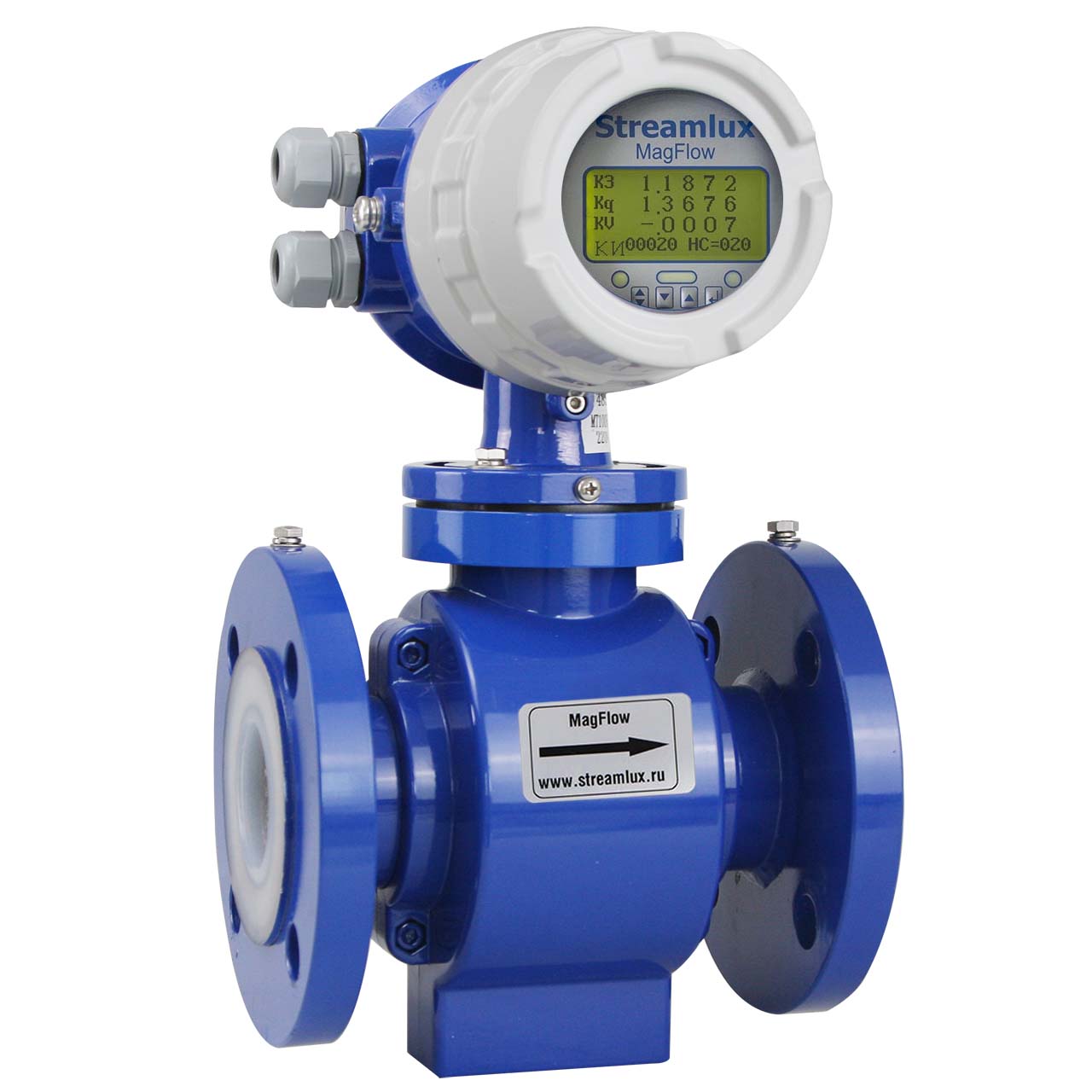

Доступный электромагнитный расходомер Streamlux MagFlow 1700 для ЖКХ

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диаметр, мм	10…500
  Погрешность измерений	±0.25, ±0.5
  Температура рабочей среды	+120
  Давление рабочей среды	4
  Электропроводность	>20, >5
  Степень защиты оболочки	IP65 (моноблок); IP68 (выносной преобразователь)
  Питание	20…36, 85…240
  Выходные сигналы	0,001…1000 л/имп (настраиваемый), 4…20 мА (HART), RS485 (MODBUS)
  Материал электродов	Нержавеющая сталь 316L
  Присоединение	Фланец
  Материал корпуса	Сталь
  Минимальный расход, м³/ч	0.01
  Температура окружающей среды, °C	-10…+60
  Влажность относительная, %	не более 85
  Архив	Ежечасно; ежедневно; ежемесячно

• Описание

  Электромагнитные расходомеры Streamlux MagFlow 1700 предназначены для непрерывного измерения расхода жидкостей. Они работают на питьевой и технической воде с электрической проводимостью более 5 мкСм/см, а также на теплоносителе и сточных водах. Приборы подходят для узлов учета холодного и горячего водоснабжения многоквартирных домов и коттеджных поселков.

  Измеряемые жидкости.

  • Чистая вода
  • Речная вода
  • Подготовленная вода
  • Теплоноситель
  • Промышленные стоки
  • Хозяйственно-бытовые стоки

  Расходомеры Streamlux MagFlow 1700 применяются для коммерческого и технологического учета в жилищно-коммунальном хозяйстве, водоснабжении и водоотведении. Для учета расхода воды могут использоваться в химической, энергетической, пищевой, целлюлозно-бумажной и других отраслях промышленности.

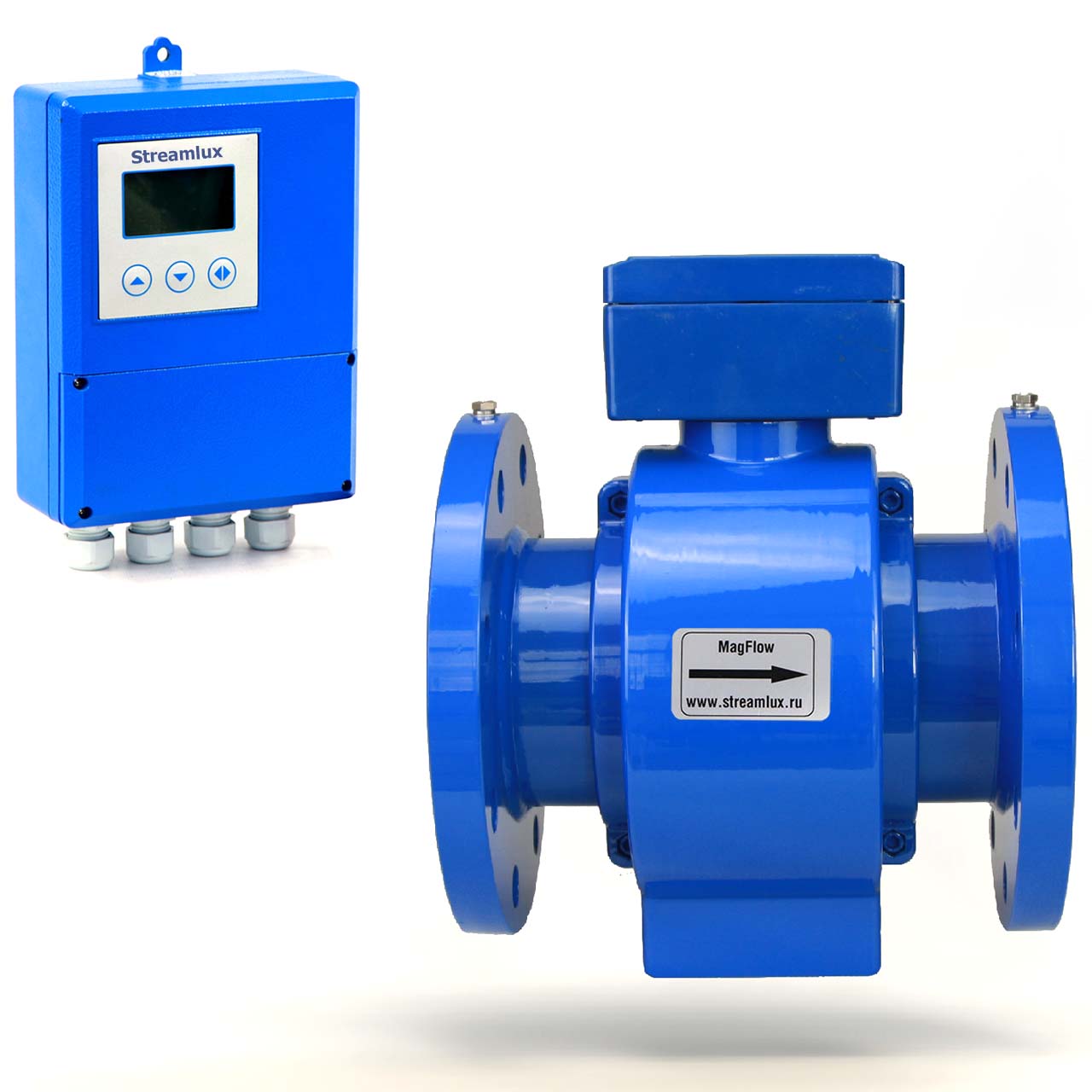

  Модель выпускается в раздельном и моноблочном исполнении с фланцевым соединением. Стандарты фланцевого соединения могут быть выбраны из DIN, ANSI, JIS и других соответствующих норм. Предусмотрен набор аналоговых и цифровых портов: 4…20 мА, импульсный, аварийный сигнал, связь по RS-485 и Modbus (HART).

  Принцип работы. Принцип измерения электромагнитных расходомеров серии MagFlow 1700 основан на законе Фарадея, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника.

  Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приведёт к возникновению ЭДС, пропорциональной скорости потока.

  На практике эта схема реализуется путём установки электромагнитов таким образом, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.

• Комплектация

  Базовая комплектация электромагнитного расходомера MagFlow 1700 включает набор опций и подходит для решения задач измерения расхода воды на предприятиях различных отраслей.

  • Материал электродов: нержавеющая сталь AISI 316.
  • Температурное исполнение: Т до +60 °С; варианты до +80 °С и +120 °С.
  • Фланцы: сталь; вариант из нержавеющей стали.
  • Давление: 1.6 МПа; варианты 2.5 МПа и 4.0 МПа.
  • Степень защиты корпуса: IP65; вариант IP68.

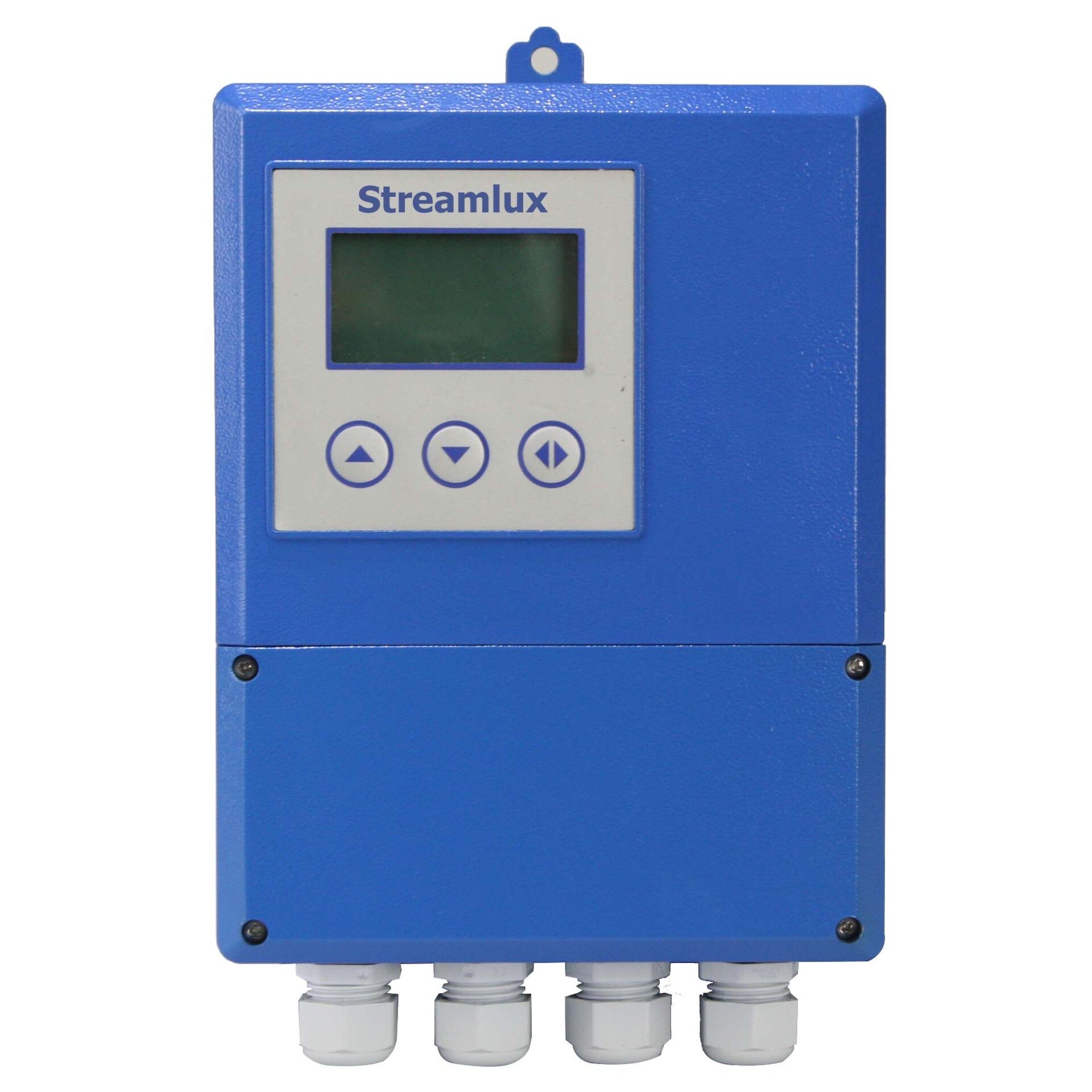

  • Конструкция: моноблок; выносной преобразователь.
  • Источник питания: 85…240 В/АС; вариант 12…36 В/DC.
  • Выходные сигналы: 4…20 мА, импульсный, RS485 (MODBUS).

• Документы

  • Скачать опросный лист
  • Руководство по эксплуатации MagFlow 1700
