Успех ТПТ-522Н — трассотечеискатель для диагностики неметаллических и металлических трубопроводов

Name: Успех ТПТ-522Н - трассотечеискатель для диагностики неметаллических и металлических трубопроводов
SKU: 983
Price: 433644 RUB
Availability: InStock

В наличии

Трассотечеискатель предназначен для поиска и трассировки металлических и неметаллических трубопроводов, кабельных линий и мест повреждений коммуникаций. Обнаружение мест разгерметизации возможно на глубине до 3 м, глубины залегания трассы — до 6 м.

Комплект объединяет электромагнитный и акустический методы. Генератор обеспечивает мощность до 180 Вт, а при малой мощности время работы достигает 18 часов.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	0,03…0,50 кГц, 0,05…8,6 кГц, 0,09…2,20 кГц, 0,1, 0,15, 0,15 кГц, 0,21, 0,31, 0,45, 0,5, 0,65, 0,95, 1, 1,38, 1,38 кГц, 100, 100 Гц, 1024, 1024 Гц, 2, 2,00, 32768 Гц, 33 кГц, 50, 50…60 Гц, 50…8600 Гц, 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, 512, 512 Гц, 8192, 8192 Гц
Питание	4 аккумулятора типа АА 1,2 В или 4 щелочные батареи типа АА 1,5 В, внешний аккумулятор, напряжение 4…7 В, от приемника
Время непрерывной работы	20
Глубина обнаружения мест разгерметизации	до 3 м
Определение глубины залегания трассы	до 6 м
Трассировка коммуникаций	до 10 км
Выходная мощность генератора	до 180 Вт
Вид принимаемого сигнала	непрерывный / прерывистый; монотонный / импульсный
Двухчастотные режимы	1024 Гц + 2048 Гц; 1024 Гц + 8192 Гц
Количество сохраняемых значений в памяти	30
Диапазон эксплуатационных температур приемника	-20…+50ºС
Класс защиты приемника	IP54
Максимальное выходное напряжение с внешним аккумулятором	330 В
Максимальное выходное напряжение при питании от сетевого блока	140 В
Выходная мощность при автономном питании	7,5 / 15 / 30 / 60 / 120 Вт
Выходная мощность при наращивании напряжения питания до 36 В	45 / 90 / 180 Вт
Выходная мощность от сетевого блока питания	18 / 36 / 72 Вт
Допустимое сопротивление нагрузки	любое (0…∞); ограничение тока на низкоомных нагрузках
Встроенный аккумуляторный комплект	два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (AGM), с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
Параметры сетевого блока	выходное напряжение 15 В, выходной ток до 6,7 А
Допустимый диапазон температур окружающей среды при эксплуатации генератора	-30…+60ºС
Класс климатической защиты генератора	IP65
Максимальная мощность, подводимая к индукционной рамке	10 Вт
Модуль полного комплексного сопротивления индукционной антенны на частоте 8192 Гц	36 Ом
Тип корпуса индукционной антенны	пластмассовый, герметичный
Допустимое рабочее положение крепления ударного механизма	любое
Оптимальное положение крепления ударного механизма для максимальной дальности трассировки	верхнее
Диаметр исследуемой трубы	от 50 мм

Описание

Трассотечеискатель предназначен для диагностики металлических и неметаллических трубопроводов, трассировки коммуникаций и определения мест повреждения кабельных линий.

В одном приборе совмещены генератор электромагнитных импульсов и генератор ударной установки.
Применение
- Определение местоположения и глубины залегания скрытых коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Глубина — до 6 м, удаление от места подключения генератора — более 10 км.
- Трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами.
- Определение мест повреждения кабельных линий электромагнитным и акустическим методами.
- Обследование участков местности перед проведением земляных работ.
- Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.
- Рекомендуемые области применения: теплосети, водоканал, газораспределительные сети.
Особенности
Трассотечеискатель для диагностики неметаллических и металлических трубопроводов — универсальный многофункциональный комплект, в котором объединены три устройства.

Трассоискатель с акустическим датчиком.
- Используются генератор переменной мощности АГ-144.1 (7,5…180 Вт) и ударный механизм УМ-112М.
- Отсутствуют паразитные наводки на соседние объекты.
- Высокая точность локализации.
Акустический метод применяется для определения мест расположения металлических и неметаллических трубопроводов. Он используется при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация.

Трассоискатель с электромагнитным датчиком.
- Возможность выбора мощности от 7,5 до 180 Вт.
- Автоматическое согласование с нагрузкой.
- Генерация переменного синусоидального тока постоянными или кратковременными импульсами.
- Время работы — до 18 часов при выборе малой мощности.
Течеискатель с акустическим датчиком.
- Высокая чувствительность акустического датчика.

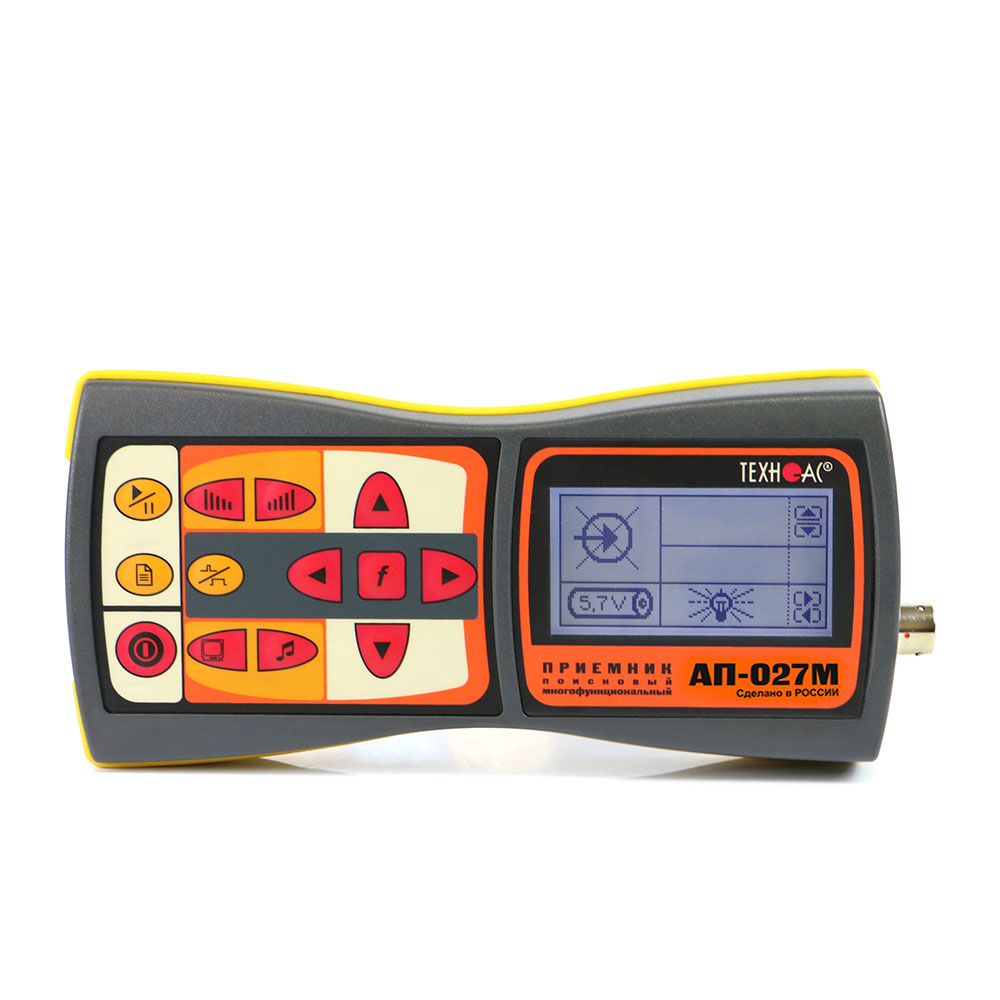

Приемник АП-027М.
- Цифровой трассопоисковый приемник с большим ЖК-дисплеем, переключаемыми режимами работы и индикации.
- Отображение частотного спектра входного сигнала.
- Вывод звукового сигнала на наушники оператора и встроенный динамик.
- Работа с внешними электромагнитными, акустическими и другими датчиками.
- При работе с акустическим датчиком диапазон частот составляет 0,03…2,2 кГц; предусмотрено устранение звуковых частот вне полосы, занимаемой звуком дефекта.
- При работе с электромагнитным датчиком доступны частоты 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, широкая полоса 50…8600 Гц и двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
- Класс защиты корпуса от внешних воздействий IP54.
Генератор АГ-144.1.
- Выбор мощности генератора в зависимости от решаемых задач: от 7,5 до 180 Вт.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений и автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Гарантия

Гарантия производителя: 24 месяца.
Документы

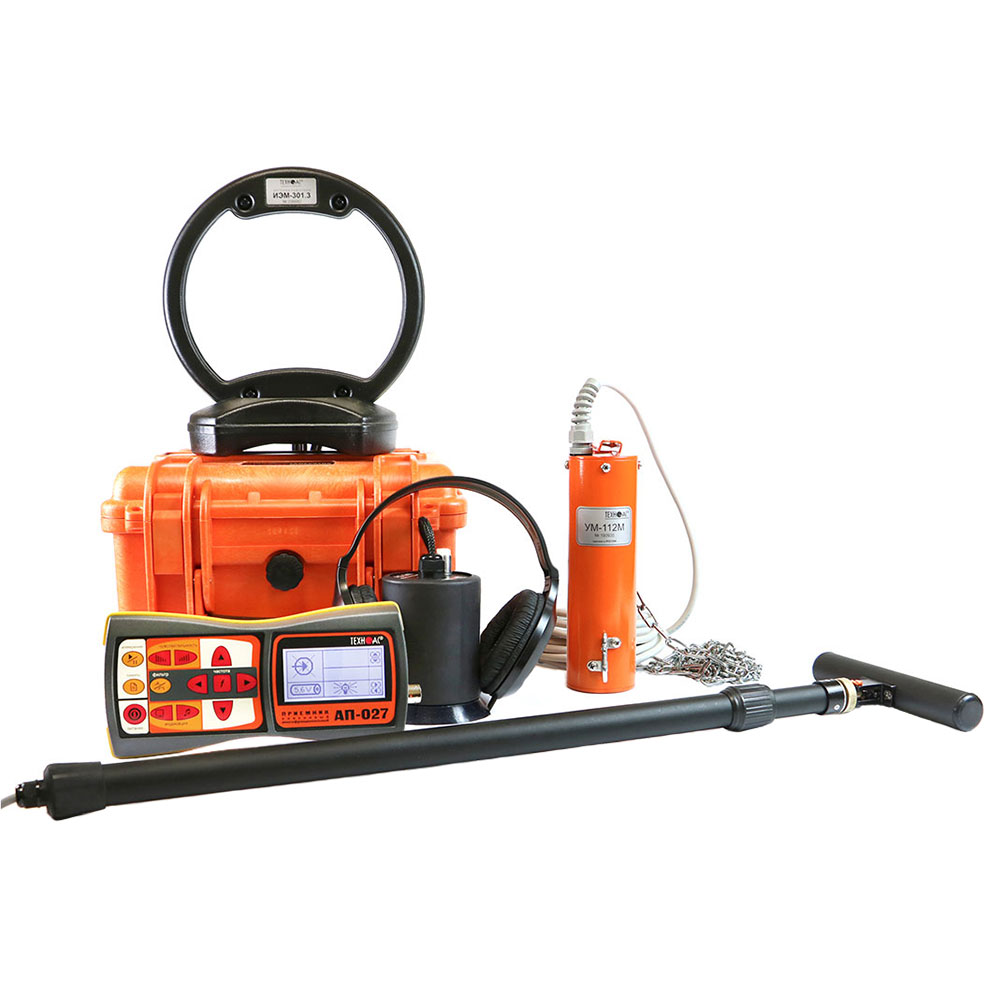

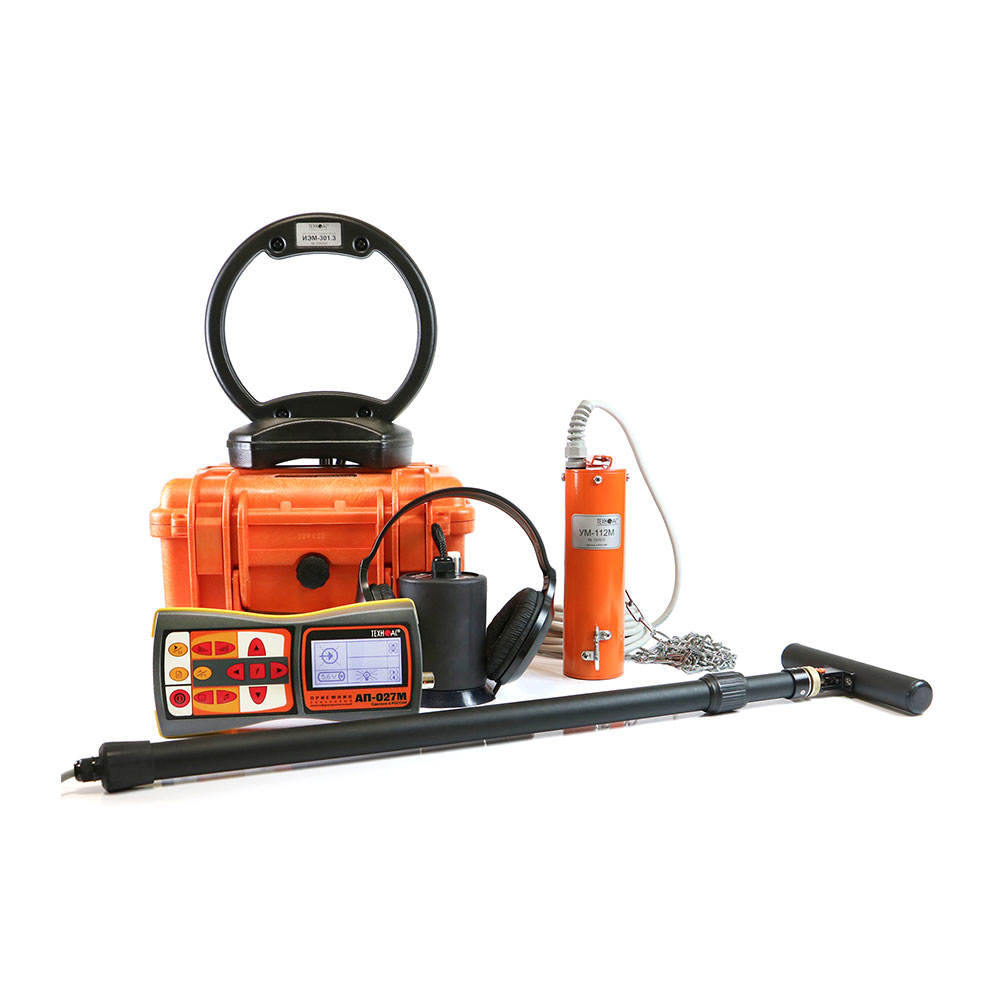

Комплектация
- Трассопоисковый приемник АП-027М — 1 шт.
- Генератор трассировочный АГ-120ТМ — 1 шт.
- Антенна индукционная ИЭМ-301.3 — 1 шт.
- Датчик электромагнитный EMD-257 — 1 шт.

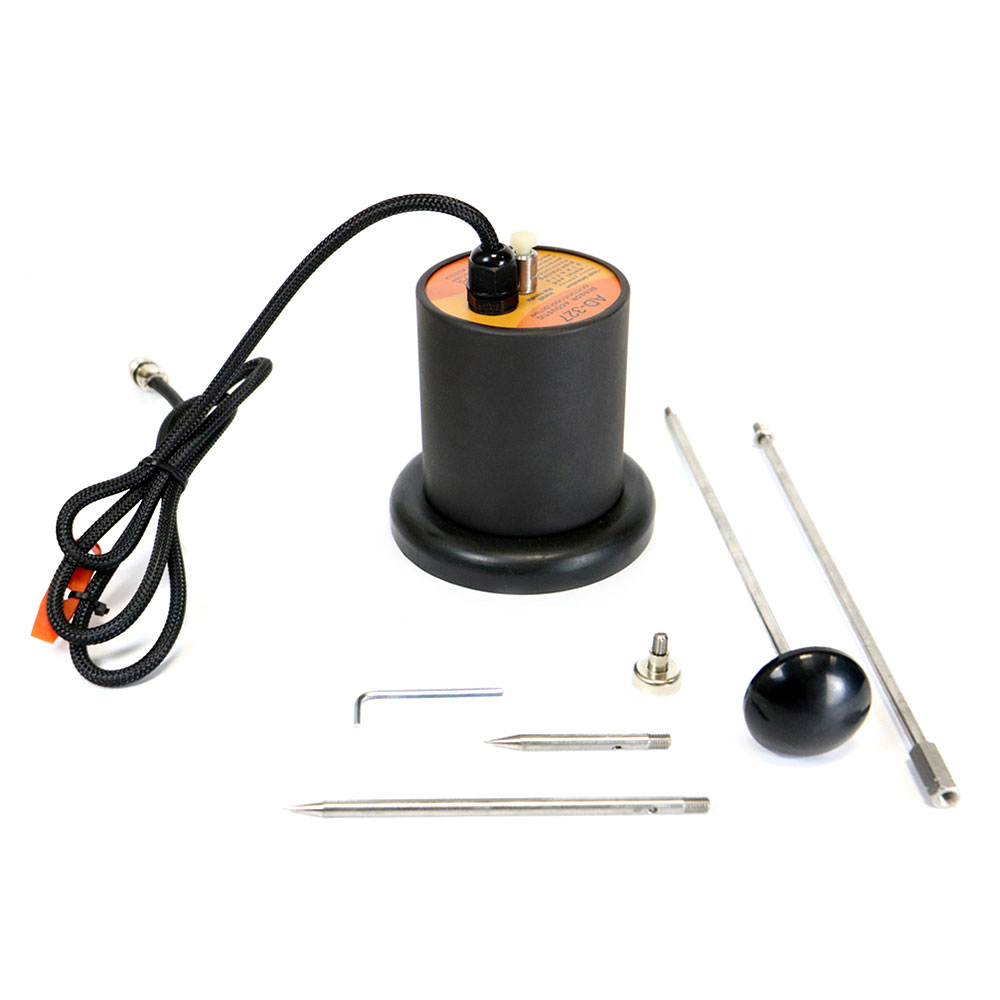

- Комплект акустического датчика AD-327 — 1 шт.
- Ударный механизм УМ-112М — 1 шт.
- Головные телефоны — 1 шт.
- Держатель для приемника АП-027.00.010 — 1 шт.
- Устройство зарядное AG120.02.100 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Крестовая отвертка — 1 шт.
- Батарейки для приемника (АА) — 4 шт.
- Сумка для антенны индукционной ИЭМ-301.3 (чехол 53107) — 1 шт.
- Сумка для электромагнитного датчика EMD-257 (чехол 53186) — 1 шт.
- Сумка для генератора (чехол 53181) — 1 шт.
- Сумка для комплекта (чехол 53183) — 1 шт.
- Сумка для ударного механизма УМ-112М (чехол 53208) — 1 шт.
- Кабель для подключения внешнего аккумулятора АРО27.02.030 — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительно
- Комплект аксессуаров для заземления коммуникации

  8 037 ₽
- Комплект внешнего аккумулятора для приемников АП-019.3 и АП-027М

  19 779 ₽
- ADM-227 — акустический датчик малогабаритный с функцией магнитного датчика

  30 144 ₽
- NR-117M — накладная рамка

  48 627 ₽
- Индукционные клещи CI-110/50 — клещи индукционные

  30 144 ₽
- CI-110/100 — клещи индукционные

  36 249 ₽
- CI-110/125 — клещи индукционные

  71 721 ₽
- MED-127 — малогабаритный электромагнитный датчик

  12 927 ₽
- DKI-117M — датчик контроля качества изоляции

  71 721 ₽
- DODK-117M — датчик определитель дефектов коммуникаций

  23 907 ₽
