DODK-117M — датчик определитель дефектов коммуникаций
В наличии
Датчик DODK-117M предназначен для проверки изоляции защитных покрытий газо- и нефтепроводов и поиска повреждений силовых кабельных линий методом разности потенциалов. Работает с трассопоисковыми приёмниками серии АП-027M и состоит из двух соединённых кабелем измерительных электродов.
Для обследования требуются два оператора; поиск дефектов возможен на поддерживаемых приёмником частотах в активном и пассивном режимах.
-
Технические характеристики
Совместимость трассопоисковые приёмники серии АП-027M Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, мм² 15 Точность определения обрыва кабеля, м 0.25 Входное сопротивление датчика, МОм 2.4 Питание предварительного усилителя внешнее от приёмника Коэффициент усиления предварительного усилителя, дБ 40 -
Описание
Назначение датчика DODK-117M. DODK-117M при работе совместно с трассопоисковым приёмником предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.
Датчик DODK-117M используется совместно с трассопоисковыми приёмниками серии АП-027M.
Как работает датчик DODK-117M. Защитная оболочка кабелей и изоляция металлических трубопроводов предназначены для исключения контакта металла с землёй. При повреждении такой защиты изолированный проводник вступает с землёй в электрический контакт.
При подключении трассировочного генератора к коммуникации и «земле» переменный электрический ток в месте повреждения «стекает» на землю и возвращается к генератору различными путями, создавая на поверхности земли шаговое напряжение.
Поиск дефектов коммуникаций может осуществляться на всех поддерживаемых приёмником частотах, как в активном, так и в пассивном режимах.
При работе с DODK оценка разности потенциалов производится без контакта с грунтом. В процессе обследования операторы держат в руках электроды и перемещаются по трассе на расстоянии друг от друга, определяемом длиной кабеля между электродами. При нахождении одного из операторов над местом повреждения изоляции разность потенциалов будет иметь максимальное значение, и оно будет тем выше, чем больше повреждение.
Методика поиска дефектов изоляции с использованием DODK-117M.
Метод «МАХ». При поиске места повреждения изоляции методом «МАХ» один оператор располагается непосредственно над осью трассы, а второй — на максимальном расстоянии от трассы, в направлении перпендикулярном её оси.
Электроды DODK транспортируются двумя операторами, находящимися друг от друга на расстоянии длины соединительного кабеля. При этом электроды следует держать без перчаток, легко сжимая в руке, обеспечивая контакт электрода с кожей.
Измерения можно проводить непрерывно на ходу, не останавливаясь на время измерения. Сигнал плавно нарастает при приближении к месту повреждения и достигает максимума, когда один из операторов находится над местом повреждения, и далее плавно уменьшается.
Метод «МАХ» позволяет надёжно определить наличие повреждения, однако обладает невысокой точностью локализации места. Причина состоит в том, что кривая изменения уровня сигнала имеет плавный максимум.
Метод «MIN». В этом случае оба оператора располагаются непосредственно над трассой, вдоль её оси, на расстоянии друг от друга, определяемом длиной кабеля DODK.
При приближении к месту повреждения сначала сигнал с датчика плавно возрастает, достигает максимального значения при положении первого оператора над местом повреждения, далее резко убывает до какого-то минимального значения при примерно симметричном расположении операторов относительно места повреждения, затем по мере удаления от места повреждения он снова резко возрастает и далее плавно убывает. Место повреждения будет находиться посередине между операторами в тот момент, когда сигнал достиг минимального значения.
DODK по сравнению с датчиком DKI обеспечивает более «быстрый», но менее точный метод поиска повреждений, что особенно важно для протяжённых коммуникаций. Для работы с DODK требуется два оператора.
-
Особенности

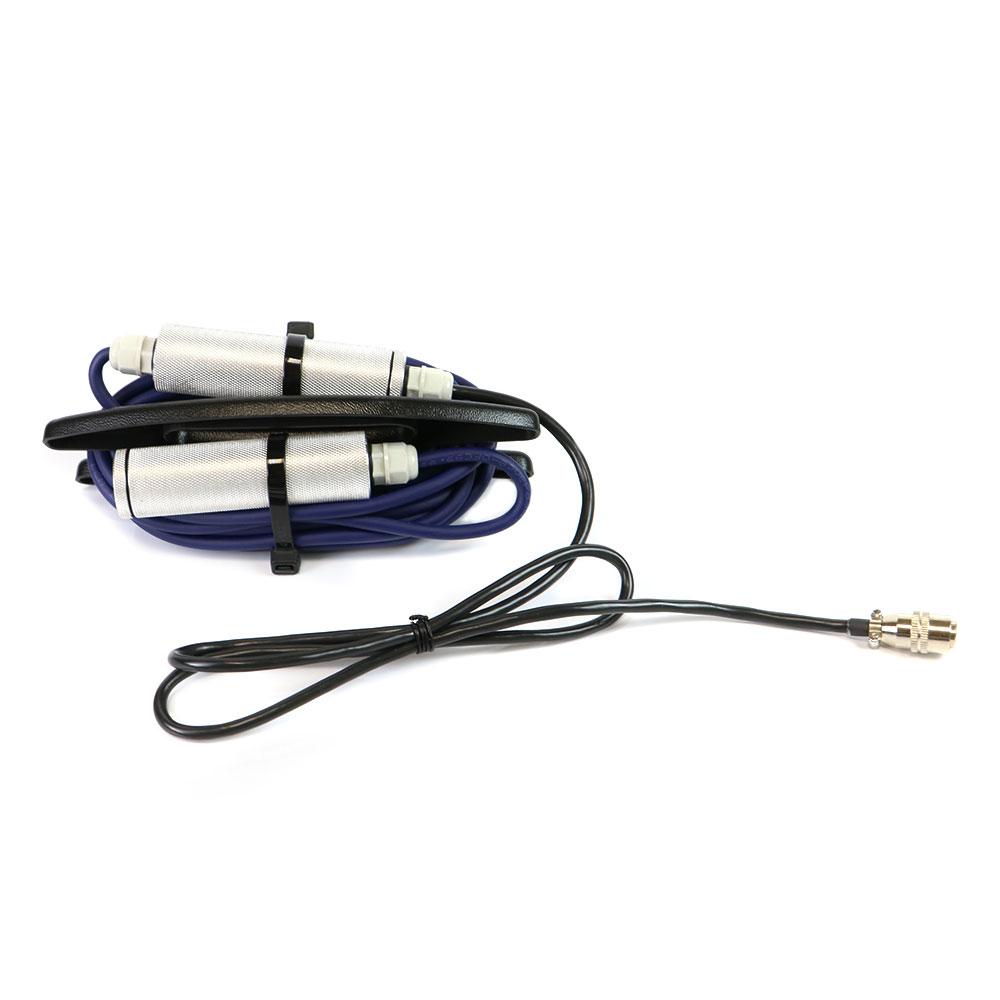

DODK представляет собой два измерительных электрода, соединённые кабелем. Один из электродов снабжён кабелем для подключения к приёмнику.
Обследование производится двумя операторами. Первый оператор держит в одной руке приёмник, в другой руке — один из измерительных электродов, второй оператор держит в руке другой измерительный электрод. Электроды следует держать без перчаток, легко сжимая в руке, обеспечивая контакт электрода с кожей.
-

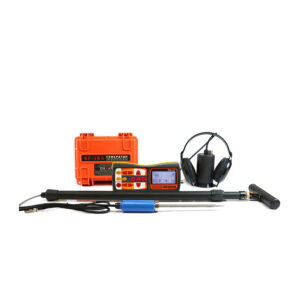

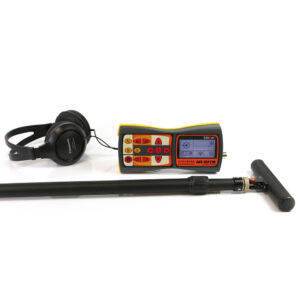

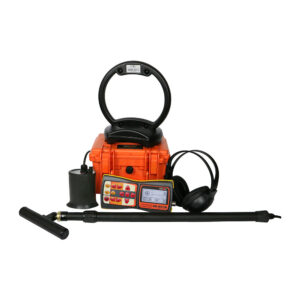

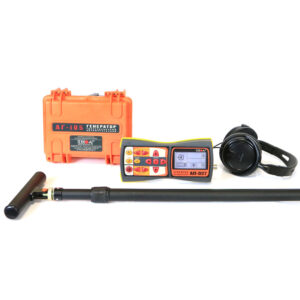

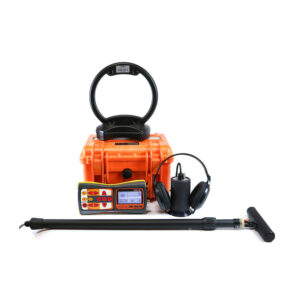

Совместимость
-
