Атлет АГ-320 — кабелетрассоискатель

В наличии

Узнать цену

Описание
Производитель: Россия

Гарантия: 1 год

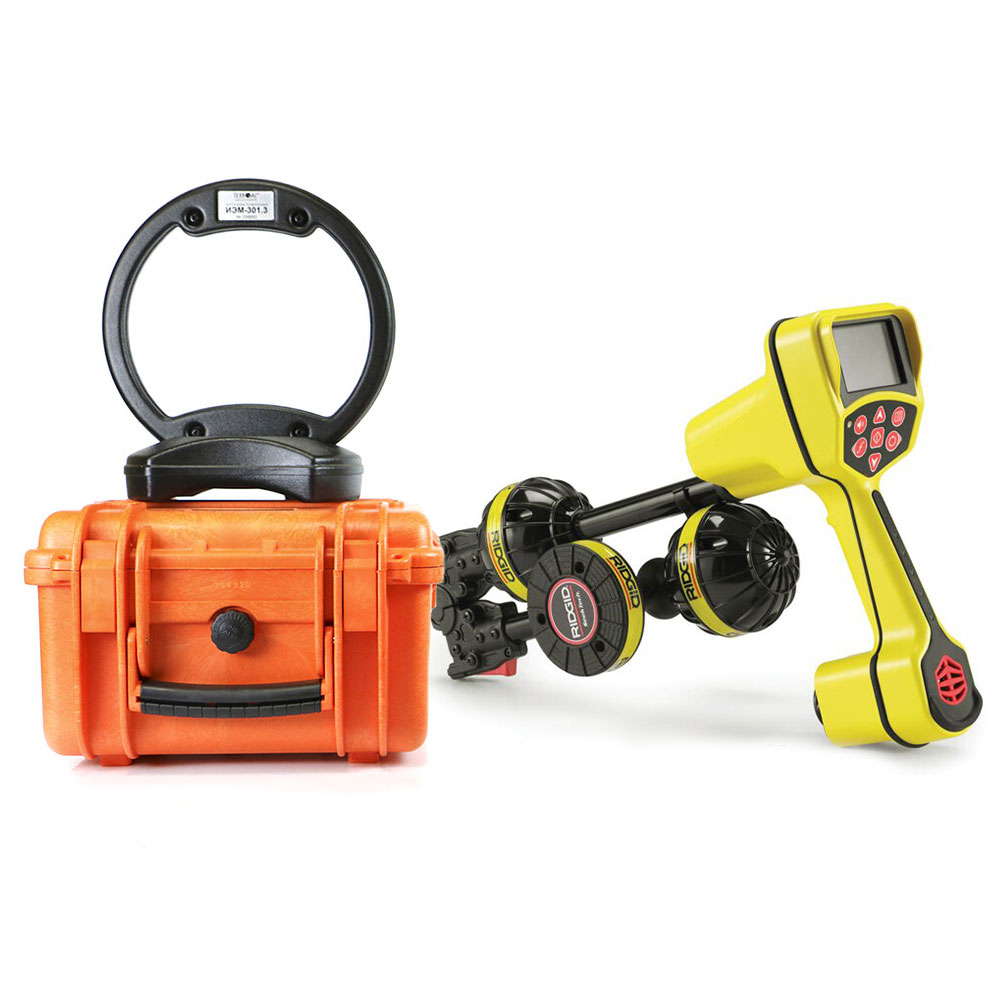

Кабелетрассоискатель Атлет АГ-320 является комбинацией современного американского трассопоискового приемника Ridgid SR-20 и мощнейшего в линейке генераторов ТЕХНО-АС мультичастотного портативного генератора АГ-120ТМ.

Назначение кабелетрассоискателя Атлет АГ-320
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Обследования участков местности перед проведением земляных работ.

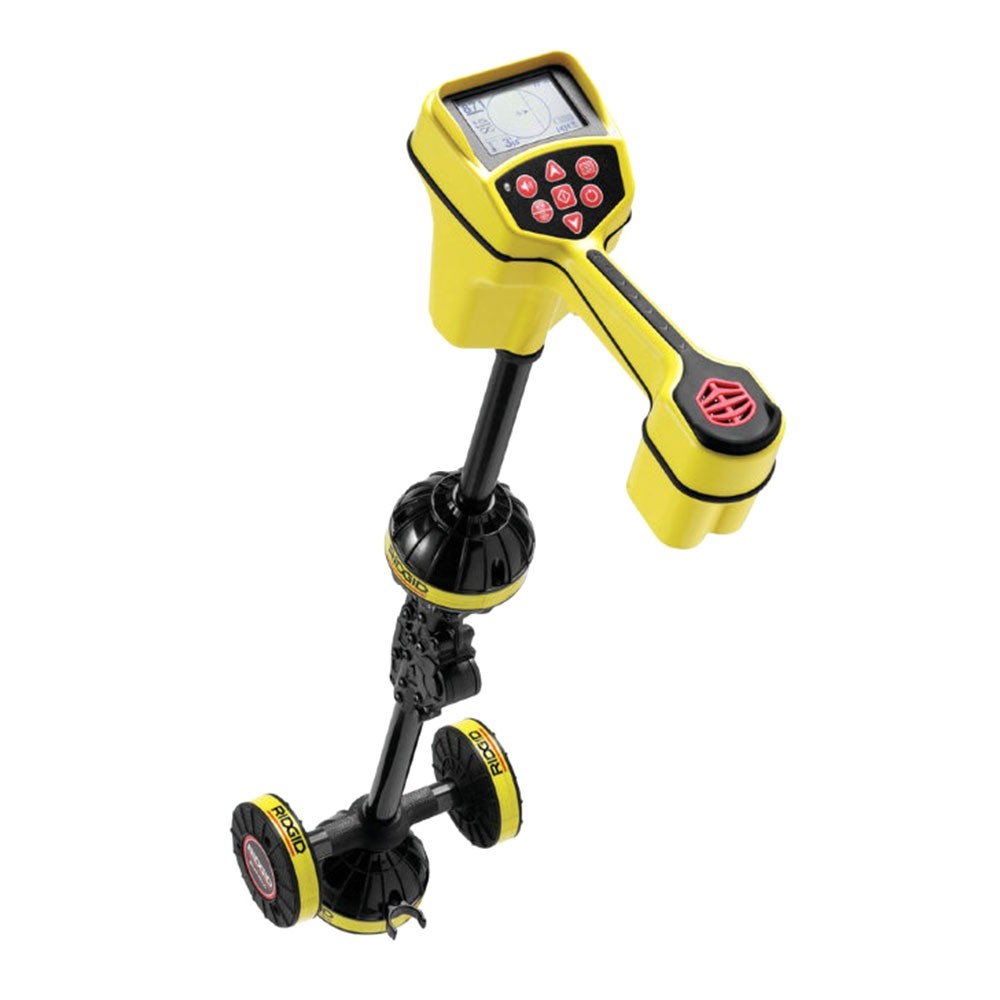

Особенности приемника SR-20
- Может отслеживать любую частоту от 10 Гц до 35000 Гц.
- 8 многонаправленных антенн позволяет выводить на дисплей схематичное отображение искомой коммуникации в виде прямой линии.
- Необходимая для поиска коммуникаций информация (рабочая частота, уровень сигнала, интенсивность сигнала, глубина залегания и пр.) выводится на дисплей в автоматическом режиме.
Особенности генератора АГ-120ТМ
- Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т.
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Рекомендуемые области применения кабелетрассоискателя Атлет АГ-320
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.

Комплектация

№	Наименование	Количество
1	Трассопоисковый приемник Ridgid SR-20	1 шт.
2	Генератор АГ-120ТМ	1 шт.
3	Индукционная антенна ИЭМ-301.3	1 шт.
4	Источник питания для зарядки генератора и кабели	1 шт.
5	Кабель для подключения внешнего аккумулятора для генератора	1 шт.
6	Кабель для подключения нагрузки	1 шт.
7	Отвертка	1 шт.
8	Контакт магнитный АГ120.02.090	2 шт.
9	Штырь заземления АГ110.02.004	2 шт.
10	Кабель с крокодилами	1 шт.
11	Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)	1 шт.
12	Сумка для генератора АГ-120ТМ (чехол 53181)	1 шт.
13	Кейс для приемника	1 шт.
14	Сумка для комплекта (чехол 53222)	1 шт.
15	Руководство по эксплуатации. Паспорт	1 шт.

Технические характеристики

Характеристики приемника SR-20

Параметр	Значение
Частоты работы:
- по умолчанию	50(60) / 100(120) / 128 / 1024 / 8192 / 32768 Гц
- определяемые пользователем	0,01…35 кГц
Частоты работы режима «Зонд»:
- по умолчанию	512 Гц
- предварительно заданные	16 / 640 / 850 / 8192 / 16384 / 32768 Гц
- определяемые пользователем	0,01…35 кГц
Диапазон частот «Широкая полоса»	<4 кГц
	4...15 кГц
	>15 кГц
Определение глубины залегания трассы	до 10 м
Точность определения глубины залегания	0,05 м
Источник питания	4 элемента тип «С»
Время непрерывной работы от одного комплекта аккумуляторов	не менее 15 часов
Диапазон температур эксплуатации / хранения	-20…50 / -20…60°С
Габаритные размеры	284х109х790 мм
Масса без элементов питания	1,8 кг

Характеристики генератора АГ-120ТМ

Параметр	Значение
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 («постоянные»)	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f4 («временная»)	200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
Режим 1	непрерывный «НП»
Режим 2 - длительность импульса, мс - частота следования импульсов, Гц	кратковременные посылки «ПР» (прерывистый) 100 1
Режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот	двухчастотный «2F» (одновременная генерация) 1024 8192 4:1
Режим 4 амплитуда импульса частота следования импульсов (ударов), уд/мин - низкая - средняя - высокая длительность импульса	генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 30 60 120 минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
максимальный в ручном режиме: - непрерывная и двухчастотная генерация - кратковременные посылки	10 15
задаваемый для автосогласования	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании - с добавлением внешнего аккумулятора 12 В - при питании от сетевого блока	220 (180 при «2F») 330 (260 при «2F») 110 (90 при «2F»)
Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21 В	150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
- с добавлением внешнего аккумулятора 12 В	200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
- от сетевого блока (СБП)	100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F»
ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 dB.
Допустимое сопротивление нагрузки	любое (0…∞) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
Согласование с нагрузкой	- автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект	два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией: 12 В/30 Ач или 24 В/15 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
- непрерывная и двухчастотная генерация	1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
- импульсные посылки одной частоты	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
- генерация ударных импульсов с максимальной частотой 80 уд/мин	25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы	11...14 В / 22…28 В
Функциональные особенности
Автоматические функции	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при простое (1 мин)
Автоматические выключения генерации (зарядки)	- при разряде аккумуляторов ниже допустимой нормы - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN»	- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона)	- все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	класс А
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Степень защиты корпуса	IP54
Габаритные размеры электронного блока (кейса), не более, мм	305х270х191
Вес электронного блока, не более, кг	14,5

Характеристики индукционной антенны ИЭМ-301.3

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
