В7-МШ меры шероховатости поверхности, параметр Ra

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	от 0.100 до 6.500
  Точность	±25, 3
  Измеряемые параметры шероховатости	0.1, 0.2, 0.4, 0.8, 1.6, 3.2, 6.4
  Диапазон рабочих температур, °С	от +15 до +25
  Ряды номинальных значений мер по параметру шероховатости Ra	0.1; 0.2; 0.4; 0.8; 1.6; 3.2; 6.4
  Интервал между поверками	2 года
  Диапазон рабочих температур	от +15 до +25
  Относительная влажность воздуха (без конденсата)	80

• Описание

  СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ.

  Страна, ответственная организация	Номер в госреестре
  Российская Федерация, Росстандарт	79910-20
  Российская Федерация, ОАО «РЖД»	не внесено
  Республика Беларусь, Госстандарт	не внесено
  Республика Казахстан, КТРМ	KZ.02.03.024285-2025/79910-20
  Иные регистры, удостоверения, заключения, разрешения и пр.	отсутствуют

  Изготовитель. ООО «Восток-7» (РФ).

  Состояние. Новое изделие.

  Поверка. Первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

  Разряд меры. Рабочий эталон 1-го разряда, 2-го или 3-го присваивается в соответствии с разрядом по Государственной поверочной схеме для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утверждённой приказом Росстандарта 06 ноября 2019 г. №2657 при первичной поверке в зависимости от действительного значения погрешности. Разряд мере шероховатости поверхности В7-МШ присваивается поверителем по полученному в результате поверки значению относительной погрешности воспроизведения параметра Ra (∆0), % в соответствии с поверочной схемой. На практике мерам шероховатости поверхности В7-МШ в основном присваивается 2-й разряд, часто присваивается 1-й разряд, а 3-й разряд присваивался лишь единожды за 7 лет.

  НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ. Меры шероховатости поверхности В7-МШ предназначены для передачи размера единицы длины в области измерений параметра шероховатости Ra и проведения поверки (калибровки) приборов, предназначенных для измерений параметров шероховатости, как контактных, так и бесконтактных. На мерах шероховатости поверхности В7-МШ могут быть определены и другие высотные и шаговые параметры: Rz, Rmax, Sm, S и пр. Применяются в лабораторных и цеховых условиях в различных отраслях промышленности.

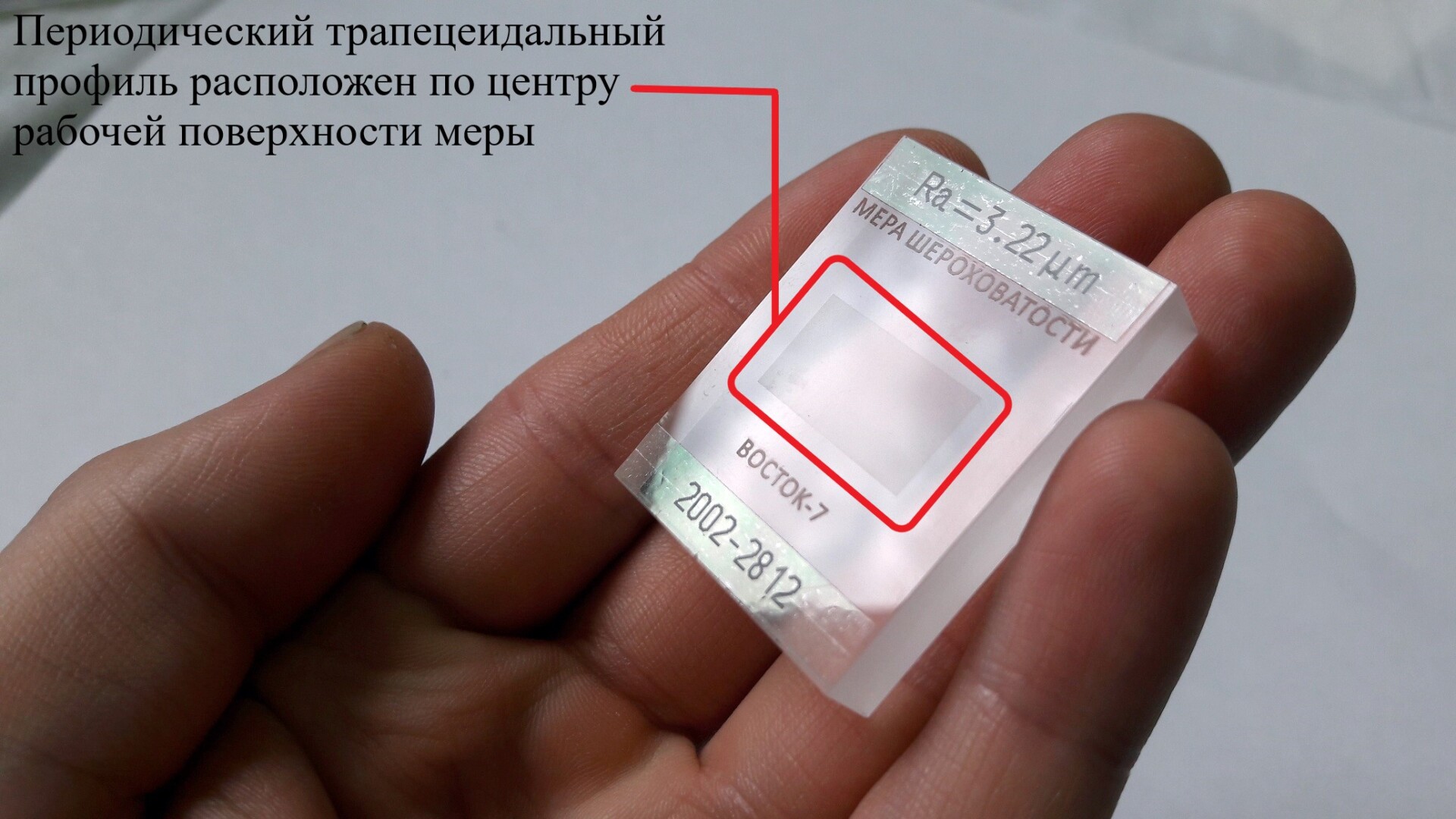

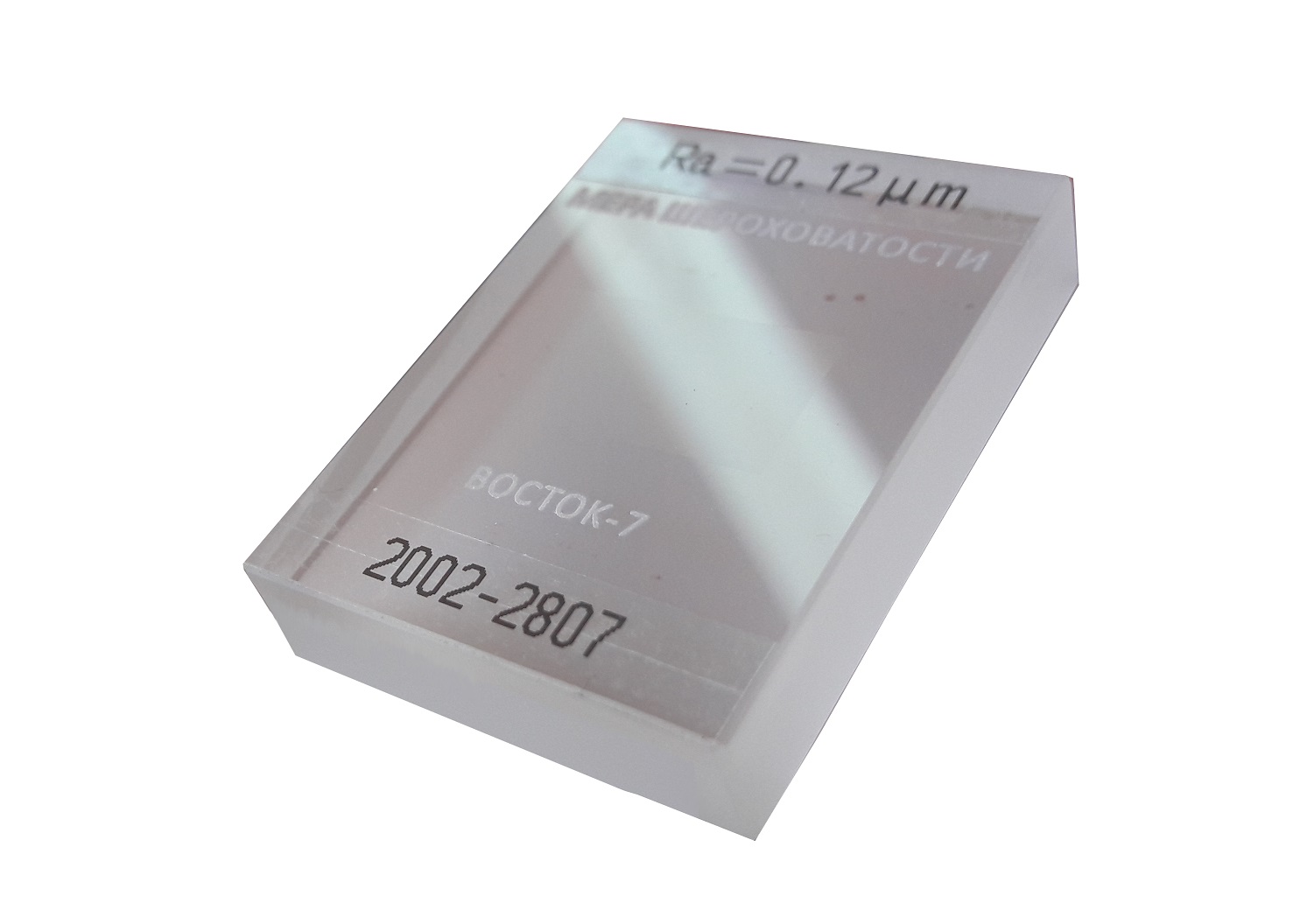

  ОПИСАНИЕ. Меры шероховатости поверхности В7-МШ представляют собой пластинки из ПВХ, на которых методом масочного травления сформирован периодический трапецеидальный профиль. Пластинки вклеены в пластиковое прозрачное основание.

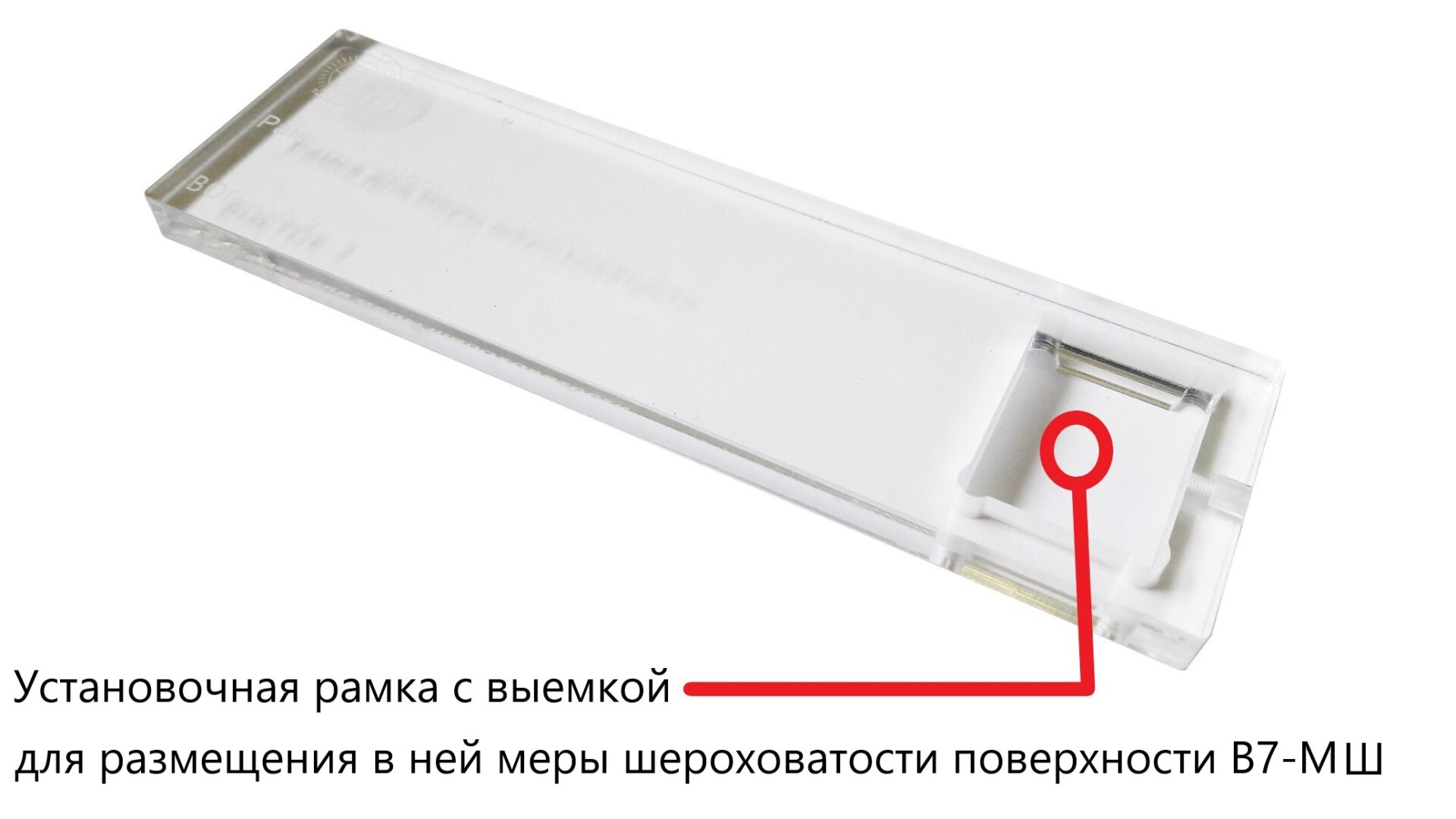

  По заказу меры могут поставляться в установочных рамках с выемкой. Конструкция рамок позволяет использовать меры при поверке приборов, не вынимая их из рамки, и устанавливать прибор для измерения шероховатости контактного типа так, чтобы игла щупа перемещалась поперёк профиля рабочей области меры.

  Меры шероховатости изготавливаются из оптического стекла с высокой твёрдостью, высокой точностью стандартизированного значения шероховатости, с высокой стойкостью к царапинам и истиранию. Соответствие стандартам GB/T19067.1-2003 и ISO5436-1:2000.

  ПОРЯДОК РАБОТЫ.

  1. Выдержать меры в закрытом футляре в течение времени, необходимого для устранения возможного образования конденсата.

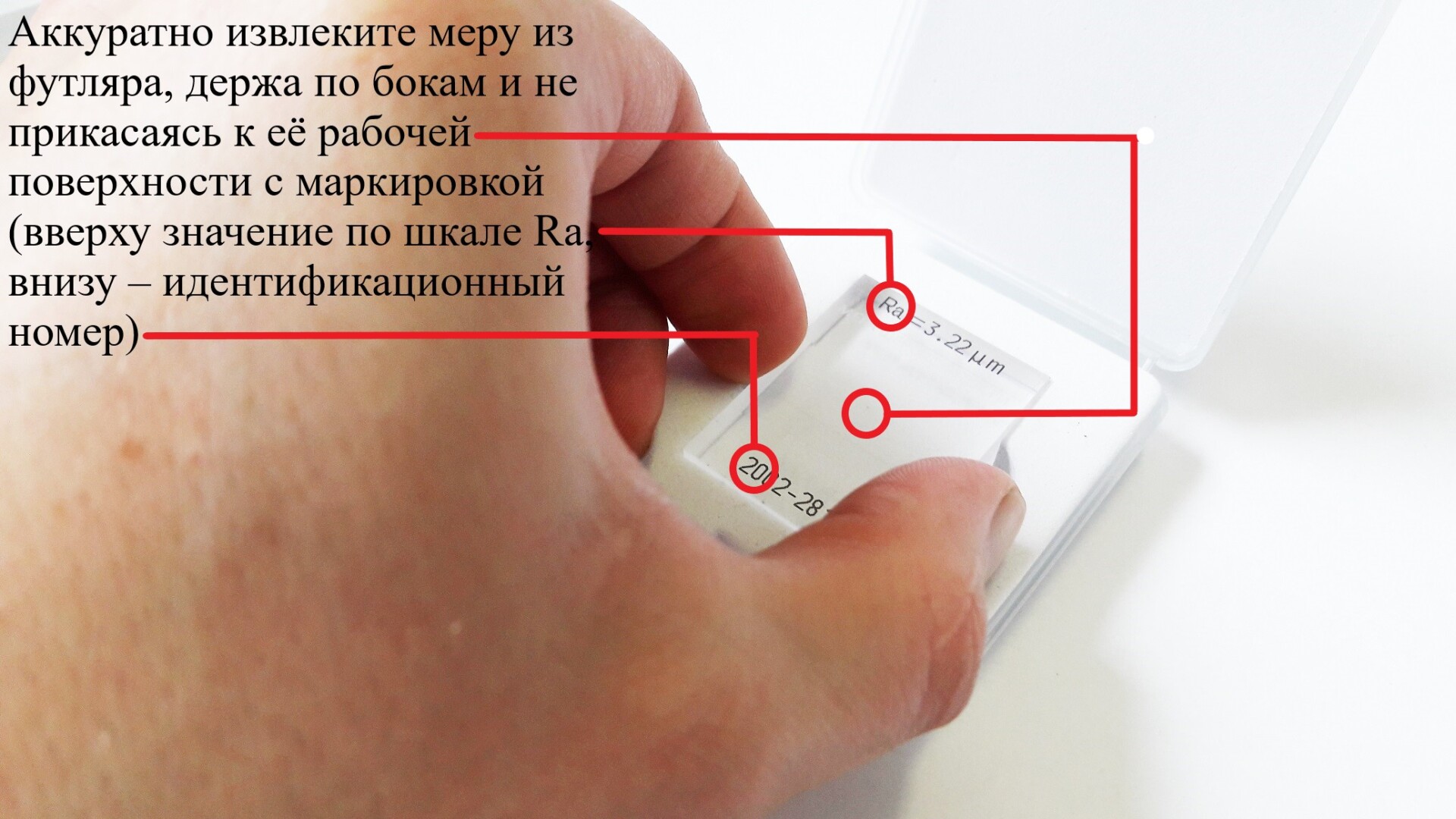

  2. Открыть футляр, достать из пакета меру и положить её на рабочий стол. Частицы пыли убрать с поверхности меры струёй чистого сухого воздуха. При загрязнении допускается очистка ватным тампоном, слабо смоченным чистым медицинским этиловым спиртом 95%.
  3. В соответствии с эксплуатационными документами поверяемого средства измерений установить в него для бесконтактного типа или в специальную рамку для контактного типа меру и выполнить необходимые операции по поверке (калибровке) средства измерения.

  ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ. Техническое обслуживание осуществляется только при загрязнении мер. При обращении с мерами следует беречь их от ударов ввиду хрупкости пластинки, работать в перчатках и при вынимании мер из футляра не касаться рабочей поверхности. Не смачивать рабочую поверхность мер жидкостями за исключением случаев очистки.

  МЕТОДЫ И СРЕДСТВА ПОВЕРКИ. Поверка мер шероховатости поверхности «В7-МШ» осуществляется в соответствии с документом по поверке МП 203-27-2020 «Меры шероховатости поверхности «В7-МШ». Методика поверки», утверждённым ФГУП «ВНИИМС» 14 июля 2020 г.

  Интервал между поверками — 2 года.

  Организации, осуществляющие поверку мер шероховатости: Москва (ФГУП «ВНИИМС», ФБУ «РОСТЕСТ-МОСКВА»); Санкт-Петербург (ФГУП «ВНИИМ ИМ. Д.И. МЕНДЕЛЕЕВА»); Новосибирск (ФБУ «НОВОСИБИРСКИЙ ЦСМ»); Саратов (ФГУП «НПЦАП» — «ПО «Корпус»).

  МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ, ХРАНЕНИЕ. Маркировка мер должна содержать номинальное значение одного или нескольких метрологических параметров и наименование средства измерений, название изготовителя и заводской номер. На футляре указываются логотип производителя и наименование средства измерений.

  Транспортирование и хранение мер производится по ГОСТ 13762-86 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение».

• Документы

  • Казахстан. Сертификат о признании утверждения типа средств измерений — Меры шероховатости поверхности В7-МШ
  • Руководство по эксплуатации, паспорт и методика поверки на меры шероховатости В7-МШ
  • Описание типа средства измерений 79910-20. Меры шероховатости поверхности «В7-МШ»
  • Методика поверки мер шероховатости поверхности «В7-МШ» — ГРСИ 79910-20
  • (KZ) Қазақстан — Өлшем құралдарының типін бекітуді тану туралы сертификат — Беттің кедірбұдырлығы өлшемдері В7-МШ
  • В7-МШ меры шероховатости поверхности 1-й разряд ВНИИМС свидетельство+протокол поверки
  • В7-МШ меры шероховатости поверхности 2-й разряд ВНИИМС свидетельство+протокол поверки
  • В7-МШ меры шероховатости поверхности 3-й разряд ВНИИМС свидетельство+протокол поверки
  • Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм

• Комплектация

  Наименование	Обозначение	Количество
  Мера шероховатости поверхности	«В7-МШ»	в соответствии с заказом
  Установочная рамка с выемкой		по заказу

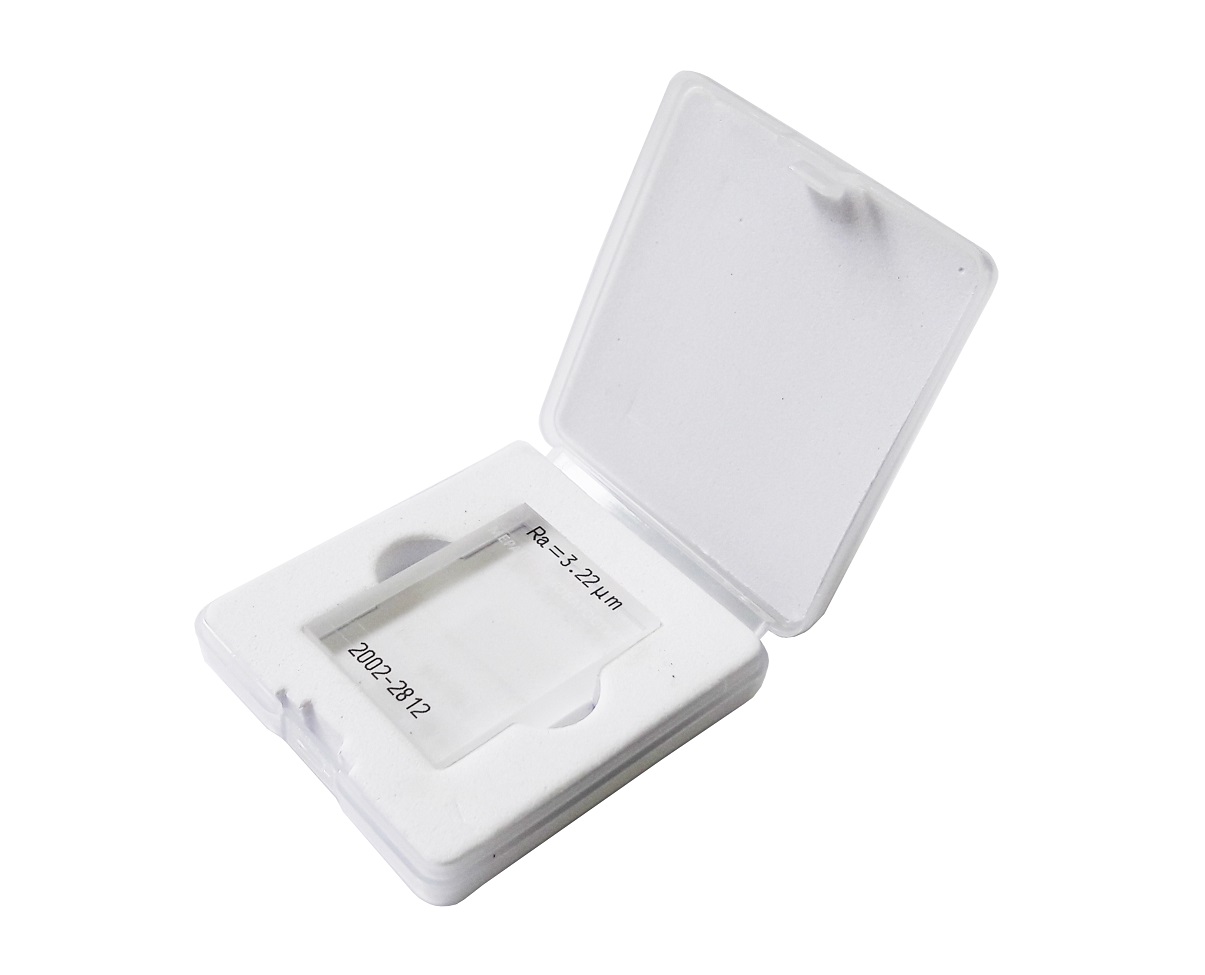

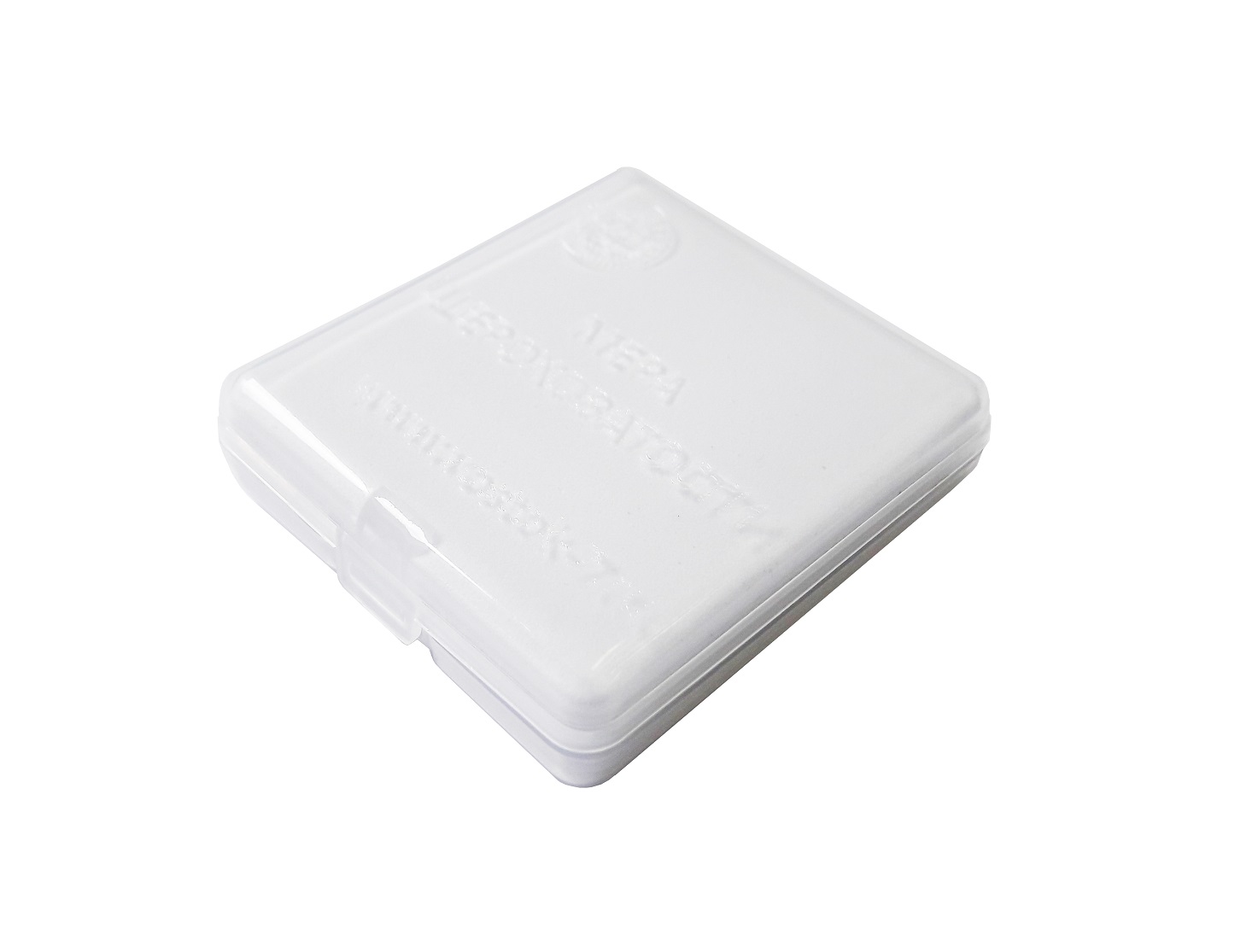

  Футляр		1 шт.
  Паспорт	В7-2020.0.00.0.00ПС	1 экз.
  Методика поверки	МП 203-27-2020	1 экз.

• Гарантия

  Изготовитель гарантирует соответствие меры шероховатости поверхности «В7-МШ» требованиям технической документации фирмы-изготовителя при соблюдении условий эксплуатации, транспортирования и хранения.

  Гарантийный срок эксплуатации — 24 месяца со дня ввода мер в эксплуатацию, а при продаже через розничную сеть — 24 месяца со дня продажи.

• Совместимость

  •

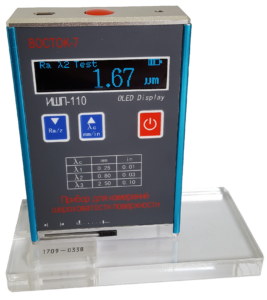

    Профилометр шероховатости портативный ИШП-110 со встроенным датчиком с поверкой

    По запросу
  •

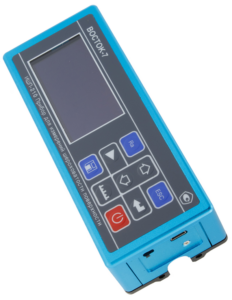

    Профилометр шероховатости портативный ИШП-210 (с функциями профилографа) со встроенным датчиком с поверкой

    По запросу
  •

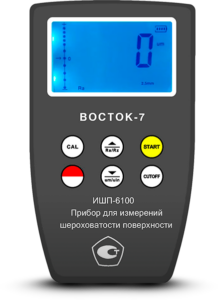

    Профилометр шероховатости портативный ИШП-6100 со встроенным датчиком с поверкой

    По запросу
