Успех АГ-309.50Н — трассоискатель
В наличии
Трассопоисковый комплект для определения местоположения и глубины залегания подземных коммуникаций, поиска повреждений кабельных линий и обследования участков перед земляными работами.

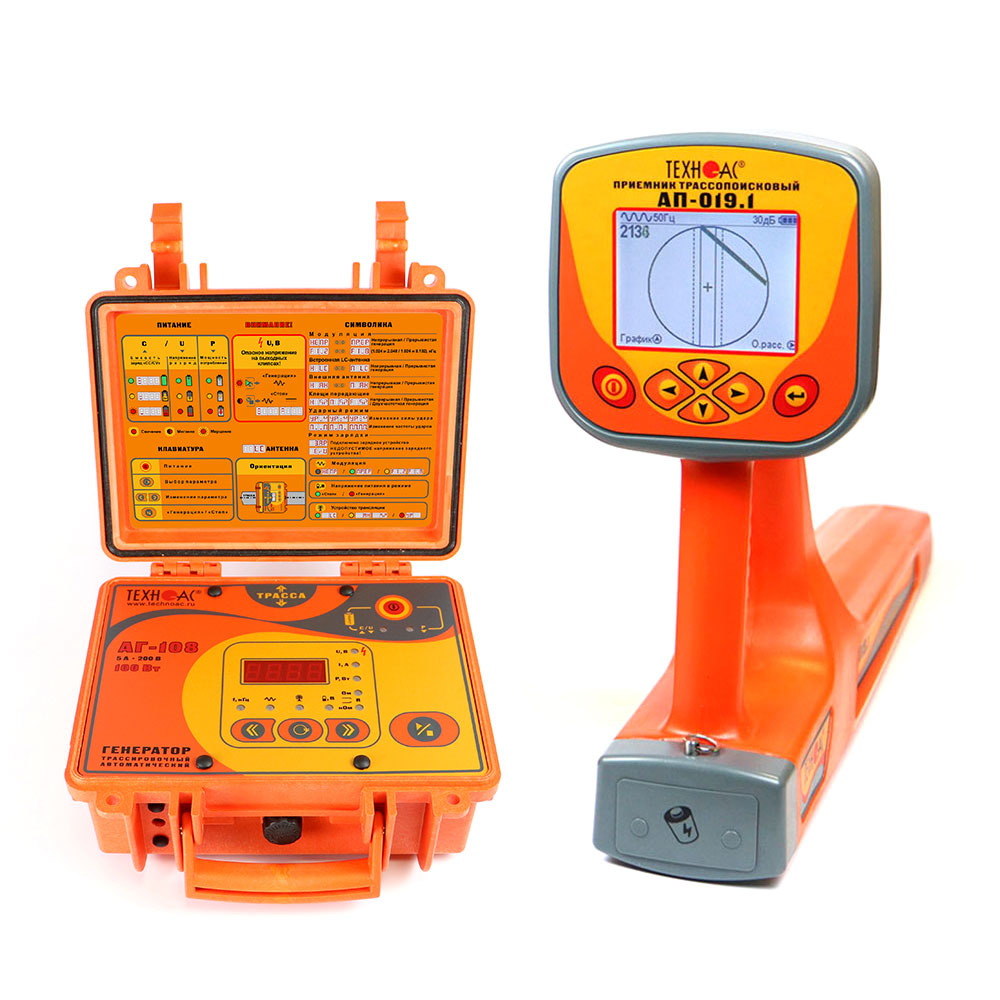

В комплект входят приемник АП-019.1 и генератор АГ-108. Приемник определяет глубину залегания до 10 м, а генератор позволяет трассировать коммуникации на расстоянии до 10 км.
-
Технические характеристики
Диапазон частот 0,04…8 кГц, 8…40 кГц Питание 4…7 В (4 элемента тип «С»), Рабочий диапазон питающих напряжений: 10…15 В Время непрерывной работы 1.5, 20, 7.5, 8 Квазирезонансные частоты фильтров 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц Добротность квазирезонансных фильтров (Q) 100 Максимальный коэффициент усиления электрического тракта 100 дБ Количество встроенных датчиков 4 Подключаемые внешние датчики CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) Управление чувствительностью Автоматическое для 2D отображения «Трасса»; полуавтоматическое или ручное для «Графиков»; автоматическое или ручное для режима «2 частоты» Определение глубины залегания трассы автоматически в режиме «Трасса» 0…10 м Точность определения глубины залегания ±5% Измерение тока принимаемого сигнала автоматически в режиме «Трасса» 0,001…9,99 А Точность измерения тока принимаемого сигнала ±5% Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим) Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка Индицируемые параметры Параметры настройки и управления; 2D визуализация положения трассы относительно прибора; графики уровня сигнала с датчиков; глубина залегания трассы; ток сигнала Звуковая индикация Встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок Автоматическое отключение питания при бездействии для экономии заряда после 30 минут Диапазон температур эксплуатации / хранения -20…+60°С / -30…+60°С Степень защиты корпуса IP54, IP65 Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала 512 / 1024 / 8192 / 32768 Гц Частоты «антенных» режимов 8192 / 32768 для «LC» или 8192 для «AH» Режимы работы Встроенная передающая антенна «LC»; внешняя индукционная передающая антенна «АН» Режимы модуляции Прерывистый «ПРЕР»; двухчастотный «F1_2» (1024 Гц и 2048 Гц); двухчастотный «F1_8» (1024 Гц и 8192 Гц) Длительность посылки 0,1 сек. Частота следования посылок 1 Гц Частота следования импульсов ударного режима 30 уд./мин., 60 уд./мин., 120 уд./мин. Выходной ток при ручном повышении ≥ 5 А при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»; 3 А при частоте 32768 Гц Выходной ток для автоматического согласования с внешней нагрузкой ≥ 0,1 А при включении питания Максимальное выходное напряжение ≥ 150 В в двухчастотном режиме «F1_2» / «F1_8»; 200 В в других режимах Максимальная выходная мощность 50 Вт в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом; 100 Вт в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом Автономный аккумулятор «12,8 В / 8 Ач» 8 элементов LiFePO4 26700 Устройство зарядное Заряжает до напряжения 14,6 В током до 10 А; обеспечивает генерацию одновременно с зарядкой Внешние источники питания Напряжение 10…15 В, мощность ≥ 140 Вт; например, аккумуляторы автомобильные «12 В» Автоматическое энергосбережение в процессе генерации Автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания Автоматические выключения прибора При напряжении питания < 8 В; при напряжении питания > 15,7 В; при коротком замыкании выхода в процессе автосогласования; через ≈100 сек. в режиме «стоп» Согласование с нагрузкой Автоматическое — до достижения тока ≥ 0,1 А или значения из «банка токов»; ручное после автоматического согласования Варианты подключения к исследуемой коммуникации Контактное подключение с возвратом тока через землю; бесконтактное подключение со встроенной или внешней индукционной передающей антенной либо индукционными передающими клещами Классификация по ГОСТ Р 51318.22-2006 класс А Выходной усилитель мощности Модифицированный CLASS D, КПД до 85% Светодиодные индикаторы Отдельные светодиоды, обозначающие параметры и режимы Цифровой индикатор Четырехразрядный; отображает значения параметров и режимов, выходное напряжение, ток, мощность и сопротивление нагрузки Допустимый диапазон температур окружающей среды при эксплуатации -30…+60 °С -
Описание
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Также комплект позволяет искать неисправности кабельных линий и обследовать местность перед земляными работами.
Приемник выполнен в виде моноблока с ЖК-дисплеем. На дисплей выводится изображение трассы; прибор автоматически рассчитывает глубину залегания коммуникации до 10 м и величину тока в линии.
В комплект входит компактный автономный генератор АГ-108 со встроенными элементами питания, дисплеем и индукционной антенной для бесконтактной трассировки коммуникаций.
Режим «Трасса». На индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск проходит в полуавтоматическом режиме.
Режим «График». Вместе с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим предназначен для работы при слабом сигнале или искаженном электромагнитном поле.
Режим «График+». Позволяет находить силовые кабельные линии под напряжением, пересекающие трассируемую коммуникацию.
Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет локализовать коммуникацию и находить центры нескольких коммуникаций, расположенных близко друг к другу.
Режимы «Относительное расстояние до коммуникации». Используются для определения глубины залегания нескольких близко расположенных коммуникаций.
Режим «2-частоты». Предусмотрена опция «свой-чужой» и диагностика состояния кабелей и изоляции трубопроводов с применением внешнего генератора.
-
Применение
- Определение местоположения и глубины залегания подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстоянии до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Области применения.
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
-
Особенности
Приемник АП-019.1.
- Цифровой трассопоисковый приемник-моноблок.
- Отображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Режимы отображения информации «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Меню на русском и английском языках.
Генератор АГ-108.
- Встроенный заряжаемый аккумулятор на базе литий-железофосфатных (LiFePO4) элементов.
- Выходная мощность до 50 Вт в непрерывном режиме и до 100 Вт в прерывистом режиме.
- Максимальное выходное напряжение до 200 В.
- Работа от внешнего аккумулятора или от сети ~220 В.
- Несколько видов защиты от недопустимых факторов.
- Встроенный мультиметр отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Ударный режим — генерация импульсов управления ударным механизмом.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
-
Комплектация
- Трассопоисковый приемник АП-019.1 — 1 шт.
- Генератор трассировочный АГ-108 — 1 шт.
- Устройство зарядное АГ107.02.010 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Батарейки для приемника — 4 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приемника АП-019.
-
Доставка
Транспортная компания. Деловые линии, СДЭК, ЭНЕРГИЯ, DPD. Стоимость рассчитывается отдельно.
Самовывоз. Московская область, г. Коломна, ул. Октябрьской революции, д. 406. С 9:00 до 16:00.
-
Гарантия
Гарантия производителя — 24 месяца.
-
Документы
- Руководство по эксплуатации приемника АП-019.1(3)
- Руководство по эксплуатации генератора трассировочного АГ-108
- Паспорт на трассоискатель Успех АГ-309.50Н
- Декларация о соответствии на поисково-диагностическое оборудование серии Успех
- Сертификат соответствия ГОСТ Р ИСО 9001-2026
- Выписка из реестра российской промышленной продукции на оборудование серии Успех
-
