NOVOTEST УД2301 Дефектоскоп ультразвуковой

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Novotest, Россия
  Гарантия:	1 год

  Ультразвуковой дефектоскоп УД2301 используется для проведения неразрушающего контроля качества различных материалов, конструкций и изделий из металлов, композиционных материалов, стекла и пластика. Дефектоскоп позволяет обнаруживать различные внутренние дефекты, нарушения однородности изделий и конструкций, измерять толщины стенок с односторонним доступом к объектам контроля, проводить контроль качества сварных соединений.

  Помимо контроля внутренних дефектов, прибор позволяет измерять с большой точностью толщину изделий, показать сигнал в виде В-сканов и проводить полный документальный контроль сохраняя результаты измерений в собственную память до 32 гигабайт.

  Корпус прибора небольшого размера позволяет проводить измерения в ограниченном пространстве либо в труднодоступных участках. Заметно расширяет удобство работы с дефектоскопом четкий цветной дисплей, обладающий высоким разрешением 320*480 точек. Причем, нажатием одной кнопки можно изменить ориентацию дисплея на 90 градусов, получив 4 варианта ориентации на выбор для удобства настройки под себя и левше и правше.

  Прибор производится в легком, прочном и эргономичном корпусе из ударопрочного пластика. Наружная поверхность корпуса защищена специальными резиновыми бамперами - бросить прибором об стену мы, конечно, не советуем, но в повседневном использовании это сильно увеличивает ударостойкость и надежность дефектоскопа.

  Дефектоскоп УД2301 работает от аккумуляторов или батареек стандартного размера АА, что позволяет пользоваться прибором без риска остаться с разряженными батарейками в самый ответственный момент - в крайнем случае их можно купить в любом магазине, либо заблаговременно запастись нужным количеством аккумуляторов.

  Дефектоскоп оснащен всеми функциями, которые должны быть в современном цифровом ультразвуковом дефектоскопе общего назначения: от дефектоскопии крупногабаритного литья до толщинометрии тонких изделий. Представители нашей компании с удовольствием помогут Вам выбрать вариант комплектации и проконсультируют по любым иным вопросам связанным с прибором. Мы готовы обучить Вас работе с дефектоскопом. Изготовитель готов разработать методики контроля изделий Вашей компании с использованием дефектоскопа, изготовить специализированные образцы и преобразователи.

  На текущий момент это самый доступный дефектоскоп общего назначения на рынке России!



  Отличительными особенностями данного прибора среди других дефектоскопов являются:

  • миниатюрные размеры
  • небольшой вес
  • цветной большой дисплей с высоким разрешением
  • наличие встроенной памяти большого объема, позволяющей сохранять практически неограниченно количество настроек и результатов
  • возможность работы с любыми пьезопреобразователями
  • частотный диапазон с плавной регулировкой от 1 до 10МГц
  • отображение шкалы развертки как в микросекундах, так и в миллиметрах
  • наличие всех необходимых режимов работы - АСД, ВРЧ, АРД
  • два независимых строба с индивидуально настраиваемой логикой срабатывания

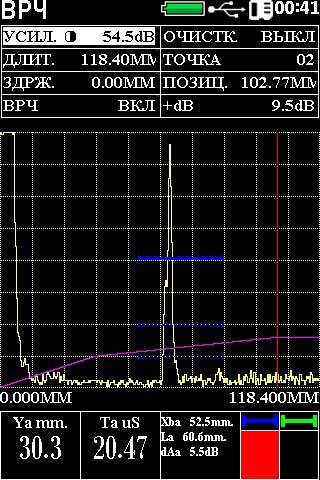

  • автоматическое или ручное построение кривой ВРЧ (до 32 точек)
  • наличие в приборе режима работы по DAC кривым (построение по 32 точкам)
  • наличие в дефектоскопе режима контроля с использованием АРД-диаграмм
  • два вида представления сигналов: детектированый и радио для повышения надежности выявления различных дефектов и повышения точности при работе в режиме толщинометрии
  • построение и обработка в дефектоскопе A, B разверток (А-скан, Б-Скан)
  • режимы: огибающей, заморозки и отображения хода луча для удобства проведения дефектоскопии
  • возможность гибкой настройки интерфейса прибора
  • в дефектоскопе реализована уникальная система вывода информации, повышающая удобство работы с дефектоскопом и производительность контроля – можно настроить отображение необходимого количества параметров и их размер
  • архив измерений, архив настроек, архив преобразователей – в приборе реализована возможность сохранения любых параметров на встроенную память с последующей передачей на ПК для формирования и печати протоколов контроля
  • 4-ре варианта ориентации дисплея с возможностью поворота в любой момент
  • мультиязычность (выбор языка интерфейса в меню прибора) и конечно же, немаловажным достоинством прибора является его цена.

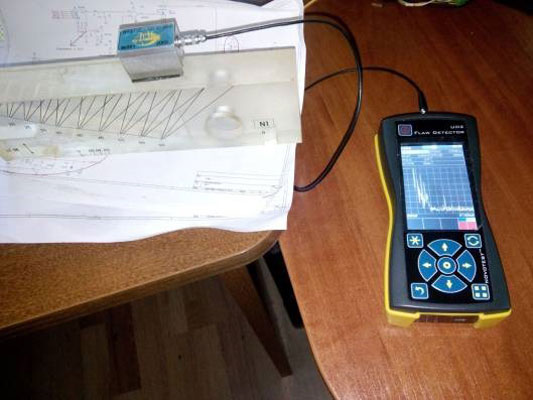

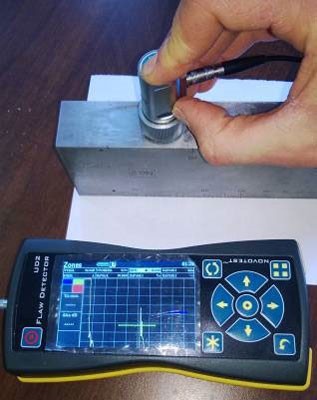

  Интерфейс дефектоскопа

  [gallery link="file" size="full" ids="6738,6739,6740"]

  [gallery link="file" size="full" ids="6741,6742,6743"]

  [gallery link="file" size="full" ids="6744,6745,6746"]

  [gallery link="file" columns="2" size="full" ids="6747,6748"]

  [gallery link="file" columns="1" size="full" ids="6749"]

• Технические характеристики

  Диапазон измеряемых глубин (по стали), мм	до 6000
  Диапазон регулировки усиления	125 дБ, с шагом 0,5 дБ
  Временная регулировка чувствительности (ВРЧ)	диапазон до 70 дБ, с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей
  Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки
  Зондирующий импульс	настраиваемый, с амплитудой до 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс
  Память	настроек с А-сканом (Б-сканом), ограниченная размером внутренней памяти ( до 32 гигабайт), протоколов контроля с сохранение всех параметров прибора
  Рабочие температуры, град	-20…+50



  Развертка мин.: 0 - 6 мкс макс.: 0 - 1000 мкс с шагом 25 нс Задержка от 0 мкс до 1000мкс с шагом 25 нс Максимальная толщина контролируемого материала до 6000 мм (эхо-режим) Диапазон скоростей 1000 - 9999 м/с Задержка в призме 0 - 100 мкс с шагом 25 нс Демпфирование 50 ом Входной импенданс 50 ом / 600 ом Зондирующий импульс видеоимпульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс Частота повторений ЗИ автоматически регулируемая от 10 до 600Гц Отсечка компенсированная, 0 - 90% высоты экрана Усилитель широкополосный 0.4-20 МГц (6 дБ) Диапазон регулировки усиления 125 дБ, с шагом 0.5 дБ  Временная Регулировка Чувствительности (ВРЧ) диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей Детектирование полное, радиосигнал (во всем диапазоне развертки), B-scan,

  Кривая Амплитуда-Расстояние (АРК) построение по 32 точкам, регулируемая по высоте Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов. Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала Измерение амплитуды в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние Дисплей Цветной, TFT 480 х 320 точек 135 х 100 мм. Память до 32 гигабайт Интерфейс USB, Разъемы преобразователей 2 Lemo Аккумулятор АА Время работы до 5 часов с аккумулятором 2700 мА/ч Внешнее питание блок питания от сети 220 В, 50Гц  AC Диапазон рабочих температур от -20? C до +50° C Размер (В x Ш x Д) 160 мм x 80 мм x 38 мм Масса 610 грамм (0,61 кг) с аккумуляторами

• Комплектация

  В стандартный комплект поставки дефектоскопа входят два стандартных пьезоэлектрических преобразователя. Дополнительные преобразователи и стандартные образцы можно заказать дополнительно или дозаказать позже, в любое удобное время.

  Комплект поставки дефектоскопа ультразвукового NOVOTEST УД2301

  • ультразвуковой дефектоскоп NOVOTEST УД2301 (электронный блок)
  • преобразователи П111-5-К6, П121-5-65
  • кабель соединительный Lemo-Lemo
  • аккумуляторы АА – 3 шт., зарядное устройство
  • кабель для подключения к компьютеру
  • паспорт,
  • руководство пользователя,
  • кейс

  Дополнительные опции для заказа

  • свидетельство о калибровке
  • дополнительные преобразователи к дефектоскопу
  • дополнительные кабели к дефектоскопу
  • дополнительное зарядное устройство
  • стандартные образцы (СО-1, СО-2, СО-3, СО-3Р и другие)
  • стандартные образцы предприятия с отражателями типа зарубка, плоскодонное сверление и другие
  • стандартные образцы предприятия для настройки глубиномера (ступенька)
  • контактная жидкость (гель) для ультразвукового контроля
