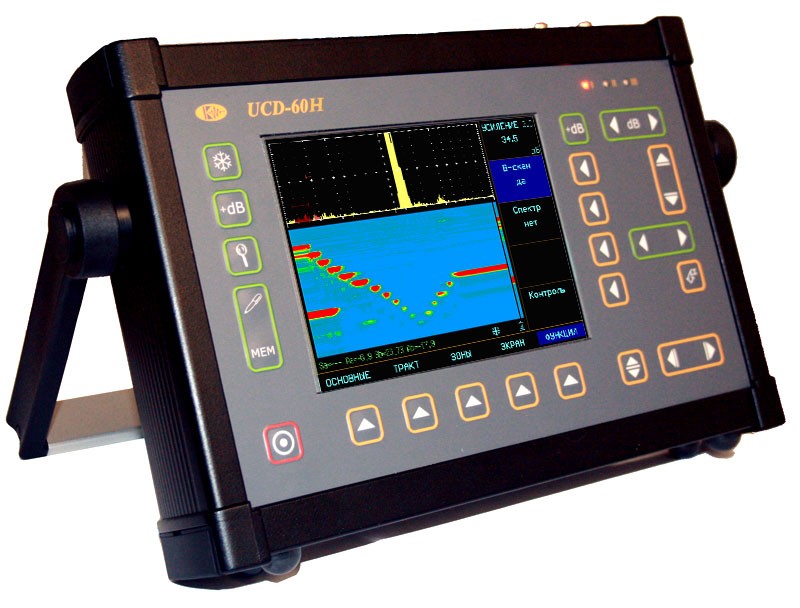

Ультразвуковой дефектоскоп УСД-60Н

В наличии

Описание
Производитель: Кропус, Россия

Номер в реестре СИ: 34808-15 до 11.08.2020г.

Гарантия: 1 год

Универсальный ультразвуковой низкочастотный дефектоскоп УСД-60Н

Дефектоскоп УСД-60Н предназначен для обследования сооружений из бетона, композитов и других сложных материалов на предмет наличия дефектов, нарушений однородности и координат данных дефектов.

Тип оборудования: низкочастотный ультразвуковой дефектоскоп

Метод контроля: ультразвуковой низкочастотный

Область применения: За счет своих технических особенностей и универсальности, ультразвуковой дефектоскоп УСД-60Н может эффективно применяться в лабораториях и на предприятиях, в энергетической, строительной, машиностроительной промышленности, а также смежных отраслях

Отличительные особенности дефектоскопа УСД-60Н:
- Удобен и прост в использовании, обладает высокой мощностью и надежностью
- Снабжен удобным TFT-дисплеем и функцией смена фона экрана, что позволяет эффективно и комфортно использовать прибор даже при прямом солнечном свете
- Добавлены функции B-скана и – опционально - C-скана; возможность измерения сигнала и т. д.
- Возможна одновременная демонстрация амплитуды сигнала и расстояния до него
- Предусмотрена временная регулировка чувствительности по32-м точкам с регулировкой усиления и положения в каждой из них, а также вариант дополнительного подключения датчиков пути или оборотов
- Наличие Ethernet-связи и как следствие – возможность построения на базе дефектоскопа автоматизированных комплексов обследования композитных материалов, совмещающих ультразвуковой контактный, импедансный и бесконтактный типы контроля.
Базовая комплектация УСД-60Н:
- Электронно-измерительный блок со встроенным аккумулятором
- Сетевой блок питания 220В
- Защитный чехол, снабженный блендой и устройством для фиксации прибора на корпусе оператора
- Соединительные кабели
- Два ультразвуковых преобразователя 04-М26, П111-0
- 60-Ethernet кабели (1 м и 2 м) для соединения с компьютером
- Ethernet Switch
- Комплект документации и компакт-диск с программным обеспечением
- Кейс для транспортировки прибора
Расширенная комплектация УСД-60Н:
- Базовый комплект
- Импедансный преобразователь р/с RSP-60
Дополнительная информация:

Прибор включен в Государственный реестр средств измерений, сертифицирован в Федеральном агентстве по техническому регулированию и метрологии и допущен к использованию на территории России. Кроме этого прибор успешно прошел систему добровольной сертификации Российского Речного Регистра, и был включен в Сертификат о типовом одобрении Российского морского регистра судоходства. Соответствие дефектоскопа УСД-60Н санитарным правилам подтверждено санитарно-эпидемиологическим заключением Федеральной службой Роспотребнадзора.

Технические характеристики

Технические характеристики прибора:

Параметры развертки	2,67 – 6 000 мкс с шагами 0,01/0,1/1/10 /100 мкс
Параметры задержки	От 0 до 5 900 мкс с шагами 0,01/0,1/1/10/100 мкс
Задержка в призме	0 – 100 мкс с шагами 0,01/0,1/1/10 мкс
Входной импеданс	50 ом /100 ом
Параметры зондирующего импульса (радиоимпульса)	Амплитуда 50 или 200 В, изменяющаяся длительность от 16 до 500 нс, шаг 16 нс
Демпфер зондирующего импульса	От 0 до 15 полупериодов, задержка до 7 полупериодов
Частота повторений зондирующего импульса	40 Гц
Усилитель	0.02 -2,5 МГц (- 6 дБ)
Диапазон регулирования усиления	100 Дб; шаг 0,5, 1,2 или 6 дБ
Характеристика временной регулировки чувствительности	Диапазон – до 60 дБ; 12 дБ/мкс Кривая строится по 32 опорным точкам, полученным от контрольных отражателей или введенным вручную.
Кривая амплитуда – расстояние	Регулируемая по высоте, строится по 32 точкам
Детектирование	Полное, радиосигнал (по все развертке), отрицательная или положительная полуволна, B-, D-сканы
Параметры отсечки	Компенсированная, до 90% высоты экрана
Характеристика зон контроля	Две независимые, с меняющимися по всему диапазону развертки шириной и началом. Уровни порогов - при детектировании – от 0 до 95% высоты экрана; - при радиосигнале – от – 95% до +95% (шаг 1%). Логика определения дефектов независима
Автоматическая сигнализация дефектов	Звуковая, а также световая для каждой зоны отдельно
Способы измерения временных интервалов	Между сигналами в зоне или от нуля до первого сигнала в зоне, по максимуму сигнала или по фронту
Способы измерения амплитуды	от высоты экрана – в процентах; относительно кривой «Амплитуда – расстояние», уровня порога в зоне и опорного сигнала – в дБ
Параметры цветного дисплея	TFT, 130х100мм, 640х480 точек
Характеристики А-сигнала	480х300 точек в стандартном режиме
Объем памяти	500 настроек с сигналом; 5 000 протоколов контроля (огибающая, сигнал, результаты обследования, настройки работы прибора, время, дата и имя протокола)
Тип интерфейса	RS232 / Ethernet
Параметры разъемов преобразователей	2 CP50 или Лемо0 (по заказу)
Тип аккумулятора	Li-Ion 8 А/ч
Время работы с аккумуляторами	6-8 часов
Способ внешнего питания	Блок питания 220 В с переменным током
Показатели диапазона рабочих температур	– 25 С до +55 С
Высота, ширина и длина прибора, мм	190х285х50
Вес прибора с аккумуляторами	3,5 кг
