Ультразвуковой дефектоскоп А1220 MONOLITH
В наличии
Ультразвуковой дефектоскоп для толщинометрии и выявления включений, пустот и трещин в бетоне, железобетоне, камне, асфальте и пластмассах.
Контроль возможен при одностороннем доступе к объекту и без контактной жидкости благодаря антенной решетке с сухим точечным контактом.
Прибор оснащен 24-элементной антенной решеткой, TFT-дисплеем и поддерживает отображение результатов в виде A-, B-, C- и D-сканов.
-
Технические характеристики
Скорость ультразвука 500 – 15000 Диапазон частот 0.025 – 0.25 Диапазон усиления 0 – 100 Диапазон измерений 50 – 2150 Напряжение, В 11.1 Время непрерывной работы 8 Диапазон рабочих температур от –20 до +55 Диапазон измерений временных интервалов 0 – 4000 Погрешность измерений временных интервалов ±(0,1+0,0001·Тизм) Погрешность измерений глубины залегания дефекта ±(0,1·H+5,0) Питание аккумулятор Тип дисплея TFT (640 х 480) -
Описание
Ультразвуковой дефектоскоп А1220 MONOLITH предназначен для решения задач толщинометрии и дефектоскопии конструкций из бетона, горных пород и асфальта. Прибор позволяет проводить контроль методом сквозного прозвучивания и эхо-методом при одностороннем доступе к объекту, включая здания, мосты и тоннели. Контроль выполняется без контактной жидкости с использованием преобразователей с сухим точечным контактом. Предварительная подготовка поверхности не требуется.
Прибор предназначен для:
- измерения толщины изделий из бетона;
- поиска инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных материалов при одностороннем доступе;
- исследования внутренней структуры крупнозернистых материалов.
Режимы работы. А1220 MONOLITH имеет четыре основных рабочих режима и сервисный режим «Настройка», предназначенный для настройки конфигураций параметров контроля под конкретный объект с возможностью последующего выбора.

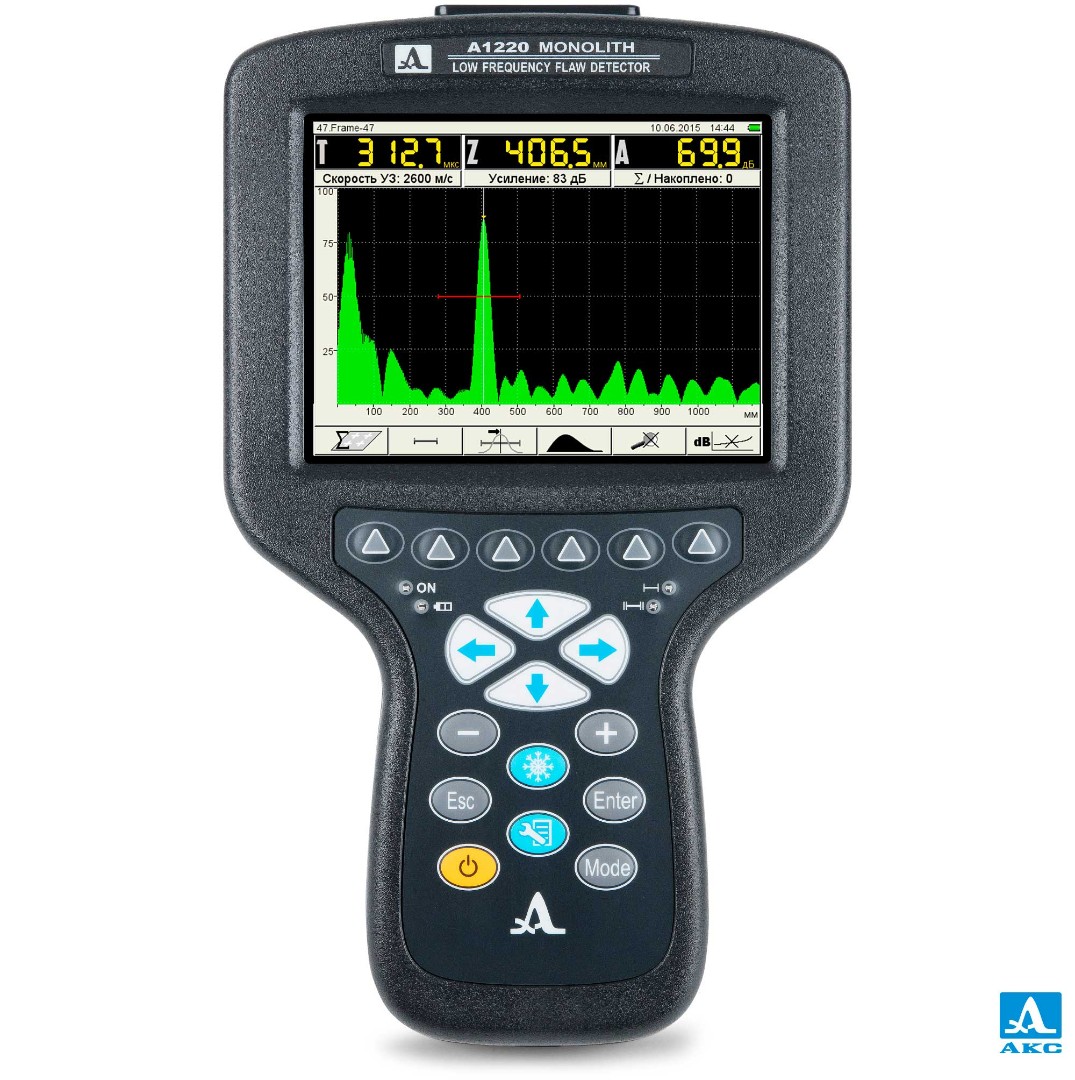

Режим «Эхо». Представление сигнала в реальном масштабе времени. Предусмотрены измерения по максимуму сигнала в стробе, по первому превышению сигналом уровня строба и сложение всех сигналов в стробе. На экране представлены рабочая область A-скана сигнала и основные параметры измерений: время ультразвука, глубина несплошности и амплитуда сигнала.
Режим «Прозвучивание». Предназначен для поверхностного и сквозного прозвучивания объектов контроля на фиксированной базе измерений. Контроль выполняется с помощью двух отдельно подключенных к электронному блоку преобразователей, установленных вдоль линии или друг напротив друга. На экране представлены рабочая область A-скана сигнала и основные параметры измерений: время и скорость ультразвука, амплитуда сигнала.
Режим «Карта». Предназначен для формирования набора изображений сечений объекта контроля, перпендикулярных к поверхности при сканировании антенной решеткой вдоль размеченных линий с постоянным шагом. Настройка шага сканирования по вертикали и горизонтали позволяет получить представление о внутренней структуре объекта.
-
Особенности

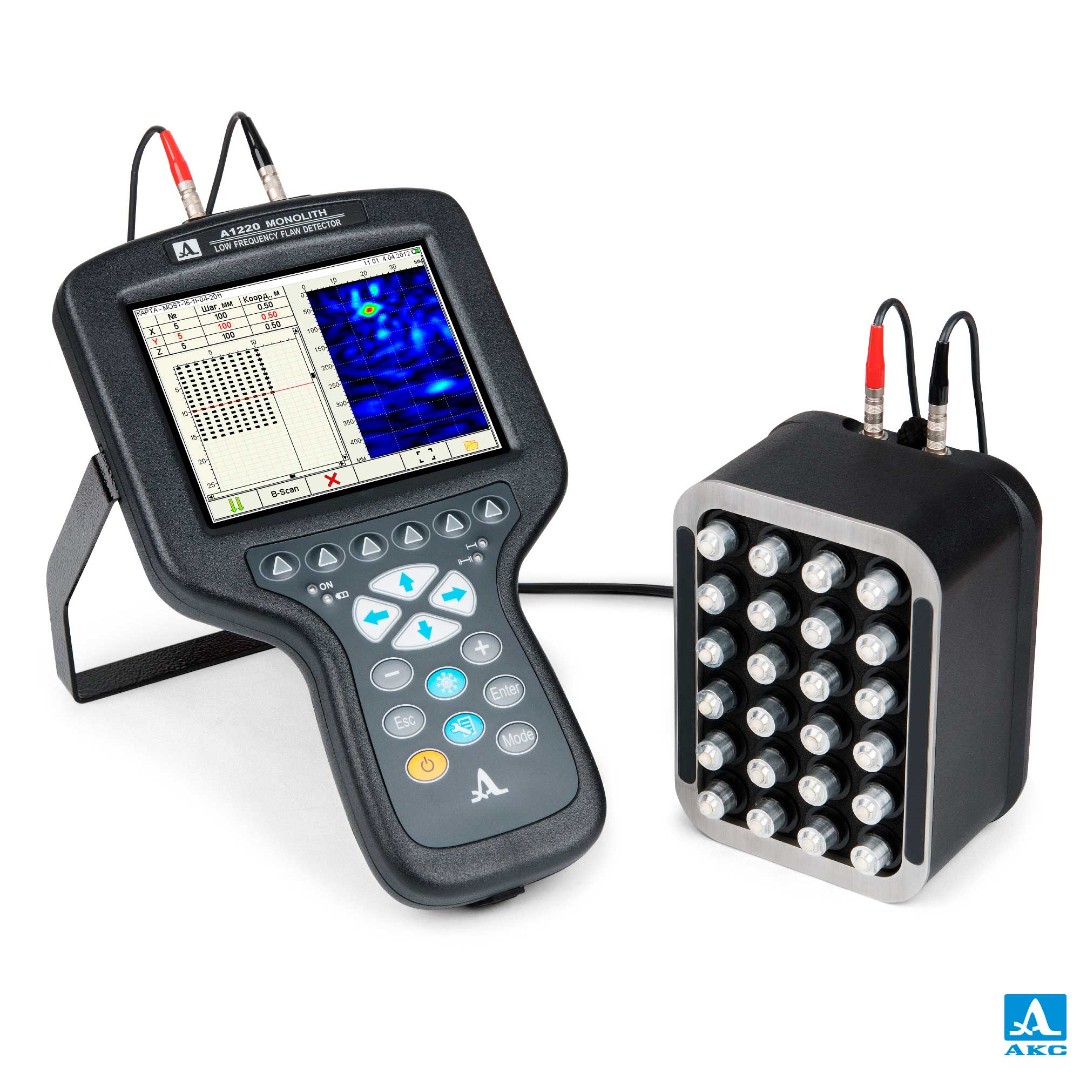

Дефектоскоп А1220 MONOLITH состоит из электронного блока с высококонтрастным цветным TFT-дисплеем и клавиатурой, а также 24-элементной матричной антенной решетки, работающей по принципу раздельно-совмещенного преобразователя. Элементы антенной решетки подпружинены, что позволяет работать на шероховатых и неровных поверхностях.
Прибор обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее:
- В виде A-скана. Представление сигнала в виде A-скана используется для измерения толщины контролируемого объекта, поиска и анализа дефектов. Сигналы отображаются в детектированной форме и в виде радиосигнала.
- В виде B-, C-, D-сканов. Представление результатов ультразвукового контроля в виде продольного и поперечного сечений объекта контроля, параллельного и перпендикулярного поверхности, на которую устанавливается антенная решетка.
-
Комплектация
- А1220 MONOLITH — электронный блок ультразвукового дефектоскопа со встроенным аккумулятором, код 1122

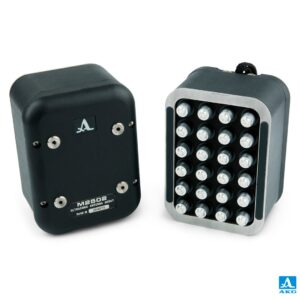

- Антенная решетка M2502 0.05A0R100Х60PS, код 1152
- Кабель LEMO-LEMO двойной 1,2 м, код 1211
- Кабель USB A — Micro B, код 1222
- Сетевой адаптер с кабелем 220 В — 15 В, код 1829
- Носитель с документацией и ПО, код 1512

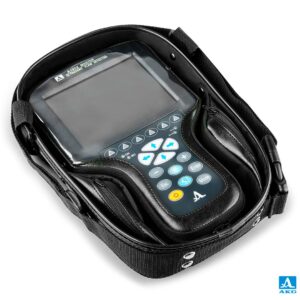

- Планшет D12, код 1616
- Чехол D12, код 1622

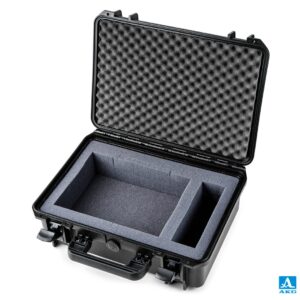

- Жесткий кейс М20, код 1615
-
Дополнительно
-
Совместимость
-
Варианты доставки
- 1. Самовывоз
-
- Свердловская область, г. Екатеринбург, ул. Щорса 7А, офис 19
- пн-пт: с 9-00 до 18-00
С этим товаром покупают
-

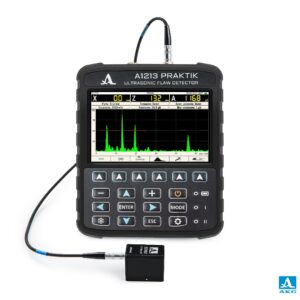

Ультразвуковой дефектоскоп A1213 PRAKTIK
