Описание
| Производитель | ООО «Восток-7», Россия |
| Номер реестра СИ | 85094-22 |

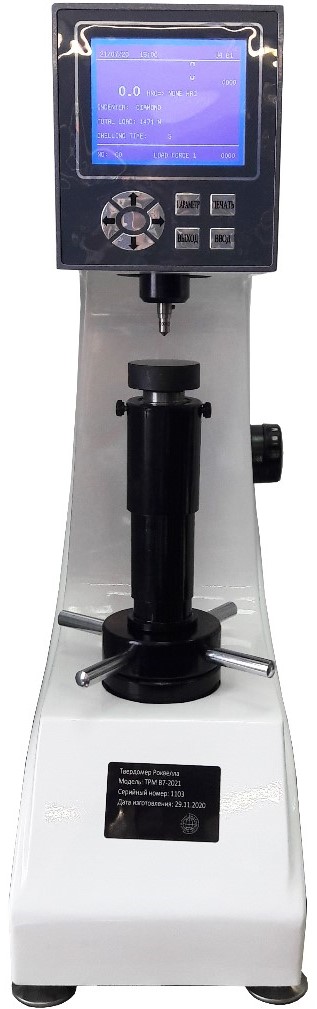

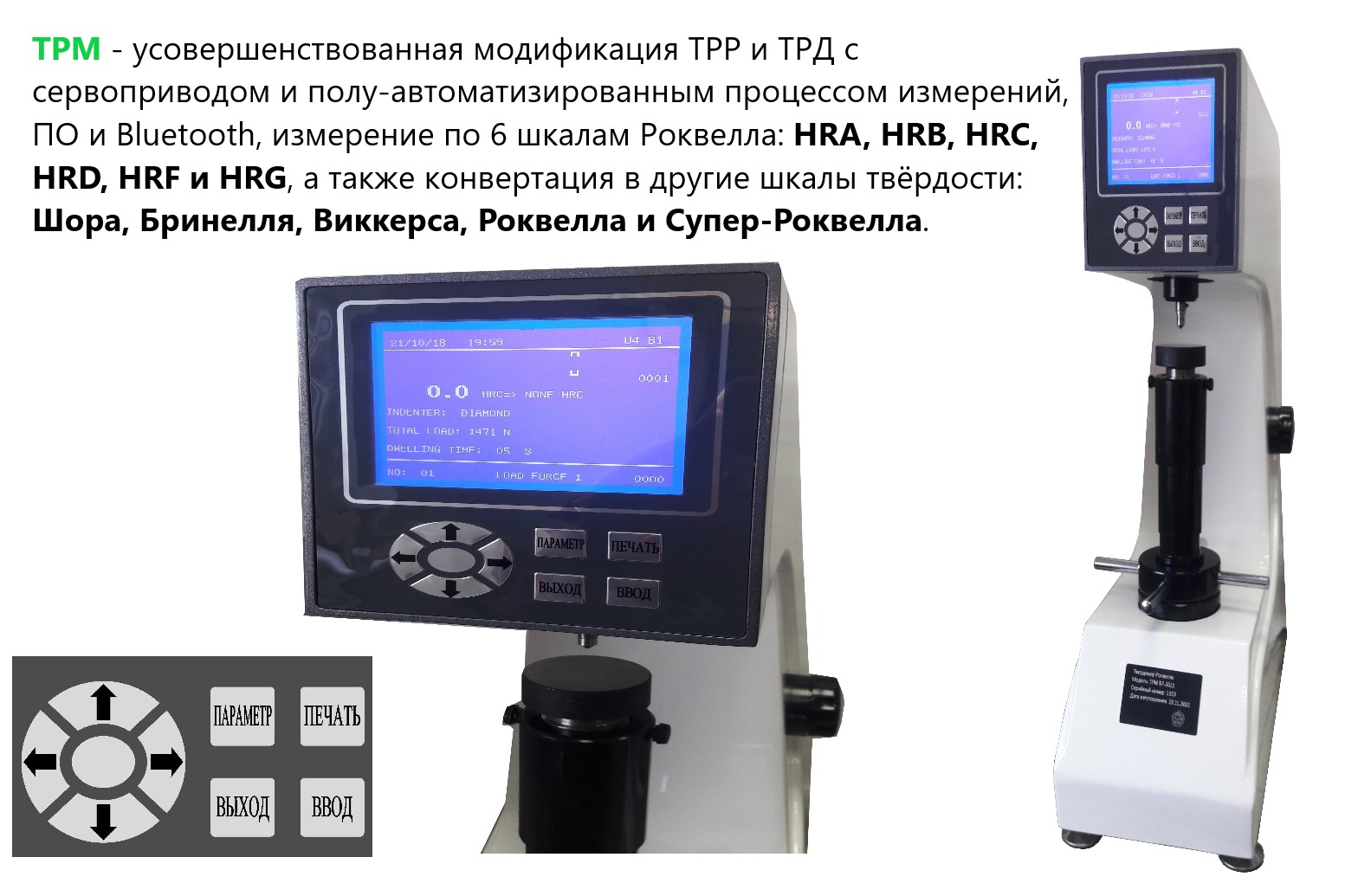

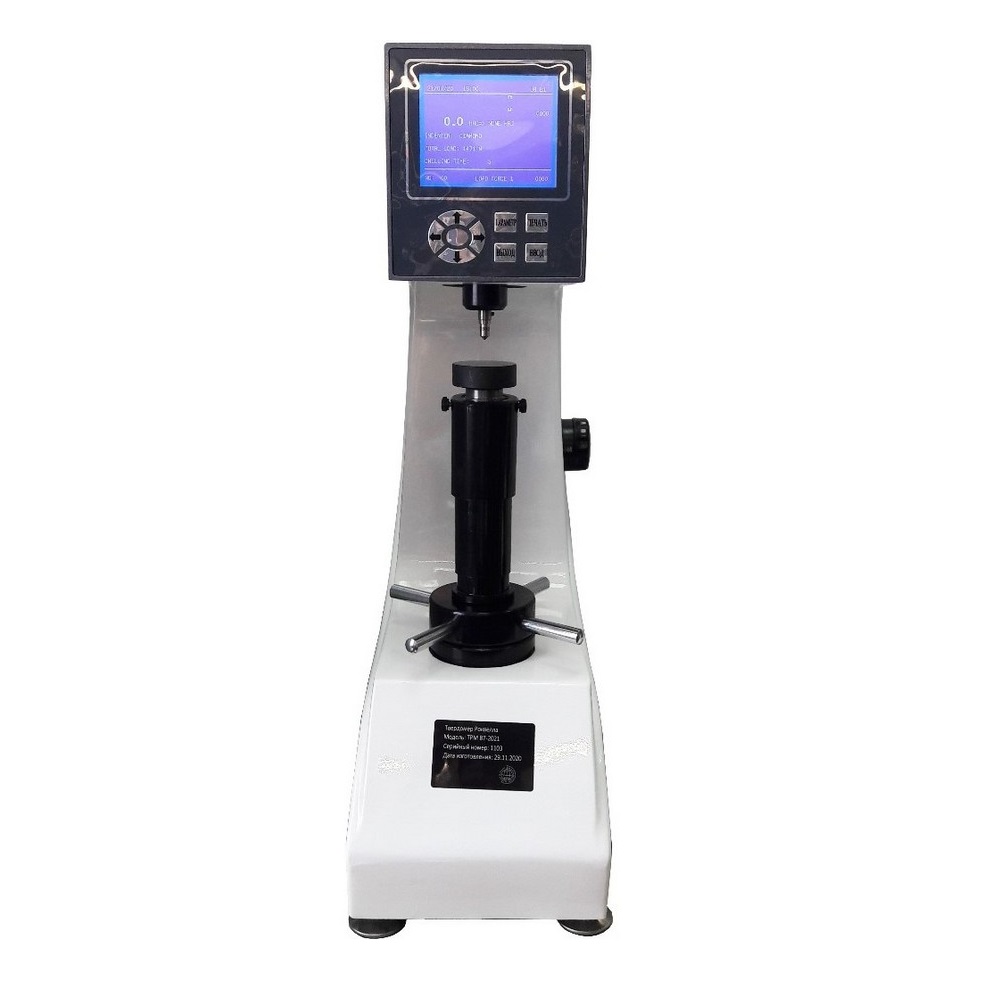

ТРМ – цифровой стационарный твердомер по методу Роквелла: усовершенствованная модификация ТРР и ТРД — моторизированная модель с сервоприводом и полу-автоматизированным процессом измерений (условная расшифровка Твердомер Роквелла Моторизованный). Помимо т. н. «прямого» измерения твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79), прибор также позволяет измеренные результаты по шкалам Роквелла «переводить/конвертировать/пересчитывать» в шкалы Шора, Бринелля, Виккерса, Роквелла и Супер-Роквелла — т. н. «косвенное» определение твёрдости, корреляция по стандарту ASTM E-140. Твердомеры ТРМ имеют в своём составе встроенное программное обеспечение — предназначено для управления процессом испытаний, выполнения функциональных задач, хранения, статистической обработки и вывода результатов измерений.
Отличительные особенности модификации ТРМ:
- «Прямое» измерение по 6 шкалам Роквелла: HRA, HRB, HRC, HRD, HRF и HRG.
- «Косвенное» определение по 14 различным шкалам твёрдости Шора, Бринелля, Виккерса, Роквелла и Супер-Роквелла (путём конвертации/пересчёта из 6 «прямых» измеренных шкал): HS, HB, HV, HRA, HRB, HRC, HRD, HR45N, HR30N, HR15N, HRF, HR45T, HR30T, HR15T.
- Повышенная точность измерений благодаря автоматизации и применению моторизированного сервопривода в системе нагружения — обеспечивает нормированное приложение нагрузки.
- Имеется функция распечатки результатов измерений на выносном принтере (по доп. заказу, связь по Bluetooth) с результатами статистической обработки результатов – вывод минимального/среднего/максимального значений.
- Отсчётное устройство — цифровое с 5,5″ цветным дисплеем, встроенное ПО для обработки результатов измерений.
Комплектация
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
модель по заказу |
1 шт. |
|
Индентор ø 1,588 мм* |
|
1 шт. |
|
Индентор ø 3,175 мм* |
|
1 шт. |
|
Индентор ø 6,35 мм* |
|
1 шт. |
|
Индентор ø 12,7 мм* |
|
1 шт. |
|
Алмазный наконечник* |
|
1 шт. |
|
Паспорт |
Восток-7-ПС |
1 экз. |
|
Руководство по эксплуатации |
Восток-7-РЭ |
1 экз. |
|
*по согласованию с заказчиком. Полная документация представлена в разделе «Упаковочный лист» Руководства по эксплуатации. |
||

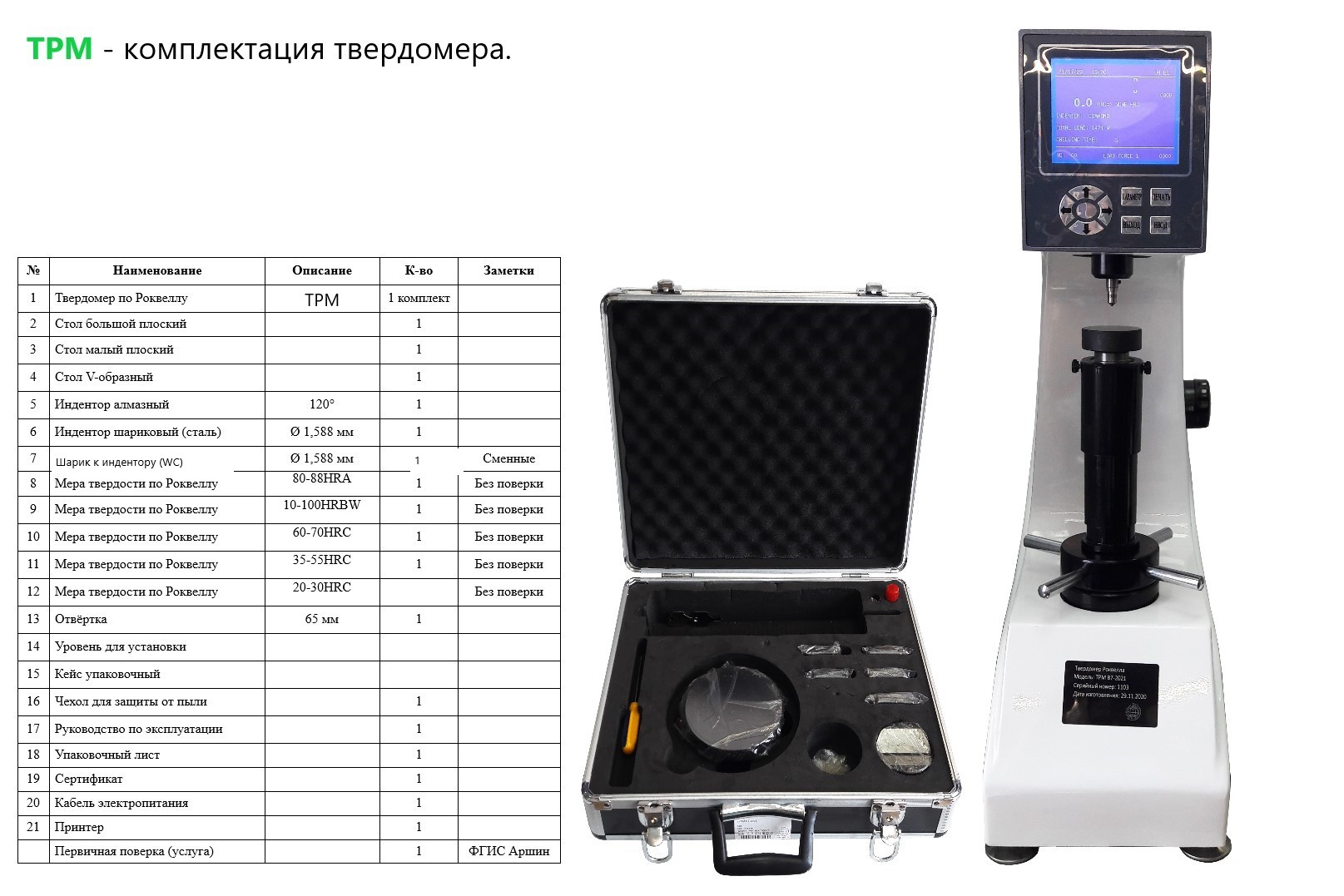

| Модель ТРМ — упаковочный лист | ||||
|
№ |
Наименование |
Описание |
Кол-во |
Заметки |
|
1 |
Твердомер по Роквеллу |
ТРМ |
1 комплект |
|
|
2 |
Стол большой плоский |
1 |
||
|
3 |
Стол малый плоский |
1 |
|
|
|
4 |
Стол V-образный |
|
1 |
|
|
5 |
Индентор алмазный |
120° |
1 |
|
|
6 |
Индентор шариковый (сталь) |
Ø 1,588 мм |
1 |
|
|
7 |
Шарик к индентору (WC) |
Ø 1,588 мм |
1 |
Сменные |
|
8 |
Мера твердости по Роквеллу |
80-88HRA |
1 |
Без поверки |
|
9 |
Мера твердости по Роквеллу |
10-100HRBW |
1 |
Без поверки |
|
10 |
Мера твердости по Роквеллу |
60-70HRC |
1 |
Без поверки |
|
11 |
Мера твердости по Роквеллу |
35-55HRC |
1 |
Без поверки |
|
12 |
Мера твердости по Роквеллу |
20-30HRC |
|
Без поверки |
|
13 |
Отвёртка |
65 мм |
1 |
|
|
14 |
Уровень для установки |
|
1 |
|
|
15 |
Кейс упаковочный |
|
1 |
|
|
16 |
Чехол для защиты от пыли |
|
1 |
|
|
17 |
Руководство по эксплуатации |
|
1 |
|
|
18 |
Упаковочный лист |
|
1 |
|
|
19 |
Сертификат |
|
1 |
|
|
20 |
Кабель электропитания |
|
1 |
|
|
21 |
Принтер |
|
1 |
|
|
22 |
Первичная поверка (услуга) |
|
1 |
ФГИС Аршин |
Технические характеристики
|
Модель твердомера, метрологические характеристики |
ТРМ |
| Шкалы твердости Роквелла |
HRA, HRB(W), HRC |
| Шкалы твердости Супер-Роквелла |
— |
| Основная испытательная нагрузка по шкалам Роквелла, Н (кгс) |
588,4 (60); 980,7 (100); 1471(150) |
| Основная испытательная нагрузка по шкалам Супер-Роквелла, Н(кгс) |
— |
| Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % |
±0,5 |
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % |
— |
| Предварительная нагрузка по шкалам Роквелла, Н (кгс) |
98,07 (10) |
| Предварительная испытательная нагрузка по шкалам Супер-Роквелла, Н (кгс) |
— |
| Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % |
±0,66 |
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % |
— |
| Диапазон измерений твердости по шкалам Роквелла |
от 70 до 93 HRA от 25 до 80 вкл. HRB(W) св. 80 до 100 вкл. HRB(W) от 20 до 35 вкл. HRC св. 35 до 55 вкл. HRC св. 55 до 70 вкл. HRC |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла:
|
|
| Диапазон измерений твердости по шкалам Супер-Роквелла |
— |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла:
|
— |
|
ТРМ |
|
| Шкалы твердости Роквелла |
HRA, HRB(W) |
| Диапазон определения твердости по шкалам Роквелла |
от 20 до 70 HRA от 20 до 100 HRB |
| Шкалы твердости Роквелла |
HRD, HRF, HRG |
| Диапазон определения твердости по шкалам Роквелла |
от 40 до 77 HRD от 60 до 100 HRF от 30 до 94 HRG |
| Шкалы твердости Роквелла |
— |
| Диапазон определения твердости по шкалам Роквелла |
— |
| Тип нагружения |
автомат |
| Диапазон времени выдержки, с |
от 0 до 99 |
| Наличие памяти |
— |
| Интерфейс связи с ПК |
Bluetooth |
| Глубина зева/расстояния до стенки от центра индентора, мм |
160 |
Макс. высота измеряемого изделия, мм:
|
|
Габаритные размеры, мм, не более:
|
|
| Масса, кг, не более |
80 |
Параметры электрического питания:
|
|
| Средний срок службы твердомеров, лет, не менее |
10 |
Рабочие условия эксплуатации:
|
|
