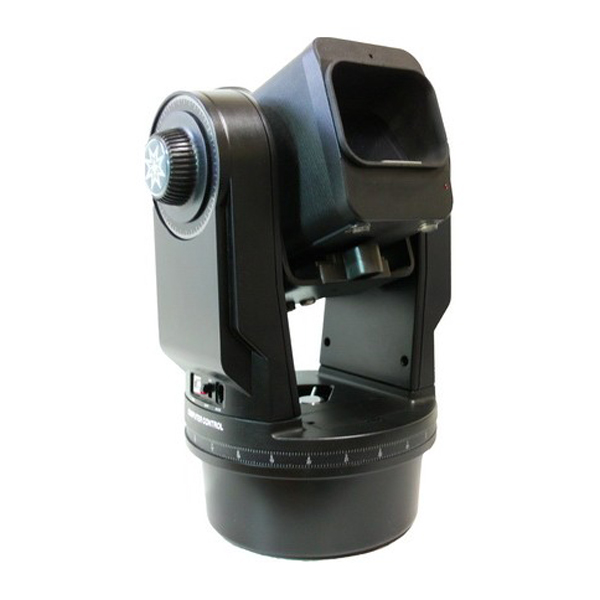

Тепловизионный комплекс Термограмма-Панорама

В наличии

Узнать цену

Задать вопрос
Поделиться

Описание
Производитель: Техноас, Россия

Тепловизионный комплекс позволяющий снимать в автоматическом режиме термограммы с высокой разрешающей способностью с большими углами обзора, с последующей автоматической связкой термограмм в панораму.

Тепловизионный комплекс «Термограмма-Панорама», реально позволяет получать термограммы огромных объектов с одной точки съемки без помощи ручной работы оператора, как на стадии съемки, так и на стадии обработки термограмм на компьютере.

Термографическая панорама высокого разрешения (181° по горизонтали и 64° по вертикали, программно склеенная из 50 термограмм снятых в автоматическом режиме). Термограмма снята в рекламных целях, для демонстрации возможности оборудования. С левой стороны часть дома освещена солнцем, с правой стороны дом в тени. Широкий температурный диапазон позволяет выявить нагретые и охлажденные участки поверхности как в зоне тени так и в зоне освещённой солнцем.

Особенности Термограмма-Панорама
- Высокая чувствительность.
- Высокое пространственное разрешение.
- Возможность автономной работы.
- Автоматическая привязка для измерения абсолютных температур.
- Подключение к компьютеру через принтерный (LPT) порт.
Тепловизор представляет собой прецизионный оптико-механический сканирующий инфракрасный прибор для визуализации и измерения тепловых полей. Прибор внесен в Госреестр и является средством измерения. Сертификат об утверждении типа средств измерения № 13378.

Термограф разработан на основе 30-летнего опыта работы в области создания ИК-систем и с учетом требований, предъявляемых к мобильной аппаратуре, используемой на предприятиях энергетики, топливно-энергетического, химического и нефтегазового комплексов, коммунального хозяйства, в строительстве, медицине и в других областях.

Принцип работы

Принцип работы основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем, снятии серии термограмм с использованием автоматического поворотного устройства. Программная обработка серии термограмм с привязкой их друг к другу, с получением в результате одной панорамной термограммы высокого разрешения.

Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку.

Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02°С.

Опыт, приобретенный нами за многие годы исследований в области термографии, показывает, что для большинства практических применений достаточно сканировать кадр за 1-2 секунды из-за того, что термические процессы в объектах исследования развиваются намного медленнее.
Комплектация
- Инфракрасная камера в соответствии для тепловизионных комплектов требованиям, предъявляемым к средствам измерений
- Процессорный блок на базе компьютера типа NETBOOK
- Программное обеспечение для обработки термограмм и подготовки отчетов
- Аккумуляторы — 2 шт.
- Сетевое зарядное устройство
- Комплект соединительных кабелей
- Штатив
- Сосуд Дюара СДС-:М
- Термометр контактный ТК-5.01П
- Сканер панорамного термографирования

Технические характеристики

Параметр	Значение
ИК-приемник	InSb, охлаждение приемника — жидкий азот.
Время автономного режима работы	8 часов
Диапазон измерения температуры	-40°С — +300°С
Диапазон рабочих температур	-40°С — +60°С
Температурное разрешение на уровне 30°С по всему полю зрения	0,05°С
Погрешность измерения абсолютных температур по АЧТ по всему полю зрения	+/- 1°С или +/- 1% от диапазона
Спектральный диапазон	3,5 — 5 мкм
Поле зрения	Не менее 25 x 20°
Число элементов разложения в строке	640
Число строк в кадре	480
Диапазон измерения коэффициента теплового излучения	0,5 — 1
Вес ИК- камеры	Не более 1.5 кг
