ТЕХНОАС КТ-0122 — комплект оборудования электротехнической лаборатории для монтажа на базовое шасси

В наличии

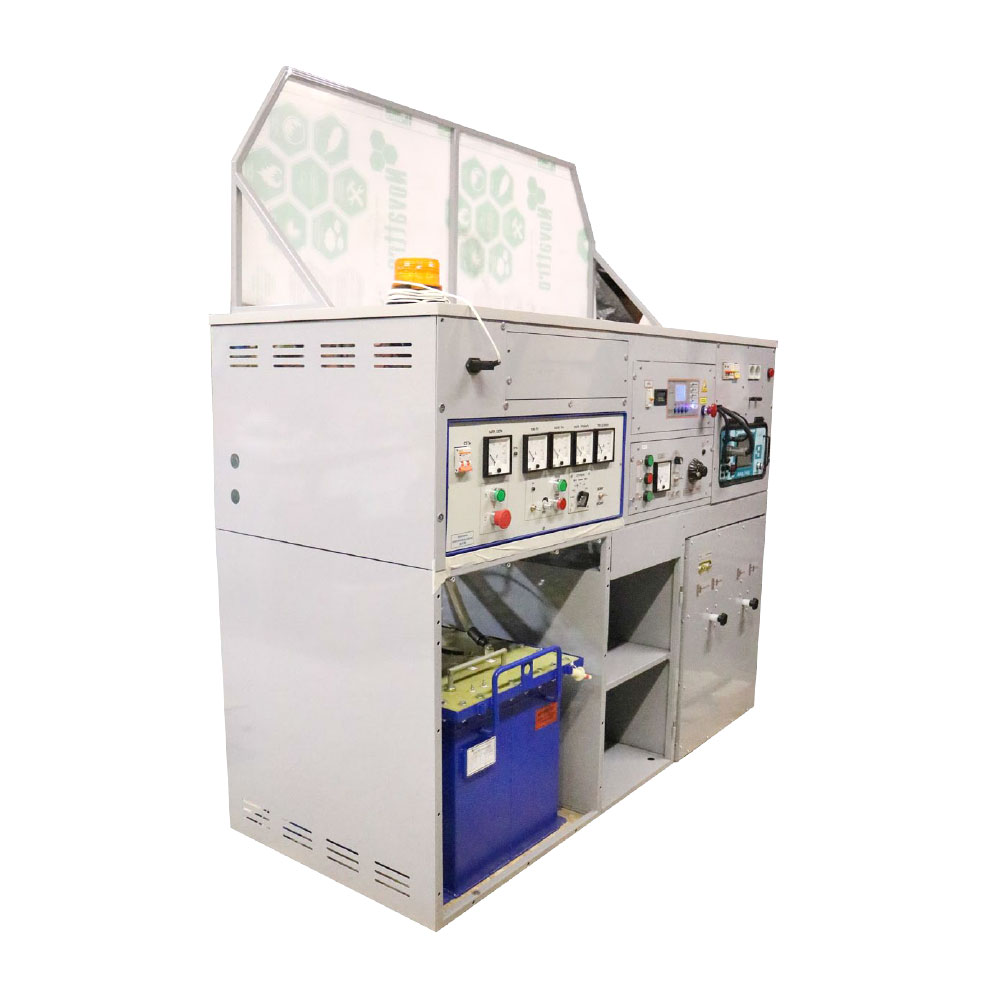

Комплект оборудования электротехнической лаборатории для монтажа на базовое шасси Соболь, Газель Бизнес, Газель Next и другие шасси.

Лаборатория предназначена для испытания кабельных линий повышенным напряжением, трассировки и поиска повреждений кабелей различными методами.

Задать вопрос
Поделиться

Технические характеристики

Назначение	на расстояние до 10 км
Максимальное выпрямленное напряжение	до 70 кВ
Максимальное переменное напряжение промышленной частоты 50 Гц	до 50 кВ
Максимальное напряжение	до 30 кВ
Максимальный ток	до 80 А
Частота напряжения внешней сети	800 Гц
Время работы	не ограничено
Выходное напряжение	0…12 кВ / 0…24 кВ
Энергия импульса на каждой ступени	3000 Дж

Описание
Решаемые задачи лабораторией ТЕХНОАС КТ-0122.

Комплект оборудования электротехнической лаборатории ТЕХНОАС КТ-0122 для монтажа на базовое шасси: Соболь, Газель Бизнес, Газель Next и др.
- Испытание кабельной линии и диэлектриков повышенным напряжением.
- Поиск мест повреждения кабельных линий беспрожиговым методом (акустическим, импульсно-дуговым, индукционным).
- Поиск мест повреждения кабельных линий с помощью прожига поврежденной изоляции.
- Трассировка кабельных линий.
- Формирование базы кабельного хозяйства (нанесение координат и глубины залегания кабельных линий на Яндекс.Картах).
Комплектация
1. Испытательная установка.
- Максимальное выпрямленное напряжение до 70 кВ.
- Максимальное переменное напряжение промышленной частоты 50 Гц до 50 кВ.
2. Прожигающая установка.
- Максимальное напряжение до 30 кВ.
- Максимальный ток до 80 А.
В качестве источника питания прожигающей установки служит преобразователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток который обеспечивает горение дуги в месте повреждения с высоким КПД.
- Время работы не ограничено.
- Переключение ступеней осуществляется без разрыва дуги в момент переключения.
- Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями).
- Встроенный дожиг.
3. Генератор высоковольтных импульсов.
- Выходное напряжение 0…12 кВ / 0…24 кВ.
- Энергия импульса на каждой ступени 3000 Дж.
- Встроенный ИДМ для совместной работы с рефлектометром.
4. ЦБУ — цифровой блок управления.

Основной цифровой блок управления предназначенный для управления ЭТЛ, мониторинга заземления, мониторинга потенциала на корпусе ЭТЛ, мониторинга положения дверей в высоковольтном отсеке.

5. МВК — модуль высоковольтной коммутации.

Модуль высоковольтной коммутации (далее МВК) осуществляет безопасное дистанционное переключение высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели, однофазное исполнение. Простая и надежная конструкция МВК состоит из электромеханического высоковольтного переключателя маслонаполненного типа, что обеспечивает максимальную защиту персонала от поражения электрическим током при работе с высокими напряжениями, данная конструкция переключателя в отличии от переключателя с воздушно барьерной изоляцией полностью исключает пробой между контактами переключателя, так как на работу переключателя не влияет относительная влажность окружающей среды.

6. Комплект кабельных барабанов.
- Барабан с кабелем питания КГ 2х4 мм2.
- Барабан проводом с рабочего заземления ПЩ 10 мм2.
- Барабан с высоковольтным экранированным кабелем СВКИЛ 70 kV DC, 6 мм2 (для испытания выпрямленным напряжением и работы поисково-прожигающих установок).
- Барабан с проводом защитного заземления ПВ-3 16 мм2.
- Провод 25 кВ для испытания переменным напряжением с комплектом изоляционных штанг из 6 штук.
7. Документальное сопровождение.
- Руководство по эксплуатации ЭТЛ.
- Формуляр ЭТЛ.
- Первичная поверка средств измерений, входящих в состав ЭТЛ.
Дополнительная комплектация лаборатории ТЕХНОАС КТ-0122 (по заказу).

1. Рефлектометр.

Поддерживает 3 метода определения места повреждения:
- методом импульсной рефлектометрии;
- методом колебательного разряда;
- импульсно-дуговым методом.
2. Высоковольтный кабеледефектоискатель.
- Определения местоположения и глубины кабеля на глубине до 10 м.
- Трассировка на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
- Поиск мест повреждения внешней изоляции кабеля.
- Запись GPSГЛОНАСС координат и составление карт найденных коммуникаций.
- Выбор кабеля из пучка.
- Поиск места повреждения акустическим способом.
