Описание
| Производитель: | Россия |
| Номер реестра СИ: | 17424-09 |
Газоанализаторы предназначены для измерения содержания оксида углерода и метана в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2), управления исполнительными устройствами.
Устройство

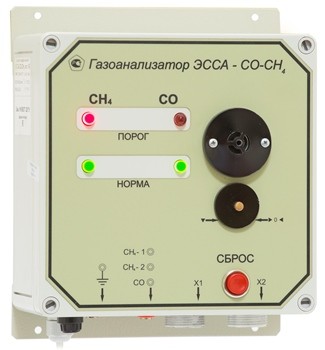

Газоанализаторы состоят из блока измерения и сигнализации (БИС) с встроенным в него электрохимическим сенсором оксида углерода и N (N = 1 или 2) измерительных преобразователей (ИП) метана, соединяемых с БИС экранированным кабелем КСПЭВГ или аналогичным с числом жил не менее 3-х. В БИС установлены реле, срабатывающие при превышении пороговых значений концентрации.
Комплектация
|
Наименование |
Количество |
|
Блок измерения и сигнализации (БИС) |
1 |
|
Измерительный преобразователь МН-2,5 |
1 (2) |
|
Насадка градуировочная |
1 |
|
Вставка плавкая 0.25 А |
1 |
|
Розетка кабельная 2РМ24КПН19Г1В1 |
1 |
|
Вилка кабельная 2РМ24КПН19Ш1В1 |
1 |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Методика поверки – Приложение А к Руководству по эксплуатации |
1 |
Технические характеристики
|
Принцип измерения CО СН4 |
Электрохимический Термокаталитический |
|
|
Отбор пробы |
Диффузионный |
|
|
Диапазон измерения СО, мг/м3 СН4 (С3Н8), %об. |
0 – 100 или 0 – 300 0 – 2,2 (0 – 0,85) |
|
|
Основная погрешность, % приведенная относительная |
СО |
СН4 (С3Н8) |
|
±20 0 – 20 мг/м3 20 – 100 (300) мг/м3 |
±10 0 – 2,2 (0 – 0,85) %об. |
|
|
Пороги сигнализации СО, мг/м3 СН4 (С3Н8), % об |
20; 100 |
20; 100 0,44; 0,88 (0,17; 0,34) |
|
Число ИП метана (N) |
1 или 2 |
|
|
Сигнализация
|
Световая, релейные сигналы (отдельно по каждому компоненту), звуковая (общая) |
|
|
Реле |
Коммутируемый ток 3 А, 220 В |
|
|
Срок службы сенсора СО СН4 |
10 лет 12 мес |
|
|
Максимальное расстояние (м) между БИС и ИП при сечении жил кабеля 0,50 мм2 0,35 мм2 0,20 мм2 |
310 220 130 |
|
|
Рабочие условия эксплуатации: температура, °С относительная влажность, % |
От 5 до 45 От 30 до 95 (неконденсируемая) |
|
|
Межповерочный интервал, мес |
12 |
|
|
Гарантийный срок, мес |
18 |
|
