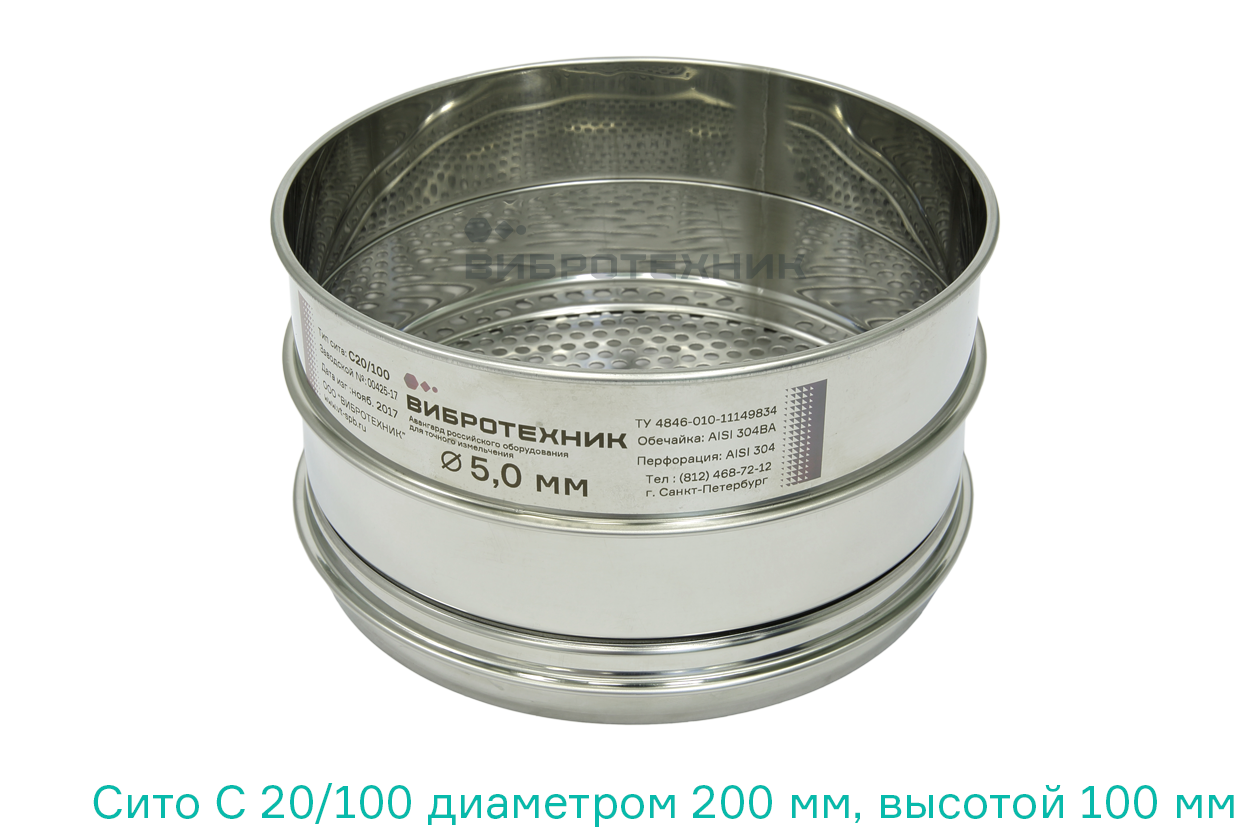

Сито лабораторное Сито СЛ 20/100Н диаметром 200 мм, высотой 100 мм

В наличии

Лабораторное сито предназначено для ситового анализа и определения гранулометрического состава проб. Диаметр сита — 200 мм, высота — 100 мм. Доступны просеивающие элементы в виде сетки или перфорированного полотна.

Задать вопрос
Поделиться

Технические характеристики

Диаметр, мм	200
Размер отверстия, мм	0.8 — 125.0, 1.0 — 4.0
Материал просеивающего элемента	нержавеющая сталь, латунь, полиамидные нити
Материал рамки	пищевая нержавеющая сталь марок AISI 304 или AISI 321
Условное обозначение решётного полотна	Перфорированное полотно: DIN 24041, DIN 24042, ТУ 1812-001-50336739-2008, ISO 3310-2, Полиамидная сетка: ГОСТ 4403-91, Сетка металлотканая: ГОСТ 6613-86, ГОСТ 3826-82, ТУ-14-4-507-99, ТУ-14-4-1561-89, ТУ 14-4-167-91

Описание

Сито лабораторное СЛ 20/100Н состоит из верхней и средней обечаек, решета в сборе, соединительного элемента и резинового уплотнительного кольца.

В месте крепления решета и на верхнем торце обечайки выполнены круговые буртики, а в средней части — зиг, обеспечивающие жесткость сита. Наличие в нижней части средней обечайки торцевого упора, выполненного внутрь сита, позволяет поджать просеивающую поверхность решета вплотную к обечайке. Исключение полостей и зазоров, в которых могут скапливаться частицы материала, снижает риск заражения пробы.

На обечайке методом лазерной гравировки выполнен шильдик. Резиновое уплотнительное кольцо исключает возможность соударения торцов сит и обеспечивает плотность соединения сит между собой, с промежуточными кольцами, поддонами и крышками.

Сетка сита изготавливается из нержавеющей стали и латуни. Перфорированное полотно сита изготавливается из стандартного перфорированного полотна, полотна с зонной перфорацией или методом лазерной резки.

Порядок работы. Ситовой анализ выполняется с помощью одного или нескольких сит, поддона и крышки. Количество сит, а также размеры ячейки сетки или размер и форма отверстий перфорированного полотна определяются условиями проводимого анализа. Колонна сит может быть укомплектована промежуточными кольцами для увеличения высоты сита и промежуточными поддонами для установки нескольких комплектов сит в одной колонне.

Подлежащий просеиванию материал засыпается в верхнее сито, которое закрывается крышкой. Комплект сит устанавливается в поддон, после чего ему сообщаются колебания с использованием вибропривода ВП 30Т, ВПС М или ВП 50. Использование вибропривода позволяет повысить производительность и эффективность рассева за счет высокочастотных возвратно-поступательных винтовых колебаний платформы, на которой закреплен комплект сит.

Частицы материала размером менее величины отверстий в просеивающей поверхности верхнего сита просыпаются через нее и попадают на следующее сито, где цикл повторяется. В результате проба распределяется между ситами и поддоном в соответствии с фракционным составом. По окончании процесса рассева содержимое каждого сита взвешивается и определяется гранулометрический состав пробы.
Особенности
Совместимость сит. Сита лабораторные СЛ 20/100Н совместимы с ситами Ø 200 мм (или Ø 8″) других производителей.

Отсутствие заражения. Обечайка сита изготовлена из пищевой нержавеющей стали марок AISI 304 или AISI 321. Исключено попадание частиц пробы между обечайкой и просеивающим элементом за счет их плотного прилегания друг к другу.

Комплекты сит. Формирование комплектов сит по ГОСТ, ТУ и иным стандартам. Применение сит в составе анализатора А 20 на базе ВП 30Т, ВПС М или ВП 50.

Сита лабораторные с сеткой. В ситах СЛ 20/100Н применяется сетка из нержавеющей стали, латуни или полиамидных нитей с размерами ячеек от 1 мм до 4 мм.

Сита с перфорацией. В ситах СЛ 20/100Н применяется перфорированное полотно из нержавеющей стали с круглыми или квадратными отверстиями. Просеивающий элемент со стандартными отверстиями выполняется из перфорированного листа, а с нестандартными — методом лазерной резки. Размер отверстий — от 0,8 мм.

Демпфирующие кольца и отбортовки. Резиновое уплотнительное кольцо исключает соударение торцов сит и обеспечивает плотность их соединения между собой, а также облегчает разборку колонны сит. Круговые буртики и зиг обеспечивают высокую жесткость сита.

Сертификат о калибровке и свидетельство о поверке. Подтверждение качества изготовления сертификатом о калибровке и свидетельством о поверке, оформленными аккредитованной лабораторией ООО «ВИБРОТЕХНИК».

Лазерная маркировка. На обечайке сита методом лазерной гравировки нанесена шильда, содержащая следующую информацию:
- Тип сита
- Размер ячейки
- Заводской номер
- Дата изготовления
- Технические характеристики
- Материал обечайки
- Материал просеивающего элемента
- Контакты ООО «ВИБРОТЕХНИК»
Свидетельство об утверждении типа средств измерений. Сита лабораторные «ВИБРОТЕХНИК» включены в Государственный реестр средств измерений (РСИ). № в Реестре: 83550-21. № методики поверки: МП 437-183-2021. Стандартный срок поверки — не более 15, а ускоренный — 7 рабочих дней.
Применение
Отрасли применения.
- Горнодобывающая
- Металлургическая
- Пищевая
- Строительная
- Химическая
- Фармацевтическая
Примеры применения. Алмазы, ферросплавы, руда, металлические порошки, уголь, стекло, керамика, полимеры, торф, злаки, кофе.
