Описание
| Производитель: | Радио-Сервис, Россия |
| Номер в реестре СИ | 75346-19 |
| Гарантия | 36 месяцев |
Измерение петли «фаза-нуль» осуществляется при приёмосдаточных испытаниях оборудования по требованию контролирующих организаций или периодически — раз в 3 года. При измерении сопротивления петли «фаза-нуль», «фаза-фаза» прибор одновременно измеряет активное, реактивное и полное сопротивление петли, а также вычисляет прогнозируемый ток короткого замыкания без отключения защиты линии. Это необходимо для проверки правильности установленного номинального значения элемента защиты от короткого замыкания (автоматического выключателя или предохранителя) и определения своевременного срабатывания данной защиты.
Корпус прибора снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.

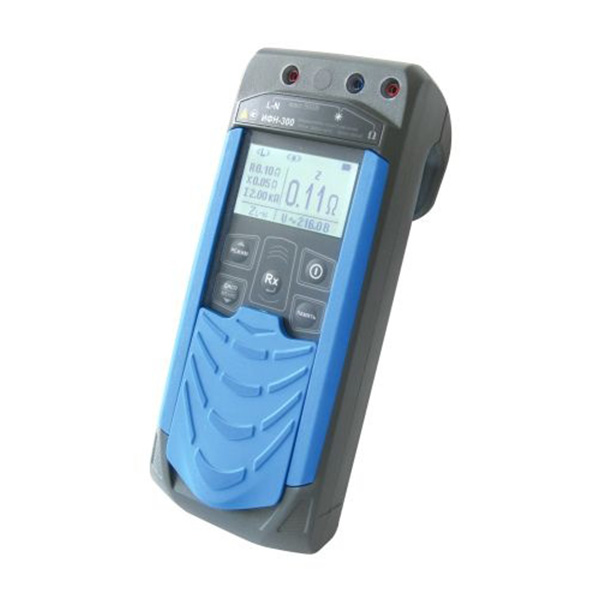

Особенности измерителя ИФН-300
- Автоматический выбор диапазонов измерения.
- Ударопрочный, пыле- и влагозащищенный корпус с магнитным держателем. Степень защиты IP54.
- Автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений.
- Жидкокристаллический дисплей.
- Индикация состояния внутреннего источника питания.
- Система защиты аккумулятора от перезаряда.
- Защита от неправильного включения.
- Высокая помехоустойчивость.
- Память на 10000 измерений, связь с компьютером.
Функциональные возможности измерителя ИФН-300
- Измерение действующих значений переменного напряжения.
- Измерений активного, реактивного, полного сопротивления петли «фаза-нуль», «фаза-фаза».
- Вычисление прогнозируемого тока короткого замыкания.
- Измерение сопротивления металлосвязи.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель параметров петли «фаза-нуль», «фаза-фаза» ИФН-300 | 1 шт. |
| 2 | Руководство по эксплуатации | 1 шт. |
| 3 | Блок питания 12 В, 0,5 А | 1 шт. |
| 4 | Зажим изолированный типа «крокодил», d30, синий | 1 шт. |
| 5 | Зажим изолированный типа «крокодил», d30, красный | 1 шт. |
| 6 | Сумка для ИФН-300 | 1 шт. |
| 7 | Кабель измерительный 1,5 м, красный | 1 шт. |
| 8 | Кабель измерительный 1,5 м, синий | 1 шт. |
| 9 | Отсек батарейный 5*АА, исп. 1 | 1 шт. |
Дополнительная комплектация измерителя ИФН-300
| № | Наименование |
|---|---|
| 1 | Штанга ШИИЭ 6 м* |
| 2 | Штанга ШИИЭ 8 м* |
| 3 | Катушка с проводом 10 м, для ИФН, красная |
| 4 | Катушка с проводом 10 м, для ИФН, синяя |
| 5 | Катушка с проводом 8 м, для ИФН, красная |
| 6 | Катушка с проводом 8 м, для ИФН, синяя |
Технические характеристики
| Параметр | Значение |
|---|---|
| Измерение напряжения переменного тока | |
| Диапазон измерения действующего значения напряжения, В | от 10,0 до 450,0 |
| Рабочий диапазон частот, Гц | от 45 до 65 |
| Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза» | |
| Диапазоны измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом | от 0,01 до 9,99 |
| от 10,0 до 99,9 | |
| от 100 до 200 | |
| Диапазоны измерений полного сопротивления петли «фаза-нуль», «фаза-фаза», Ом | от 0,01 до 9,99 |
| от 10,0 до 99,9 | |
| от 100 до 300 | |
| Рабочий диапазон напряжений, В | от 180 до 450 |
| Вычисление прогнозируемого тока короткого замыкания | |
| Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-ноль», кА | от 0 до 22 кА |
| Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-фаза», кА | от 0 до 38 кА |
| Измерение электрического сопротивления постоянному току (металлосвязь) | |
| Пределы измерения сопротивления, Ом | от 0,01 до 999 |
| Ток в измерительной цепи для сопротивлений не более 10 Ом, мА | не менее 200 |
