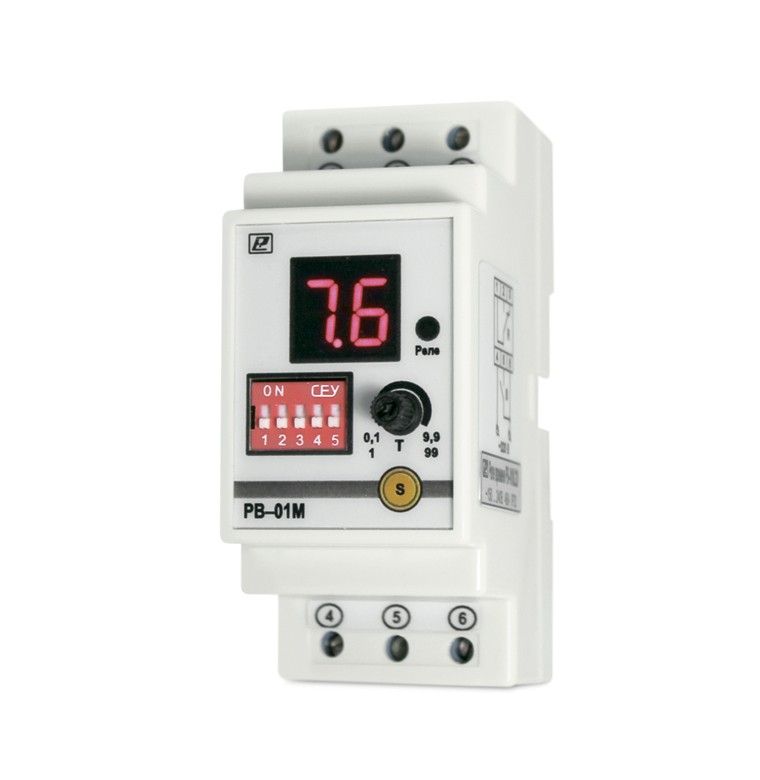

Программируемое циклическое реле времени Реле времени программируемое РВ-01М

В наличии

4 030 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон задания временных интервалов	от 0,1 сек. до 99 ч.
  Напряжение, В	150…240 В переменного тока, 85…250 В DC, 9…30 В AC, 9…30 В постоянного тока
  Диапазон рабочих температур	-25…+50°С
  Количество встроенных функций	8

• Описание

  • Заменяет одноканальные реле времени ВЛ–54, ВЛ–55, ВЛ–63, ВЛ–64, ВЛ–66, ВЛ–67, ВЛ–68, ВЛ–69, ВЛ–75, ВЛ–76, ВЛ–77, ВЛ–78, РСВ–15–5 и РСВ–75.
  • Двухразрядный светодиодный индикатор.
  • 8 встроенных функций.
  • Диапазон задания выдержки времени реле: от 0,1 сек. до 99 ч.
  • Задание уставки потенциометром с контролем значения на цифровом индикаторе.
  • Питание 150…240 В переменного тока или 9…30 В постоянного тока.
  • Расширенный диапазон температуры эксплуатации: -25…+50°С.

  Многофункциональное реле времени РВ-01М представляет собой программируемое электронное устройство и предназначено для коммутации электрических цепей через контакты выходного реле после отработки предварительно установленной выдержки времени по заданному алгоритму работы, с индикацией обратного отсчета заданного времени.

  Реле времени программируемое циклическое РВ-01М может использоваться в качестве формирователя периодической последовательности импульсов или устройства задержки при управлении технологическими процессами.

  Исполнения реле времени РВ-01М.

  1. РВ-01М.220 – напряжение питания 85…250 В переменного тока.

  2. РВ-01М.24 – напряжение питания 9…30 В постоянного тока.

  Алгоритмы работы программируемого реле времени РВ-01М.

  1. Задержка на включение при постоянно поданном напряжении питания.
  2. Старт-Стоп. Включение и задержка на выключение выходного реле происходит при замыкании управляющего контакта. Повторное замыкание управляющего контакта прерывает отсчет выдержки времени, если происходит до истечения установленной выдержки.
  3. Симметричная задержка на включение и выключение.
  4. Формирователь импульсов. При замыкании управляющего контакта выходное реле активируется, и начинается отсчет выдержки времени на выключение. Размыкание управляющего контакта до истечения установленной выдержки прерывает отсчет и отключает выходное реле.
  5. Задержка на выключение при постоянно поданном напряжении питания.
  6. Старт-Пауза. Включение и задержка на выключение выходного реле происходит при замыкании управляющего контакта. Повторное замыкание управляющего контакта останавливает и запоминает отсчет выдержки времени, если происходит до истечения установленной выдержки. Последующее замыкание управляющего контакта продолжает отсчет выдержки времени.
  7. Генератор симметричных импульсов, начиная с паузы, при постоянно поданном напряжении питания.
