Прибор диагностики свай ПДС-МГ4 (Cейсмостанция малоканальная)

Name: Прибор диагностики свай ПДС-МГ4 (Cейсмостанция малоканальная)
SKU: 144206
Price: 299600 RUB
Availability: InStock

В наличии

ПДС-МГ4 предназначен для сейсмоакустического контроля свай, определения глубины их забивки и локализации дефектов бетона.

Прибор имеет два измерительных канала, рабочую полосу частот 10–8000 Гц и режим спектральной обработки сигнала; также может использоваться как двухканальная сейсмостанция.

Задать вопрос
Поделиться

Технические характеристики

Частота	10 — 8000, 62.5
Диапазон усиления	от 0 до 26
Количество измерительных каналов	2
Число отсчетов при измерении	2048 — 16384
Динамический диапазон, дБ	от 0 до 60

Описание

Утвержден тип средства измерения. Внесен в Госреестр РФ под №81110-20 (продлен до 2030 года).

Прибор ПДС-МГ4 предназначен для контроля свай сейсмоаккустическим методом в соответствии с ГОСТ Р 72171-2025 «Сваи. Сейсмоакустические методы контроля сплошности бетона и длины свай». Прибор позволяет определять глубину забивки свай и локализацию дефектов в свае: деформацию профиля поперечного сечения сваи и трещины, забитой в различные грунты. Прибор может также использоваться в качестве двухканальной сейсмостанции, а также при обследовании других подземных строительных конструкций акустическими методами.

Принцип действия прибора основан на отражении механического колебания от раздела сред с разными физическими свойствами. При ударном воздействии в свае возникают собственные колебания, частота которых зависит от геометрических размеров сваи и глубины залегания дефектов. В приборе предусмотрен режим спектральной обработки сигнала, при помощи которого можно проводить диагностику сваи по спектру колебаний.

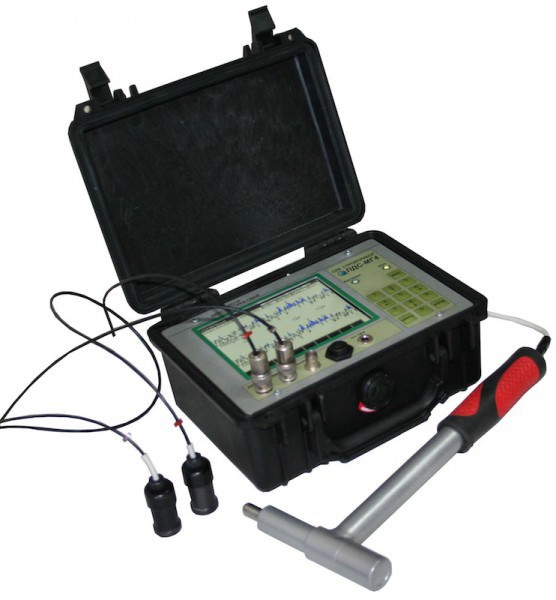

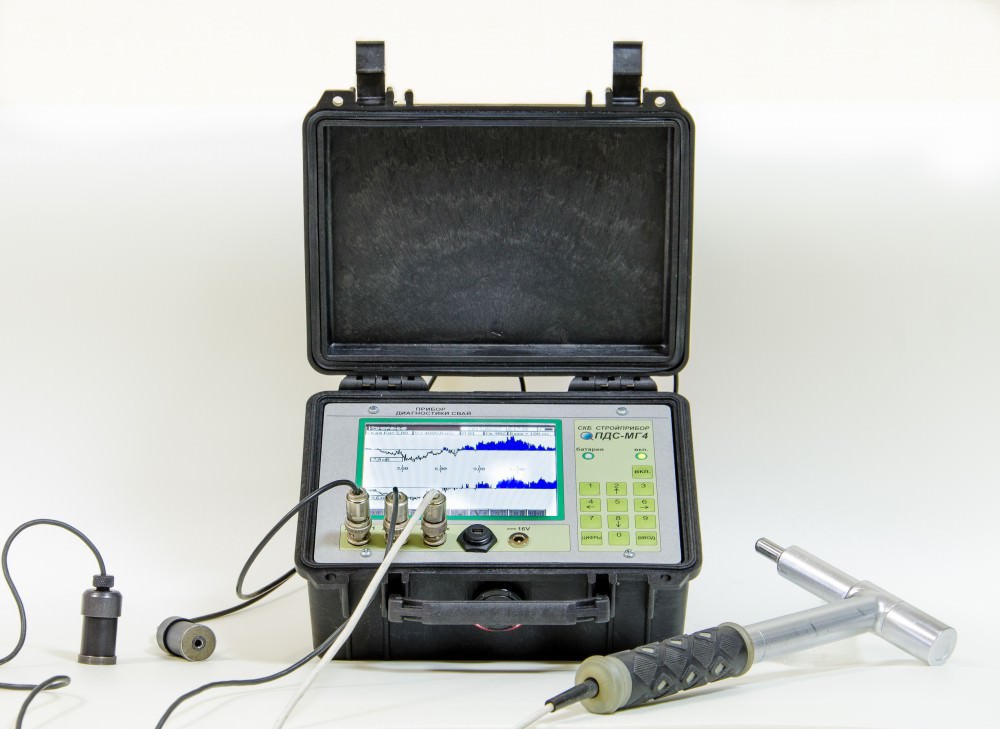

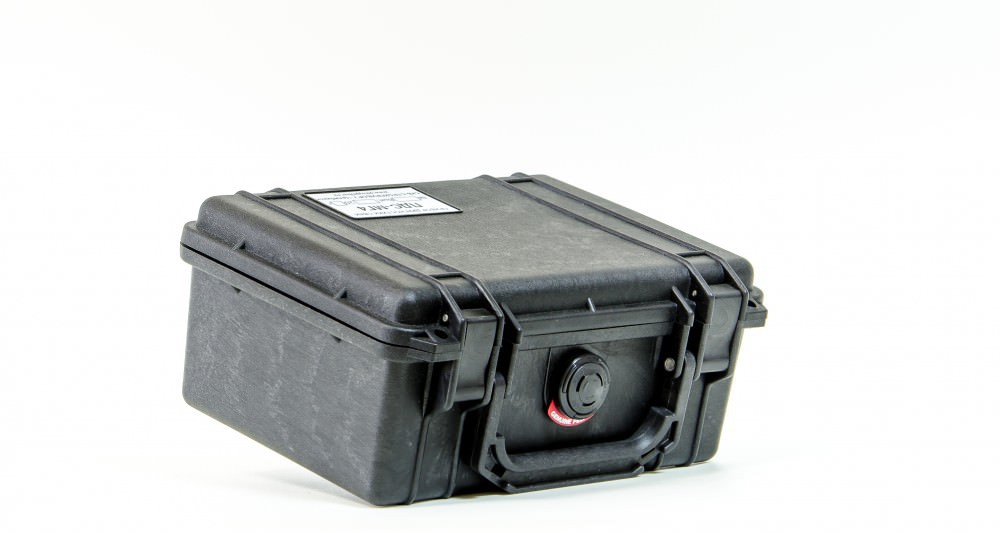

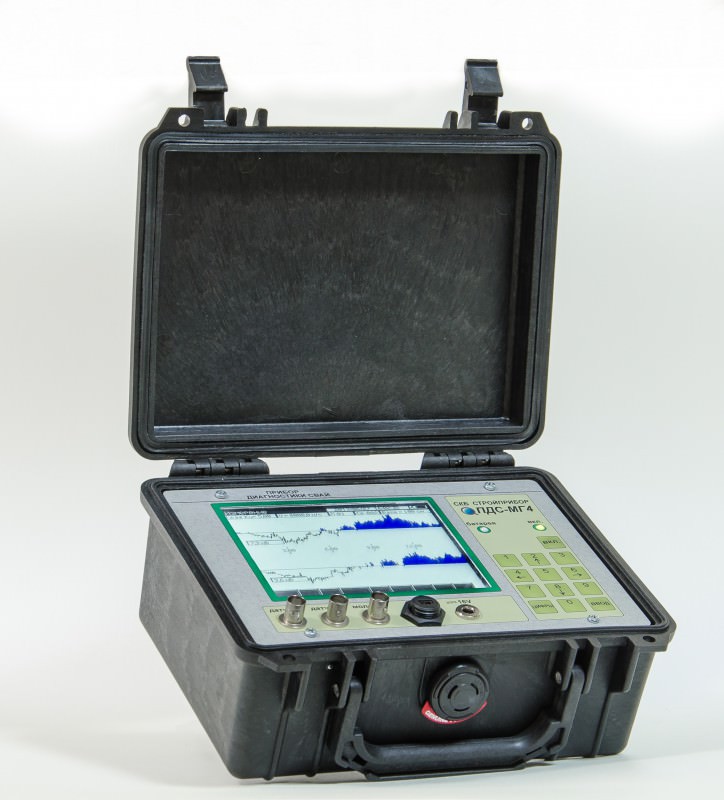

Прибор состоит из электронного блока, размещенного в ударопрочном корпусе фирмы PELI, из одного или двух, в зависимости от комплектации, сейсмоприемников и молотка с демпфером. По спецзаказу поставляются молоток со встроенным пьезодатчиком для контроля силы удара, приспособления для установки датчиков на грунт и темпер для возбуждения упругих волн в грунте.

Прибор ПДС-МГ4 используется также при сейсморазведке и спектральной сейсморазведке, используемой при обследовании выделенного под строительство инженерного сооружения участка. Прибор применяется при обследовании фундаментных плит на наличие пустот или разуплотнений грунта под подошвой плиты. Прибор можно использовать при обследовании ленточных фундаментов и насыпей.
Комплектация

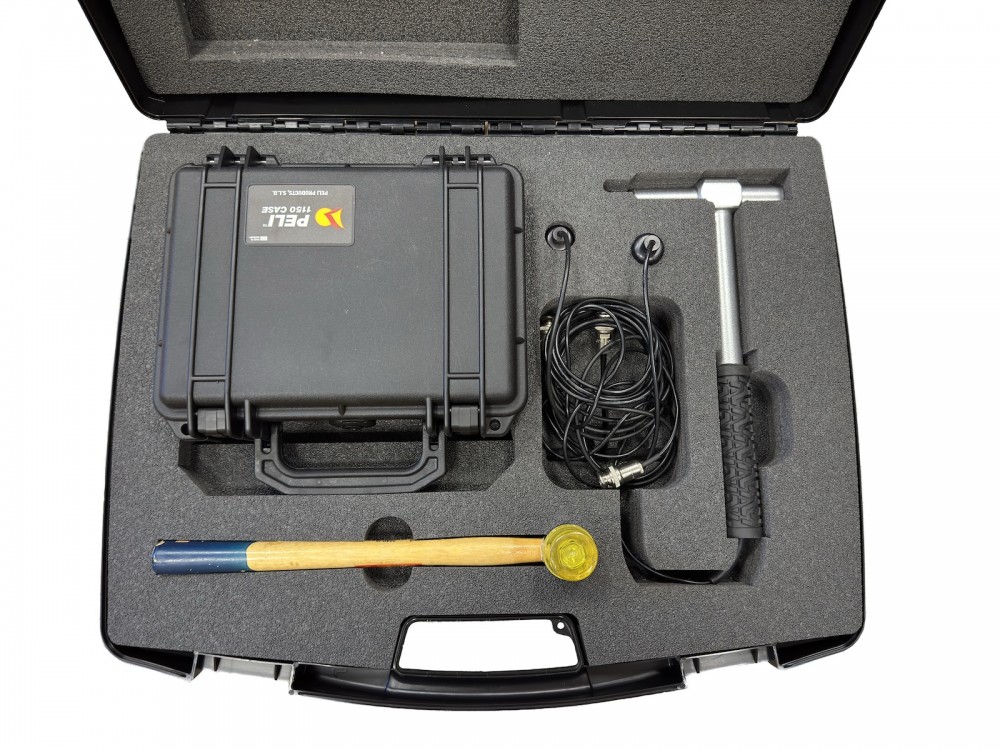

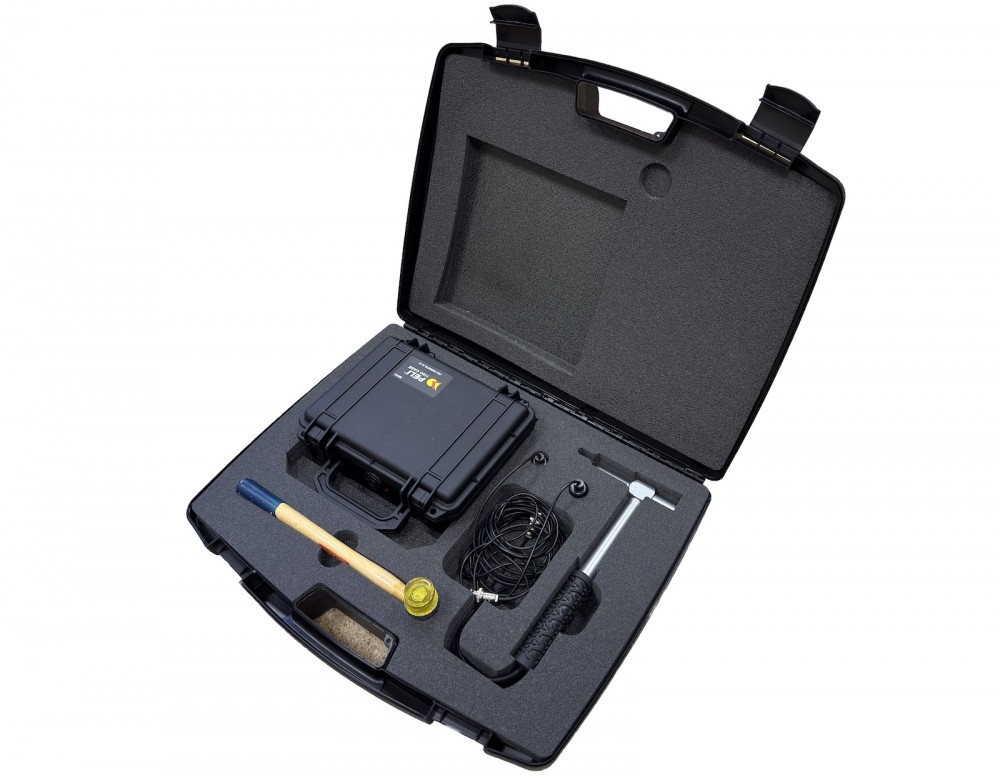

Электронный блок, сейсмоприемник, молоток с демпфером, кабель USB, зарядное устройство, программное обеспечение, упаковочный футляр, руководство по эксплуатации.

По спецзаказу: сейсмоприемник, молоток с встроенным пьезодатчиком, приспособление для установки сейсмоприемника на грунт, темпер.
Гарантия

Гарантийный срок эксплуатации 18 месяцев.

Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
Видео
Документы
Дополнительно

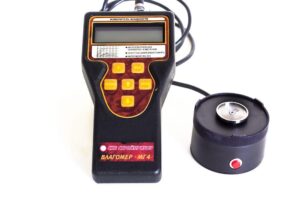

- Измеритель влажности древесины Влагомер-МГ4Д

  По запросу
- Вибродатчик боковой ВД8Б

  15 408 ₽

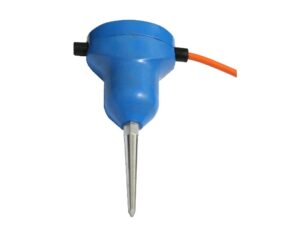

- Вертикальный геофон GS-ONE

  11 235 ₽

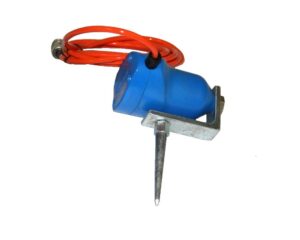

- Горизонтальный геофон GS-ONE

  11 235 ₽

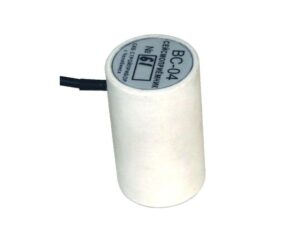

- Сейсмоприемник ВС-04

  11 235 ₽
- Сейсмодатчик двухкоординатный CД-2D

  46 866 ₽
- Сейсмоприемник

  11 984 ₽

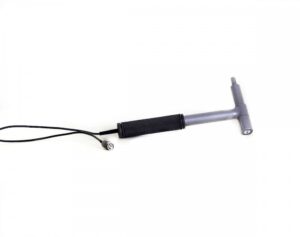

- Молоток с встроенным пьезодатчиком

  22 256 ₽

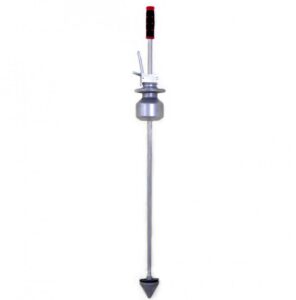

- Темпер с массой 5 кг

  26 750 ₽
- Темпер с массой 10 кг

  30 174 ₽

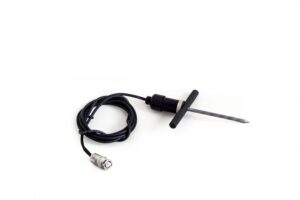

- Приспособление для крепления сейсмоприемника
