Прибор диагностики свай ИДС-2М

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип исследований	Обследование свай и фундаментов, Общие геофизические работы, СМР
  Методы	ВСП
  Количество каналов	1, 1…4, 2, 3, 4
  Диапазон частот	0,7…16000, 20…2000
  Напряжение, В	3,3…4,2
  Диапазон рабочих температур	-20…+50 / 95%
  Динамический диапазон	104
  Тип сейсмостанции	телеметрическая
  Диапазон измерений виброскорости, м/с	1×10⁻⁴ … 0,1
  Погрешность измерений виброскорости, %	±5
  Диапазон измерений периода, мс	0,5 … 50
  Погрешность периода (0,5–5 мс / 5–50 мс), %	±5 / ±1
  Частота дискретизации, кГц	1, 2, 4, 32, 96, 512
  Коэффициент искажений, %	0,03
  Шум (при усилении 64), мкВ	0,9
  Подавление синфазного сигнала, дБ	110
  Затухание на частоте Найквиста, дБ	120
  Коэффициенты усиления	0.125, 1, 8, 64
  Время работы, ч	12
  Защита	IP65
  Длина свай, м	1…100
  Удаление от ПК, м	60
  Интерфейс	Wi-Fi
  Срок службы, лет	10
  Наработка на отказ, ч	30000
  Гарантия, мес	18

• Описание

  Многоканальная система позволяет осуществлять инструментальный контроль железобетонных, буронабивных и железных свай, а также ленточных сплошных фундаментов, тоннелей метро и других сложных конструкций.

  Прибор диагностики свай ИДС-2М внесен в реестр средств измерений РФ. Регистрационный номер типа СИ 96805-25.

  Тип исследований.

  • СМР
  • Общие геофизические работы
  • Обследование свай и фундаментов

  Методы.

  • ВСП

  Тип сейсмостанции. Телеметрическая.

  Канальность.

  • 1 канал
  • 2 канал
  • 3 канал
  • 4 канал

  ИДС-2М предназначен для сейсмоакустического обследования свайных фундаментов.

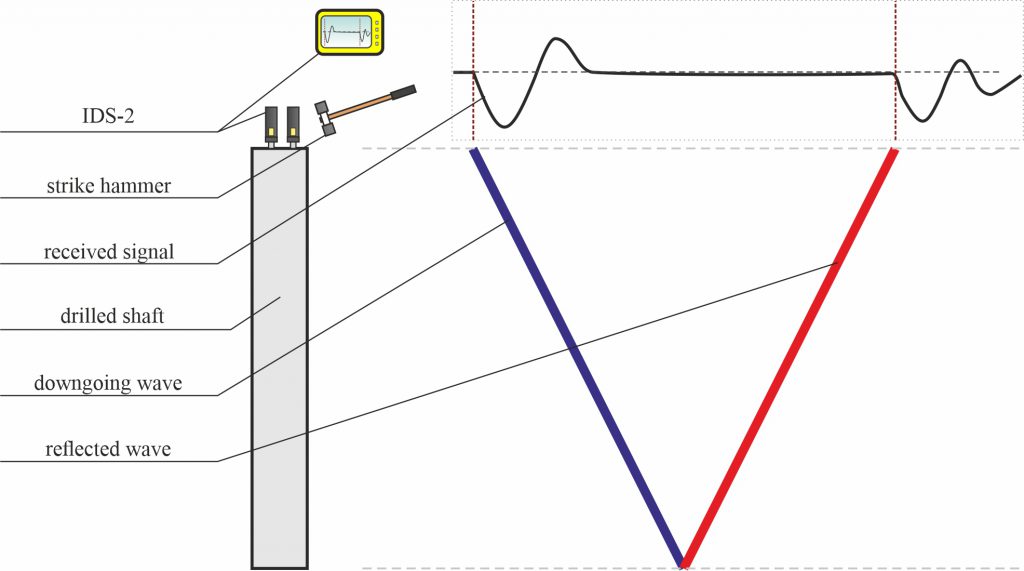

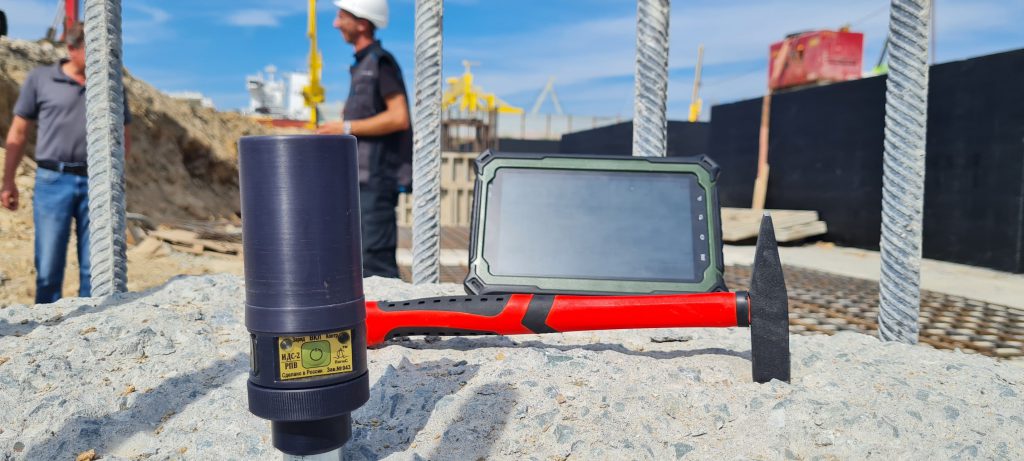

  Сейсмоакустический метод (Low strain impact testing, Sonic, SIT) основан на регистрации искусственно возбуждаемых упругих волн для получения сведений о длине и сплошности бетона сваи. Возбуждение упругих волн производится ударом молотком по оголовку сваи. Регистрация сигналов производится с помощью датчика, установленного на оголовке сваи.

  Метод предназначен для неразрушающего контроля качества бетонных и железобетонных свай, включая буронабивные сваи и сваи заводского изготовления. Методика также применяется для оценки длины деревянных свай, металлических свай-оболочек, шпунта, определения глубины заложения стен в грунте и фундаментов глубокого заложения.

  Метод позволяет:

  • дать оценку длины сваи с погрешностью 5-10%;
  • обнаружить значительные дефекты, составляющие не менее ±25% от площади сечения сваи;
  • обнаружить зоны стыка отдельных секций для составных свай;
  • выделить контрастные по акустическим свойствам слои вмещающего грунта.

  [1] Руководство по контролю качества скрытых работ геофизическими методами при строительстве подземных объектов, включая объекты метрополитена, на территории Москвы (Комплекс градостроительной политики и строительства города Москвы, 2021).

  [2] ASTM D5882-16. Standard Test Method for Low Strain Impact Integrity Testing of Deep Foundations; JGJ 106-2014 Technical Code for Testing of Building Foundation Piles (JGJ, China, 2014).

  Метод отличается проработанной нормативной регламентацией. Указания к проведению сейсмоакустического контроля качества свай содержатся в СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» и СП 46.13330.2012 «Мосты и трубы».

  Основной особенностью ИДС-2 является возможность использования в качестве телеметрической сейсмостанции. Записанные сигналы экспортируются на персональный компьютер в формате SEG-Y, что позволяет использовать для их обработки профессиональное геофизическое программное обеспечение.

  Приобретение нескольких регистраторов позволяет выполнять обследование ленточных фундаментов, плит и массивных монолитных конструкций, а также определять их контактные условия с вмещающим грунтом.

  С использованием многоканальной версии ИДС-2 возможно выполнение обследований импакт-методом, методом анализа акустического отклика и по методикам наземной сейсморазведки МПВ, МОВ-ОГТ, MASW и SASW.

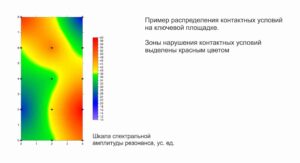

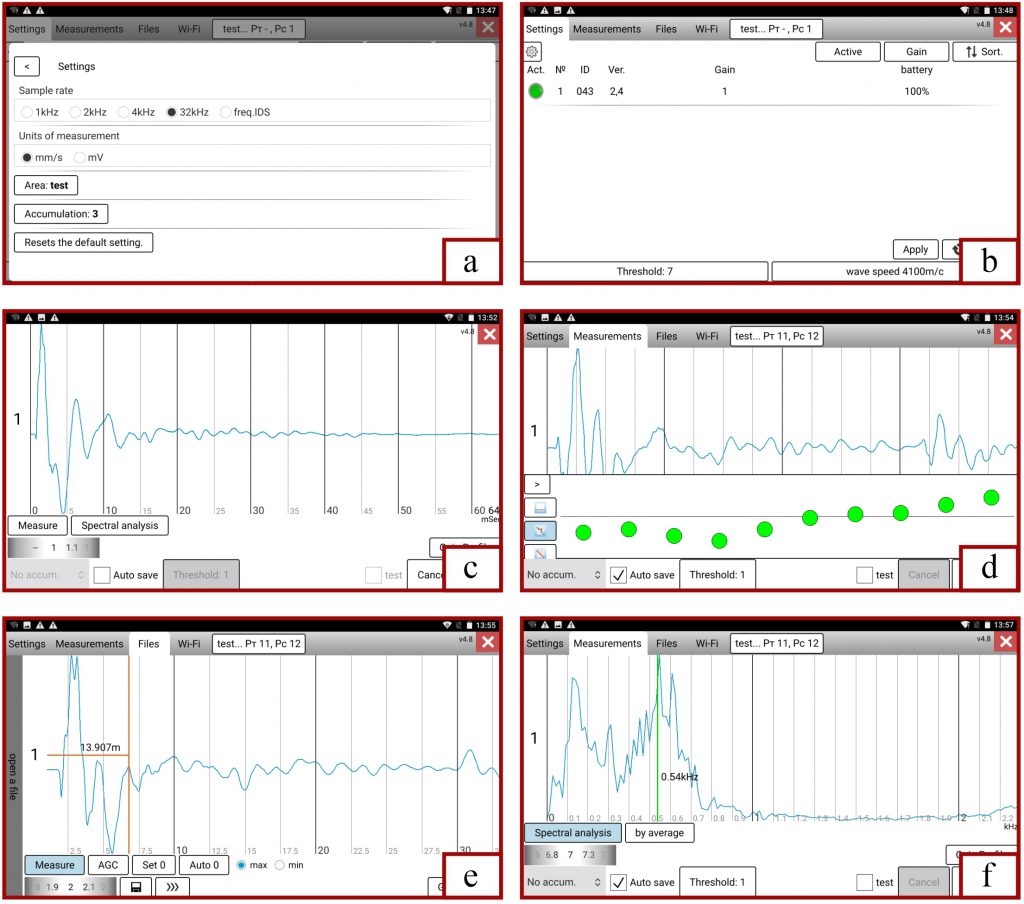

  ПО. Программа «Импакт-метод» создана для определения толщины, дефектов фундаментных плит и состояния контакта плиты с грунтовым основанием. Программа позволяет автоматизировать обработку данных, полученных измерителем длины свай ИДС-2.

• Видео




• Комплектация

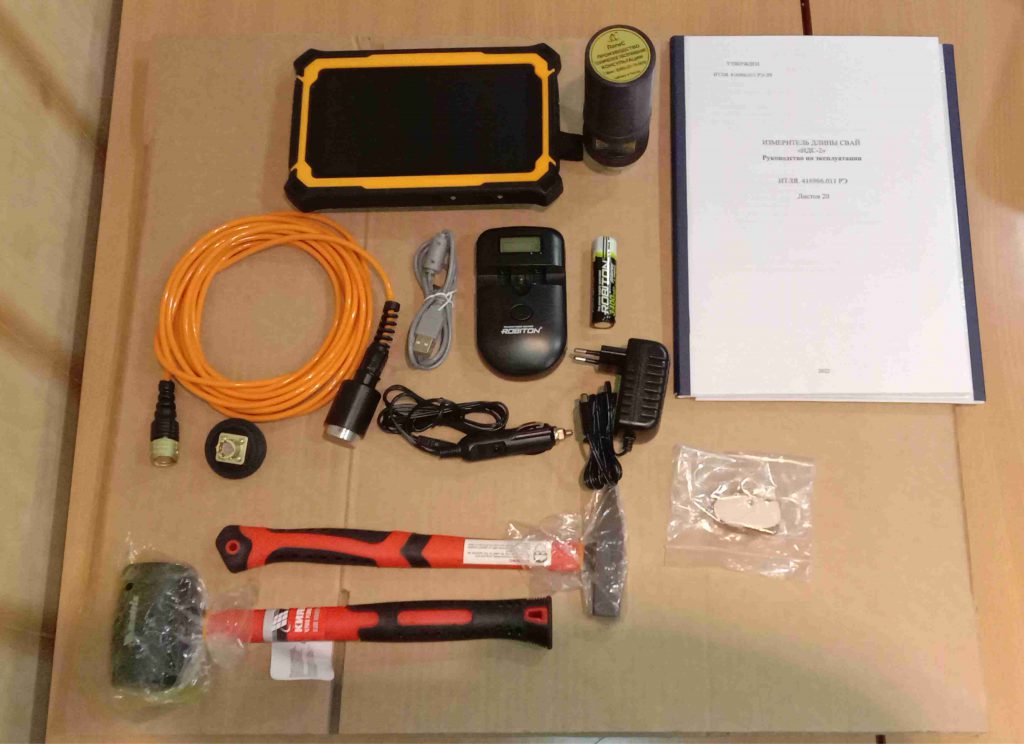

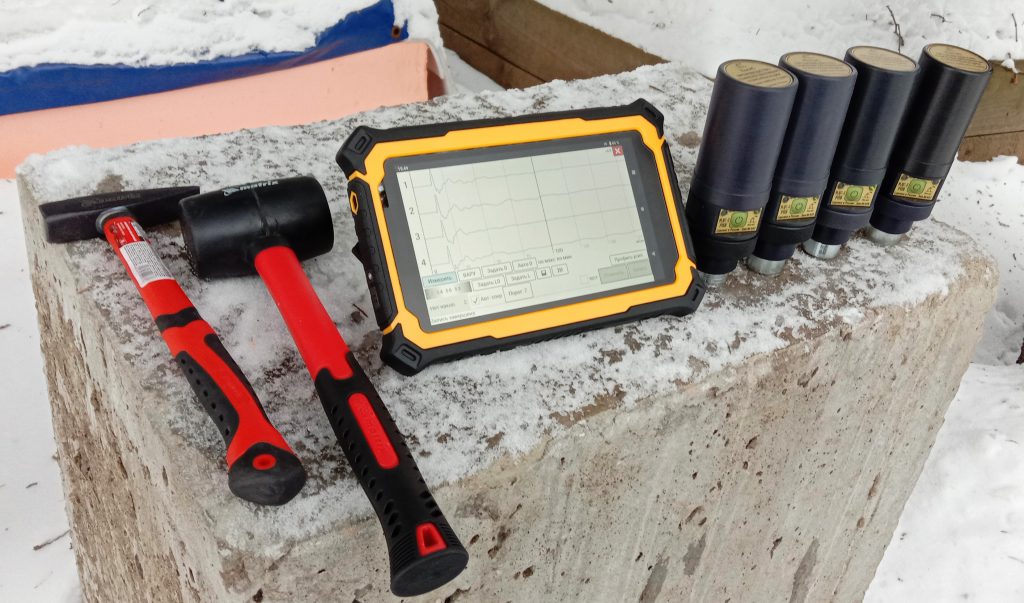

  Стандартный комплект поставки:
