ПМТ-3М стационарный микротвердомер по Виккерсу с поверкой

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Шкалы твердости	HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HV 0,01; HV 0,025; HV 0,05; HV 0,1; HV 0,2; HV 0,3; HV 0,5; HV 1, HV, HK
  Тип нагружения	автоматический
  Время выдержки, с	0-60
  Диапазон измерений	8…2900, от 50 до 1000, от 50 до 1500, от 50 до 350, от 50 до 550, от 50 до 850
  Погрешность измерений	±10,0; ±20,0; ±35,0; ±70,0; ±120,0, ±15,0; ±25,0; ±45,0; ±90,0; ±110,0, ±15,0; ±30,0; ±60,0; ±100,0; ±110,0, ±15,0; ±35,0; ±60,0; ±100,0, ±20,0; ±35,0, ±20,0; ±35,0; ±65, ±8,0; ±15,0; ±25,0; ±50,0; ±75,0
  Испытательная нагрузка	0.098, 0.245, 0.490, 0.981, 1.961, 2.942, 4.903, 9.807
  Относительная влажность	±1,0, ±1,5, до 80
  Температура окружающей среды	от 15 до 28
  Диапазон увеличения оптической системы	от 20х до 400х
  Тип привода турели	автоматический
  Тип измерения диагонали отпечатка, расчёта и отображения на дисплее значения микротвёрдости	автоматический
  Тип выбора прилагаемой нагрузки	механический
  Тип подъёмного механизма координатного стола	механический
  Скорость нагружения, мкм/с	50
  Окуляр с измерительной сеткой	10х
  Объективы в турели (встроенные)	10х (для наблюдения) и 40х (для измерений)
  Минимальная единица измерения (дискретность), мкм	0,01
  Сохранение, вывод и распечатка данных измерений твёрдости на встроенном принтере	имеется
  Количество ячеек памяти	60
  Дисплей	8” сенсорный цветной
  Интерфейс связи с ПК	RS232/USB
  ПО для контроля измерения твёрдости, хранения и обработки данных и работы с изображениями	имеется
  Напряжение питания, В	220 ±10 %
  Потребляемая мощность, Вт, не более	400
  Средний срок службы, лет, не менее	10
  Атмосферное давление, кПа	от 84 до 106,7

• Описание

  Основные сведения о стационарном твердомере по Виккерсу и Микровиккерсу ПМТ-3М. Изготовитель: ООО «Восток-7» (РФ). Состояние: новое изделие.

  Первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

  Назначение средства измерений. Микротвердомеры Виккерса предназначены для измерений твёрдости металлических и неметаллических материалов по шкалам Микро Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и ГОСТ 2999-75. Приборы осуществляют прямое измерение твёрдости по методу Виккерса и Кнупа (доп. опция) путём непосредственного нагружения, а также позволяют переводить измеренные результаты в шкалы Роквелла, Супер-Роквелла, Бринелля, Виккерса и Кнупа. Корреляция выполняется по стандарту ASTM E-140.

  Микротвердомеры используются для определения твёрдости металлических конструкций, небольших и мелких деталей, тонких пластин, металлической фольги, тонко-тянутой проволоки, тонких упрочнённых слоёв и слоёв с гальваническим покрытием, поверхностей с индукционной закалкой или науглероженных материалов, а также абразивов, керамики, стекла, минералов и полимеров.

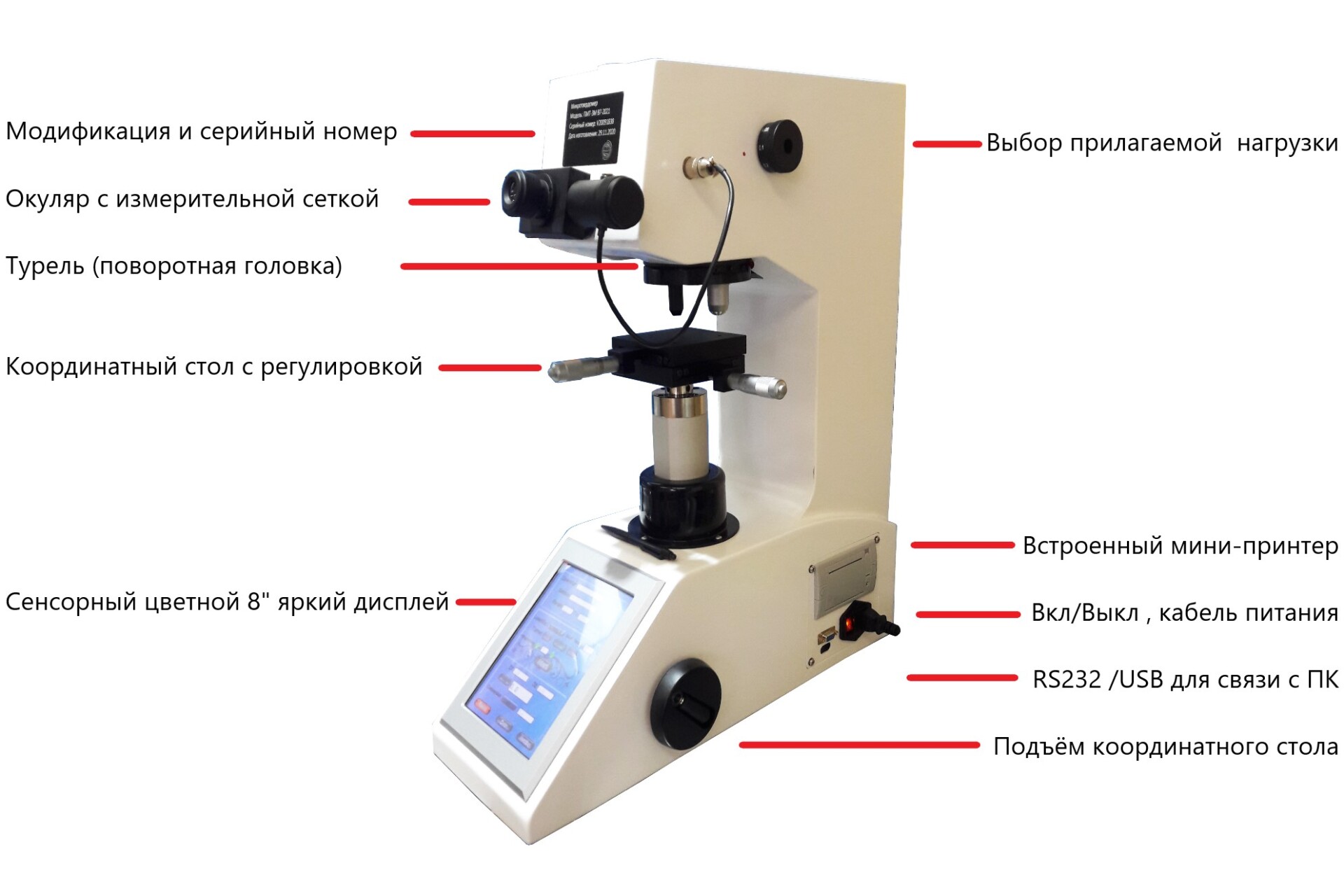

  Принцип действия основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка. Микротвердомер состоит из силовой рамы, механизма приложения нагрузки, сенсорного экрана и оптической системы.

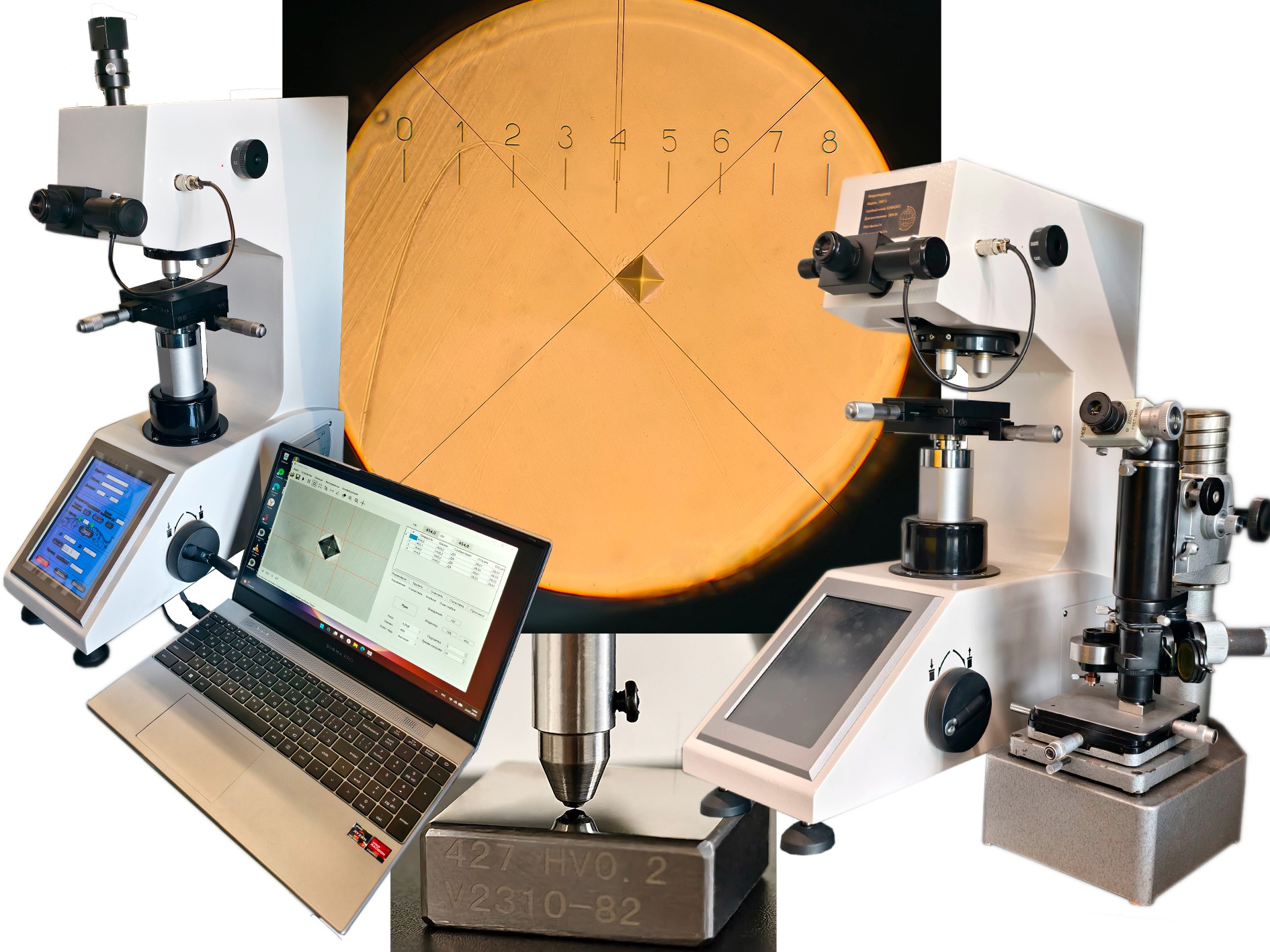

  ПМТ-3М — модернизированная модификация модели ПМТ-3 с автоматическим приводом турели и диапазоном увеличения оптической системы от 20х до 400х. Предусмотрена возможность установки цифровой видеокамеры и подключения к ПК для обработки данных измерения твёрдости с помощью специализированного ПО.

• Особенности

  • Прямое измерение твёрдости путём непосредственного нагружения по шкалам HV (Виккерса) и HK (Кнупа).
  • Косвенное определение по шкалам Роквелла, Супер-Роквелла, Виккерса и Кнупа путём конвертации результатов.
  • Автоматизация приложения, выдержки и снятия нагрузки, измерения диагонали отпечатка, расчёта и отображения значения микротвёрдости.
  • Встроенная память на 60 измерений с расчётом максимального, минимального, среднего значения и размаха серии.
  • Сенсорный цветной дисплей 8” со стилусом.

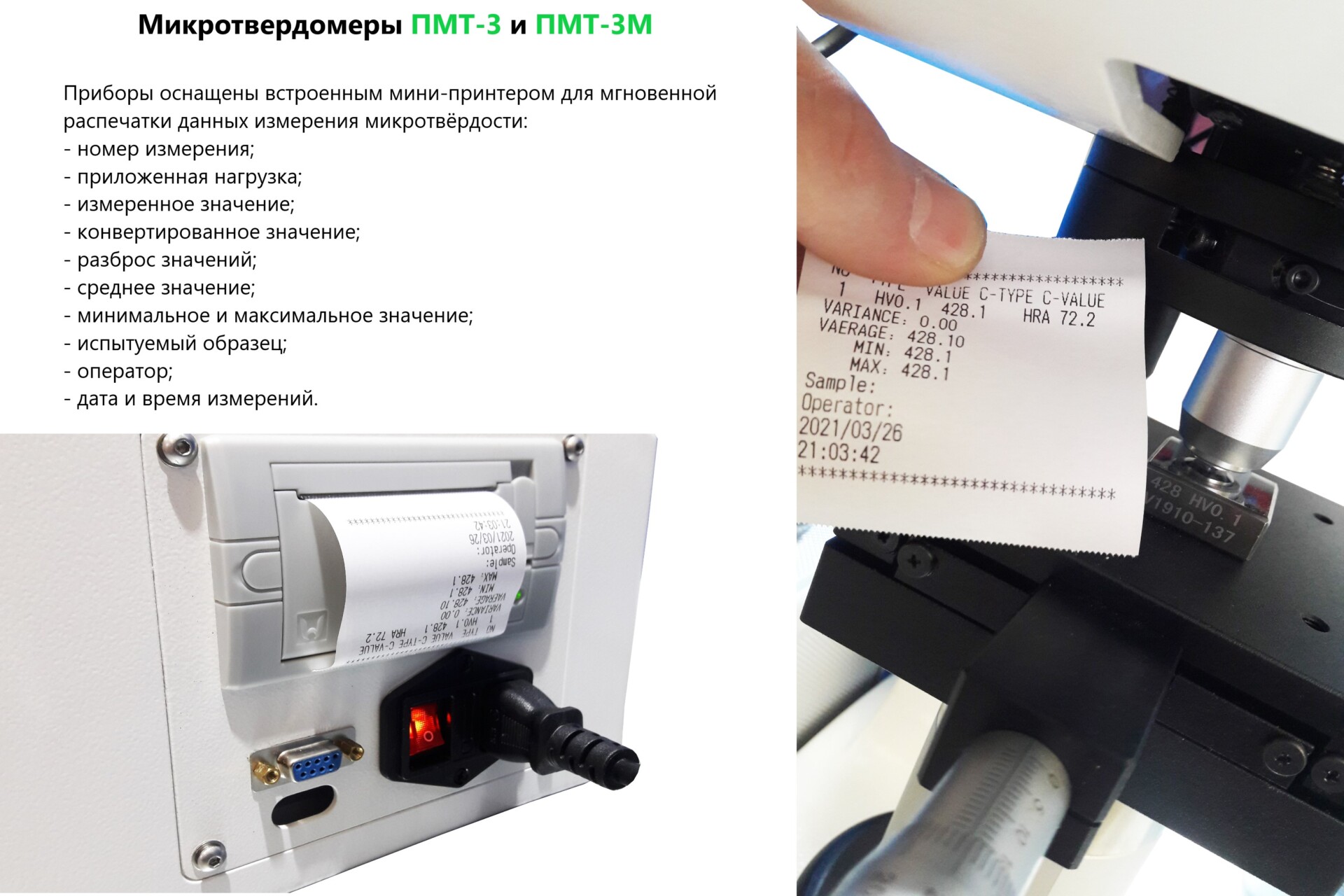

  • Встроенный мини-принтер для распечатки данных измерения.
  • Автоматический привод турели.
  • Цифровая видеокамера и специализированное ПО для управления испытаниями, хранения, статистической обработки и вывода результатов на ПК.

• Документы

  • KZ.02.03.024270-2025/86208-22
  • ЕАЭС RU Д-RU.РА04.В.65675/24
  • 2023-09 Объединённое РЭ. Микротвердомеры ПМТ-3 и ПМТ-3М. РЭ
  • Описание типа средства измерений 86208-22. Микротвердомеры Виккерса Восток-7
  • Методика поверки микротвердомеров Виккерса Восток-7 — ГРСИ 86208-22
  • (KZ) Қазақстан — Өлшем құралдарының типін бекітуді тану туралы сертификат — Микротвердомерлер Виккерса Восток-7

• Комплектация

  • Микротвердомер выбранной модели ПМТ-3 / ПМТ-3М — 1 шт.
  • Алмазный наконечник Виккерса — 1 шт.
  • Алмазный наконечник Кнупа — по заказу.
  • Встроенная цифровая камера в комплекте с ПО и встроенный мини-принтер для версии ПМТ-3М — 1 шт.
  • Паспорт ПМ-ПС — 1 экз.
  • Руководство по эксплуатации ПМ-РЭ — 1 экз.
  • Ось для грузов — 1 шт.
  • Грузы — 6 шт.
  • Координатный предметный стол — 1 шт.
  • Отвёртка — 1 шт.
  • Установочные опоры с регулировкой по высоте — 4 шт.
  • Измерительный уровень — 1 шт.
  • 10-кратный микроокуляр — 1 шт.
  • Комплект мер твёрдости по микро Виккерсу — 1 шт.
  • Запасные предохранители (2А) — 2 шт.
  • Шнур питания — 1 шт.
  • ПО на USB-носителе, ключ активации для версии ПМТ-3М — 1 шт.
  • Стилус — 1 шт.
  • Пылезащитный мешок — 1 шт.
  • Инструкция по эксплуатации — 1 шт.
