Образцы шероховатости ОШС-ШП параметр Ra

Name: Образцы шероховатости ОШС-ШП параметр Ra
SKU: 80550
Price: 41900 RUB
Availability: InStock

В наличии

Образцы шероховатости ОШС-ШП предназначены для визуального и тактильного контроля шероховатости металлических деталей после обработки на металлорежущих станках.

Образцы выпускаются наборами из шести значений Ra, изготавливаются из стали СТ45 и поставляются с поверкой или калибровкой.

Задать вопрос
Поделиться

Технические характеристики

Измеряемые параметры шероховатости	Ra, Rz, Rmax, Sm, S и др.
Диапазон измерений	0.1, 0.16, 0.2, 0.32, 0.4, 0.63, 0.8, 1.25, 1.6, 2.5, 3.2, 5
Точность	-17…+12, 4, 9
Материал образцов	СТ45: сталь конструкционная углеродистая качественная
Условия эксплуатации: температура окружающей среды	-20…+40 °С
Условия эксплуатации: влажность	≤98%
Средний срок службы	5 лет
Интервал между поверками	2 года
Способ обработки	ШП — шлифование периферией круга
Форма образца	плоская

Описание
Образцы шероховатости поверхности модификации В7-1833 ОШС-ШП по ГОСТ 9378-93 предназначены для контроля шероховатости поверхности металлических деталей после или в процессе обработки на металлорежущих станках методом визуального сравнения или осязания. Образцы применяются при контроле обрабатываемых деталей, контроле труднодоступных поверхностей, выборе и назначении шероховатости поверхности, а также для учебных целей. Образцы являются рабочими средствами измерений согласно ГОСТ 8.296-2015 и не предназначены для контроля приборов измерения шероховатости.

ОШС изготавливаются по ГОСТ 9378-93 и выпускаются в виде наборов определённого вида обработки: точение, расточка, строгание, шлифование периферией круга, точение торцовое, фрезерование и другие способы обработки. Материал образцов — сталь, медь, алюминий, титан, латунь и другие металлы по заявке заказчика. По умолчанию образцы изготавливаются из СТ45 — конструкционной углеродистой качественной стали.

Образцы изготавливаются с различными номинальными значениями параметра шероховатости Ra. Дополнительно поверхность образцов может оцениваться параметрами Rz, Rmax, Sm, S и другими параметрами, значения которых приводятся как справочные по результатам измерений.

Порядок работы. Контроль шероховатости поверхности детали по параметру Ra или Rz производится путём сравнения с образцом визуально и на ощупь, проводя ногтем вдоль линии максимальной шероховатости поверхности. Подбирается образец соответствующего вида обработки, номинальное значение шероховатости которого соответствует значению шероховатости контролируемой детали.

Методы контроля. Методика поверки РТ-МП-5412-445-2019. Интервал между поверками — 2 года.

Обозначение и заказ. Образцы поставляются наборами из 6 шт. с различными номинальными значениями Ra, возможна поставка отдельных образцов. Номинальное значение параметра шероховатости, условное обозначение способа обработки и материал нанесены со стороны рабочей поверхности образца.
- ОШС-ШП Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 — 3 комплекта.
- ОШС-ФТ Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 — 1 комплект.
- ОШС-ТТ Ra 0,8 — 1 комплект из 6 шт. образцов.
Срок изготовления — 30 дней при отсутствии на складе. Все наборы поставляются со свидетельством о поверке, номер в госреестре 76029-19. Срок поверки — 2 дня.

Изготовитель: ООО «Восток-7» (РФ). Образцы изготовлены по заказу «Восток-7» московским инструментальным заводом «Калибр», который их разработал и выпускает с 1932 г.

Воспроизводимые способы механической обработки. Точение — цилиндрическая выпуклая форма, обозначение Т; расточка — цилиндрическая вогнутая форма, обозначение Р; фрезерование цилиндрическое — плоская форма, обозначение ФЦ; шлифование периферией круга — плоская, цилиндрическая выпуклая или цилиндрическая вогнутая форма, обозначения ШП, ШЦ и ШЦВ; точение торцовое — плоская форма, обозначение ТТ; фрезерование торцовое — плоская форма, обозначение ФТ.

Расположение неровностей — прямолинейное. Образцы шероховатости характеризуют особенности только воспроизводимого способа обработки. ФЦ временно не изготавливается и недоступен для заказа.

Условия эксплуатации. Температура окружающей среды — -20…+40 °С, влажность — ≤98%. Средний срок службы — 5 лет.

Отклонение среднего значения параметра шероховатости от номинального не превышает (-17…+12) %. Среднее квадратичное отклонение от среднего значения параметра шероховатости не превышает 9% для образцов ШП, ШЦ, ШЦВ, ФЦ и ФТ; 4% для Т, ТТ и Р.

Справочные материалы. Для контроля шероховатости поверхности используются качественный метод сравнения с образцами ОШС и количественный метод с использованием контактных и бесконтактных приборов.
- Ограничительные и соединительные поверхности — Ra=20…2,5 мкм, Rz=80…10 мкм.
- Установочные поверхности — Ra=20…2,5 мкм, Rz=80…10 мкм.
- Рабочие поверхности — Ra=2,5…0,16 мкм, Rz=10…0,8 мкм.
- Специальные поверхности — Ra=5,0…1,25 мкм, Rz=20…6,3 мкм.
Комплектация

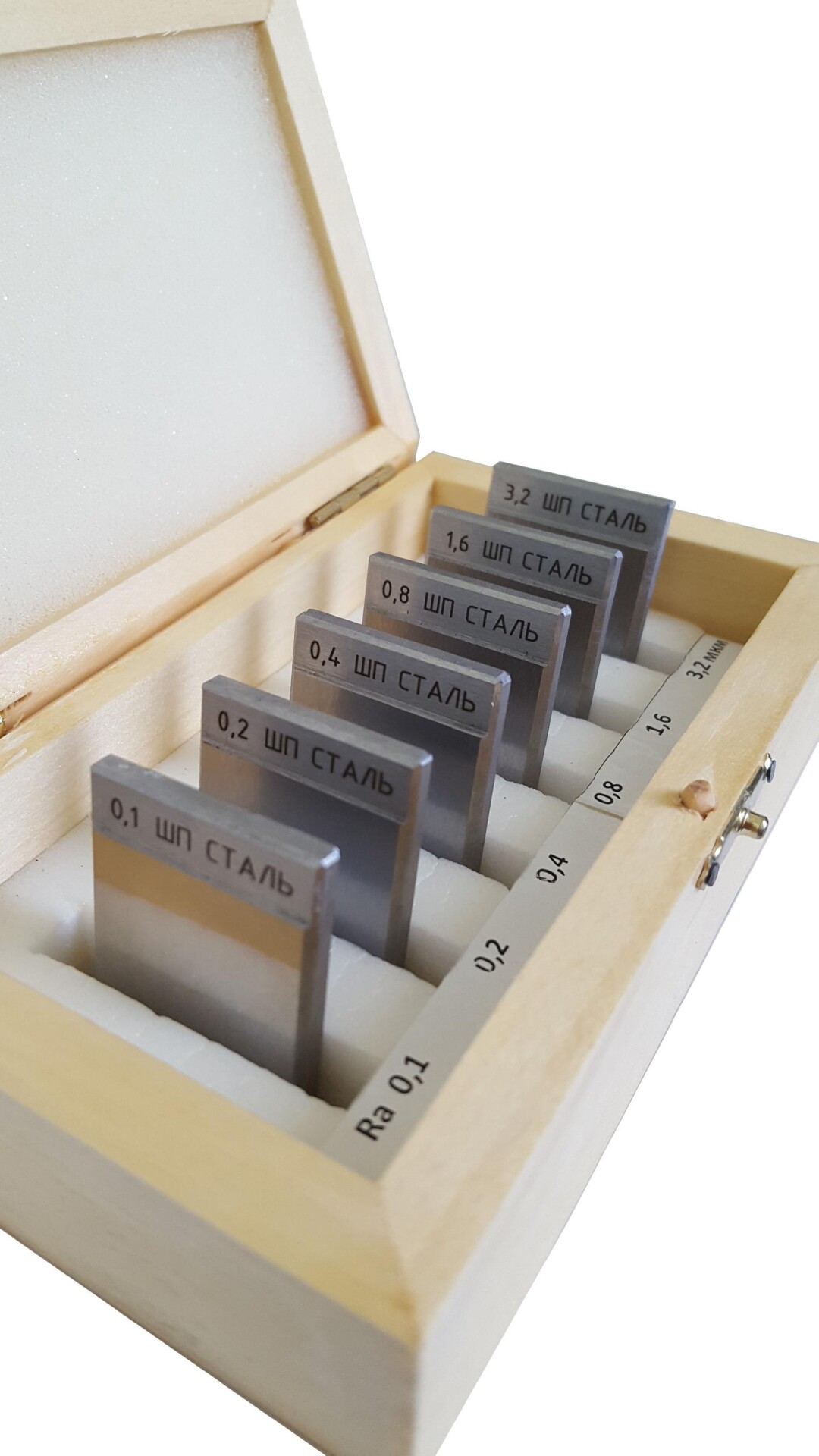

Набор с поверкой:
- Образец Ra = 0,1 мкм — 1 шт.
- Образец Ra = 0,2 мкм — 1 шт.
- Образец Ra = 0,4 мкм — 1 шт.
- Образец Ra = 0,8 мкм — 1 шт.
- Образец Ra = 1,6 мкм — 1 шт.
- Образец Ra = 3,2 мкм — 1 шт.
- Футляр — 1 шт.
- Паспорт — 1 шт.
Набор с калибровкой:
- Образец Ra = 0,16 мкм — 1 шт.
- Образец Ra = 0,32 мкм — 1 шт.
- Образец Ra = 0,63 мкм — 1 шт.
- Образец Ra = 1,25 мкм — 1 шт.
- Образец Ra = 2,5 мкм — 1 шт.
- Образец Ra = 5 мкм — 1 шт.
- Футляр — 1 шт.
- Паспорт — 1 шт.
- Свидетельство о калибровке — 1 шт.
