MS150 TuScan — Мобильный сканер к антенной решетке серии М90, M91 для механизированного УЗК

В наличии

Описание
Производитель: Россия

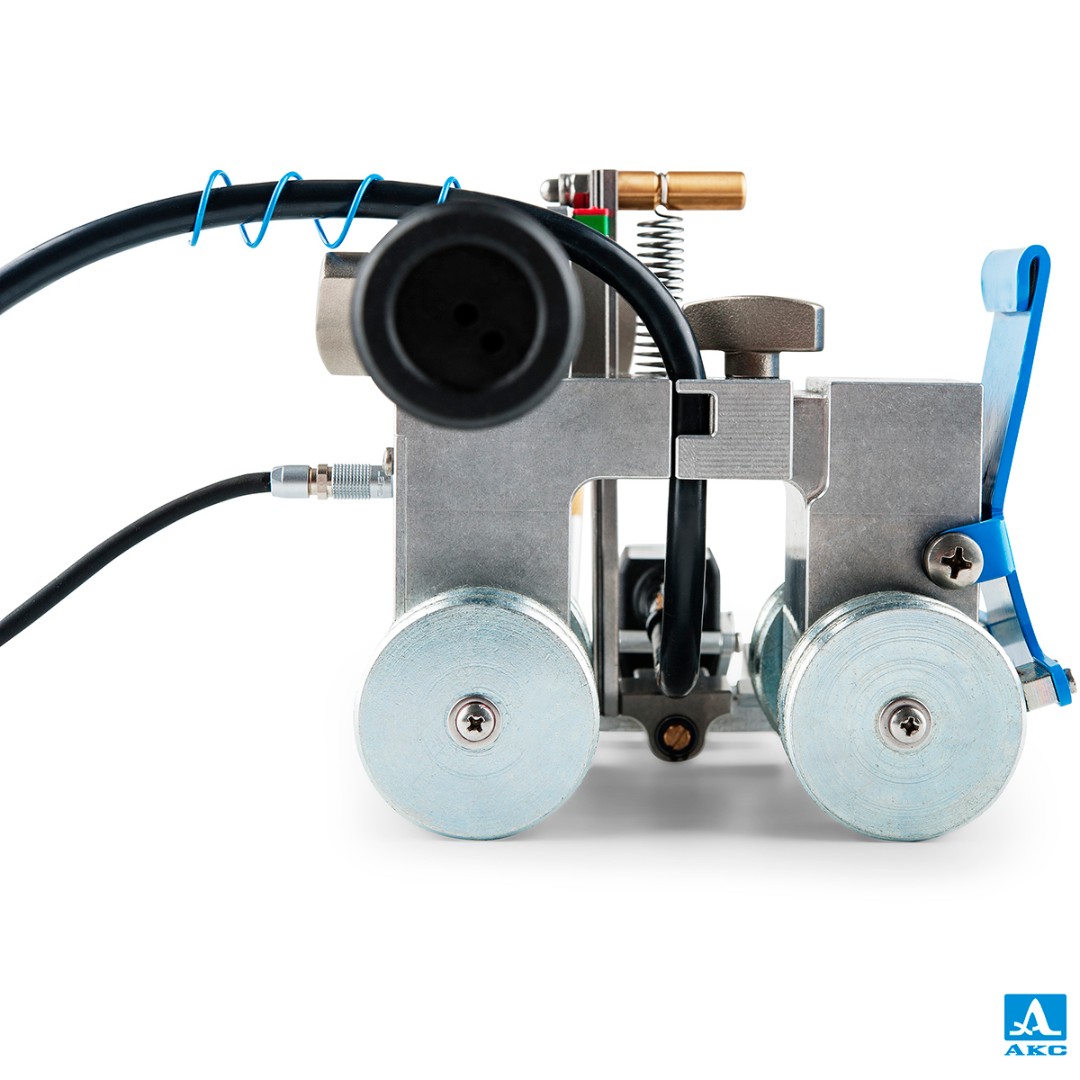

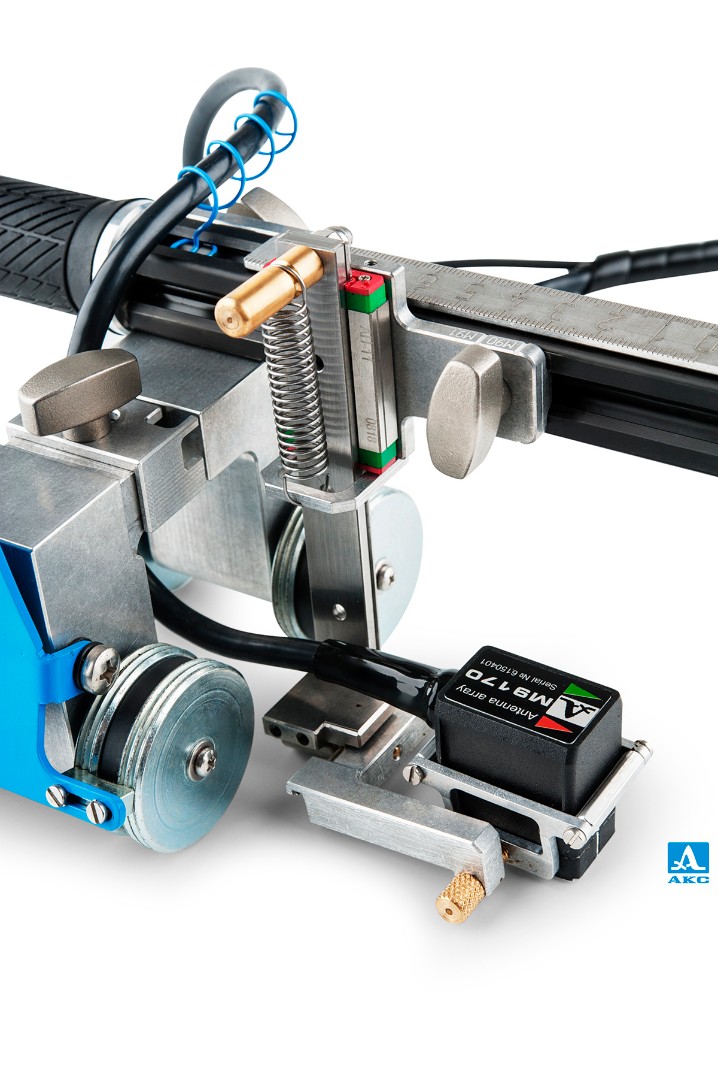

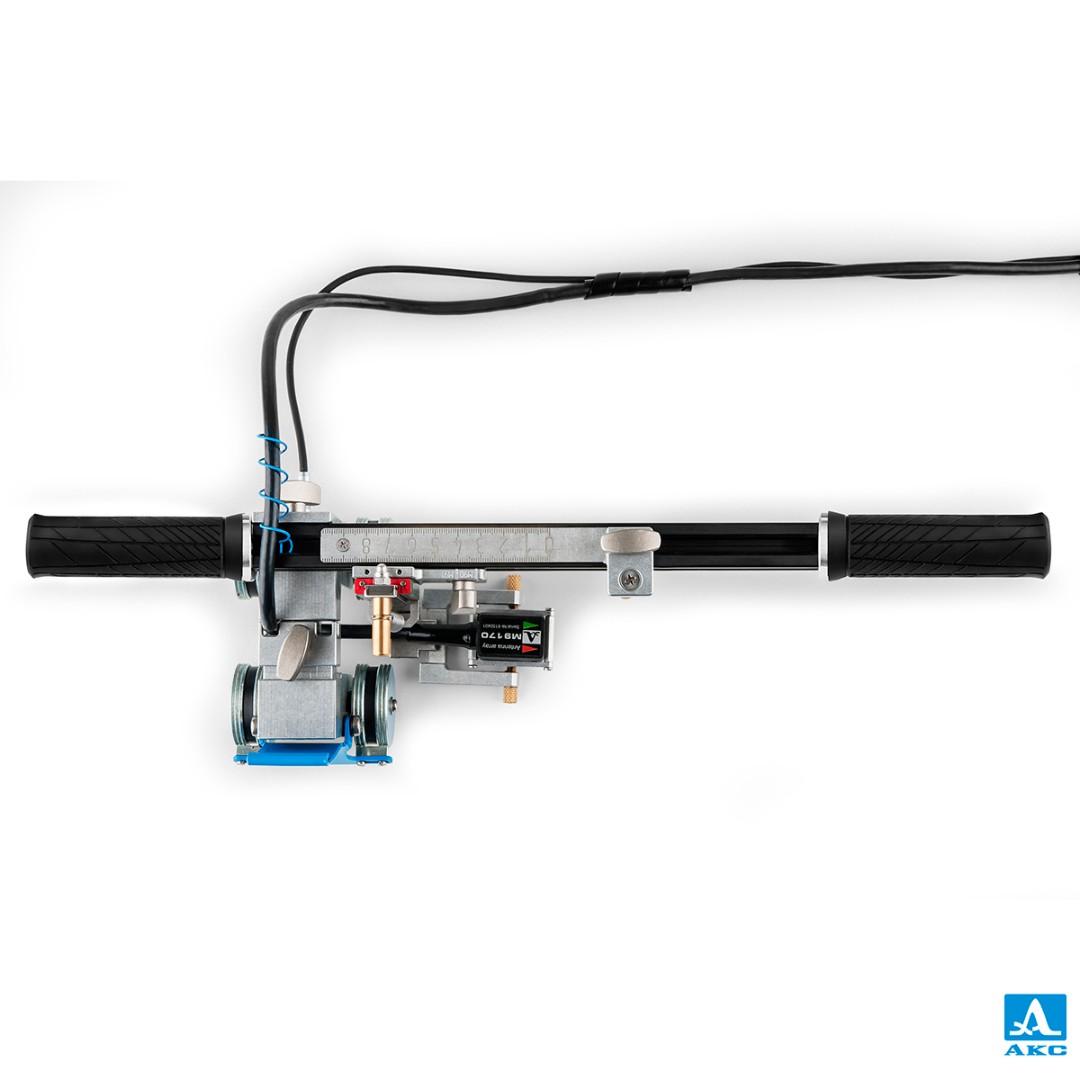

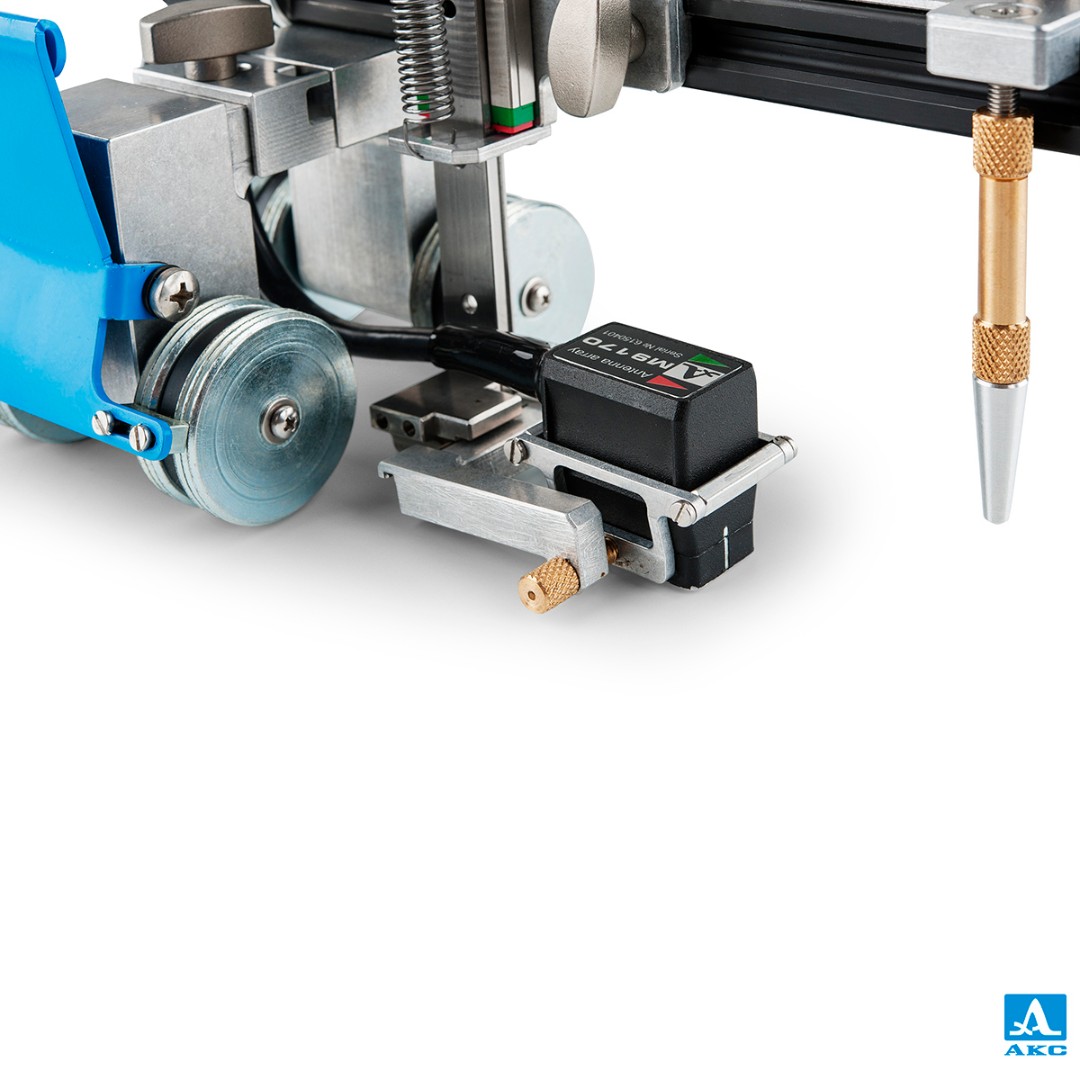

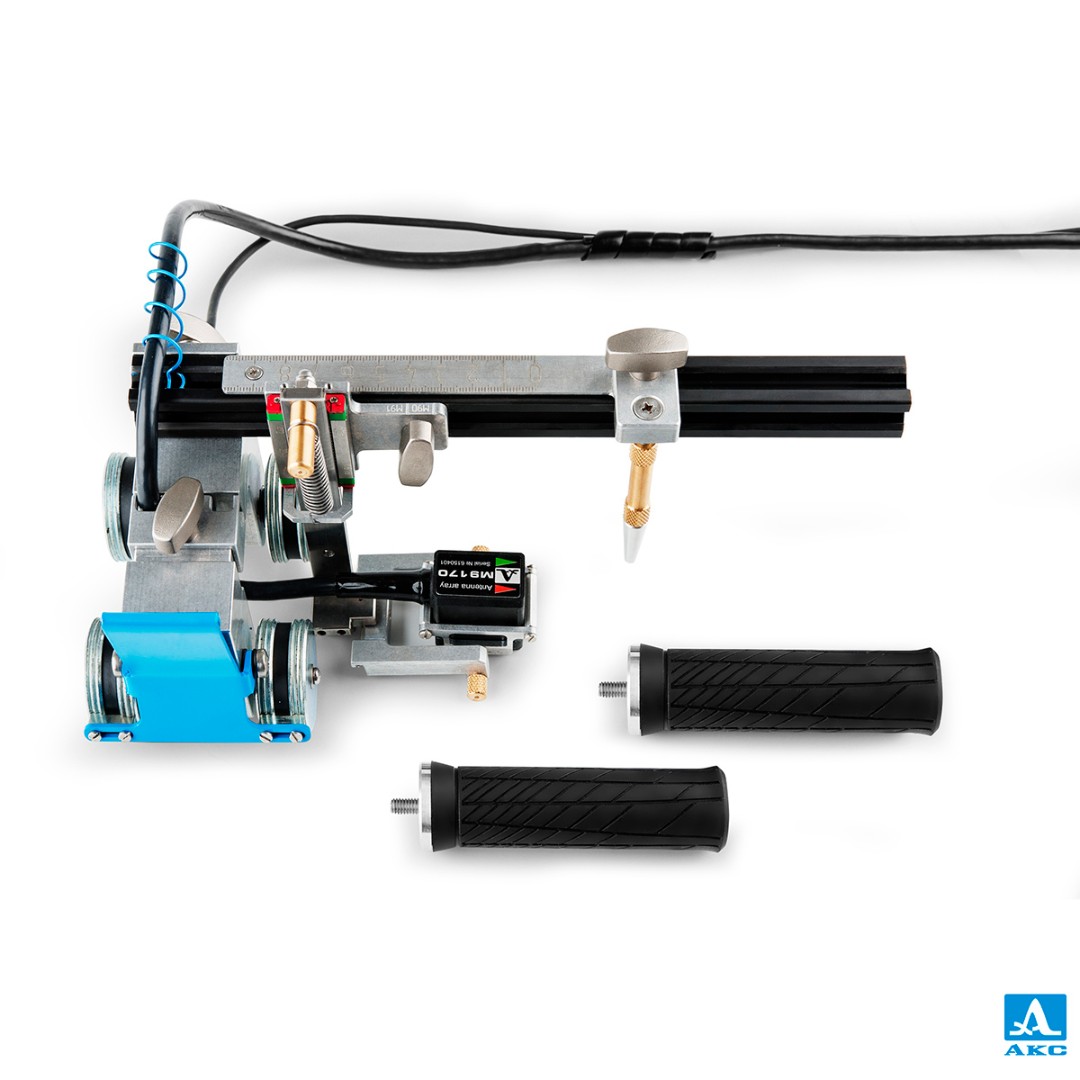

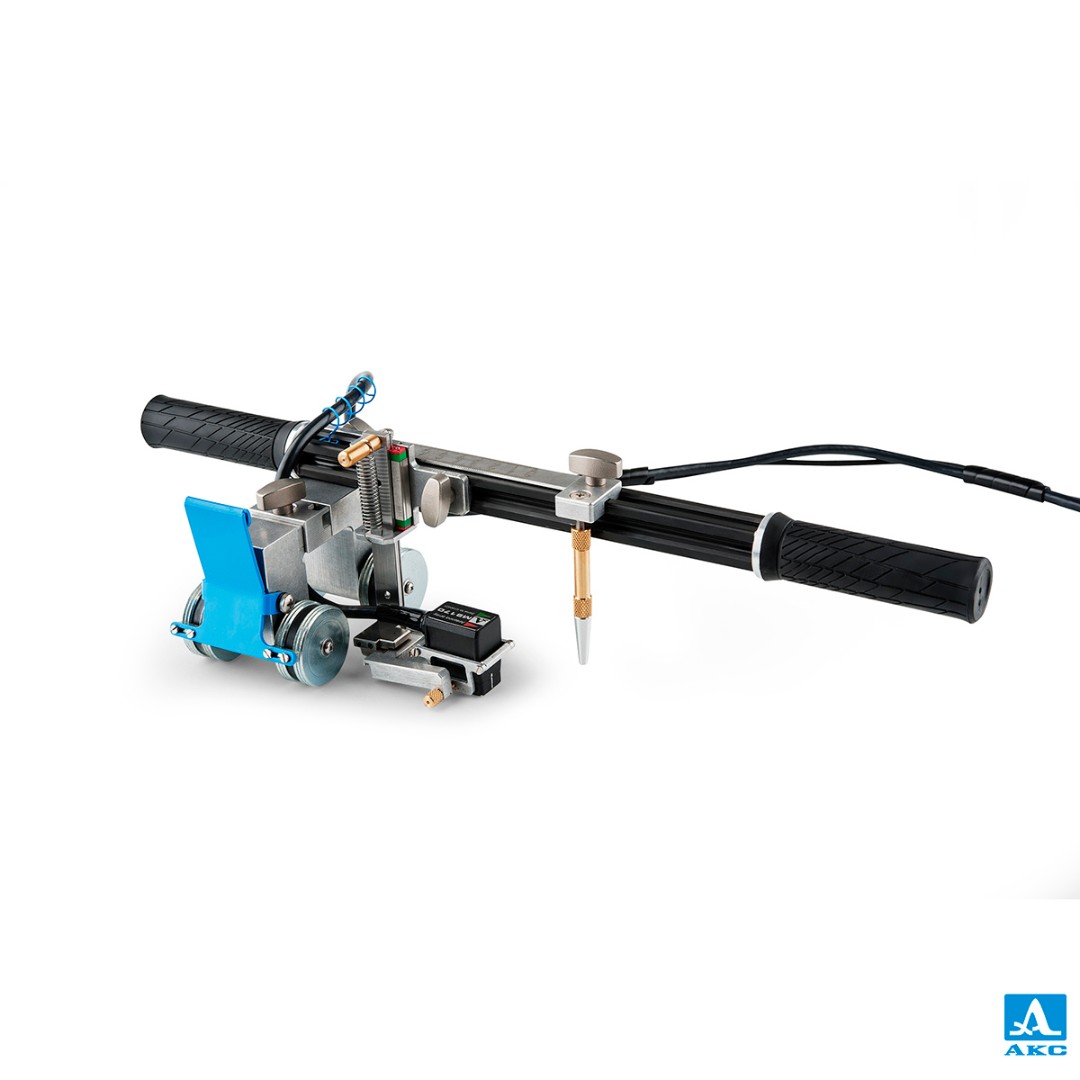

MS150 TuScan - Мобильный сканер к антенной решетке серии М90, M91 для механизированного УЗК.

Использование антенных решеток (АР) в составе мобильного сканера позволяет равномерно перемещать АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D - Сканы) позволяют проводить комплексный анализ всего сварного соединения.

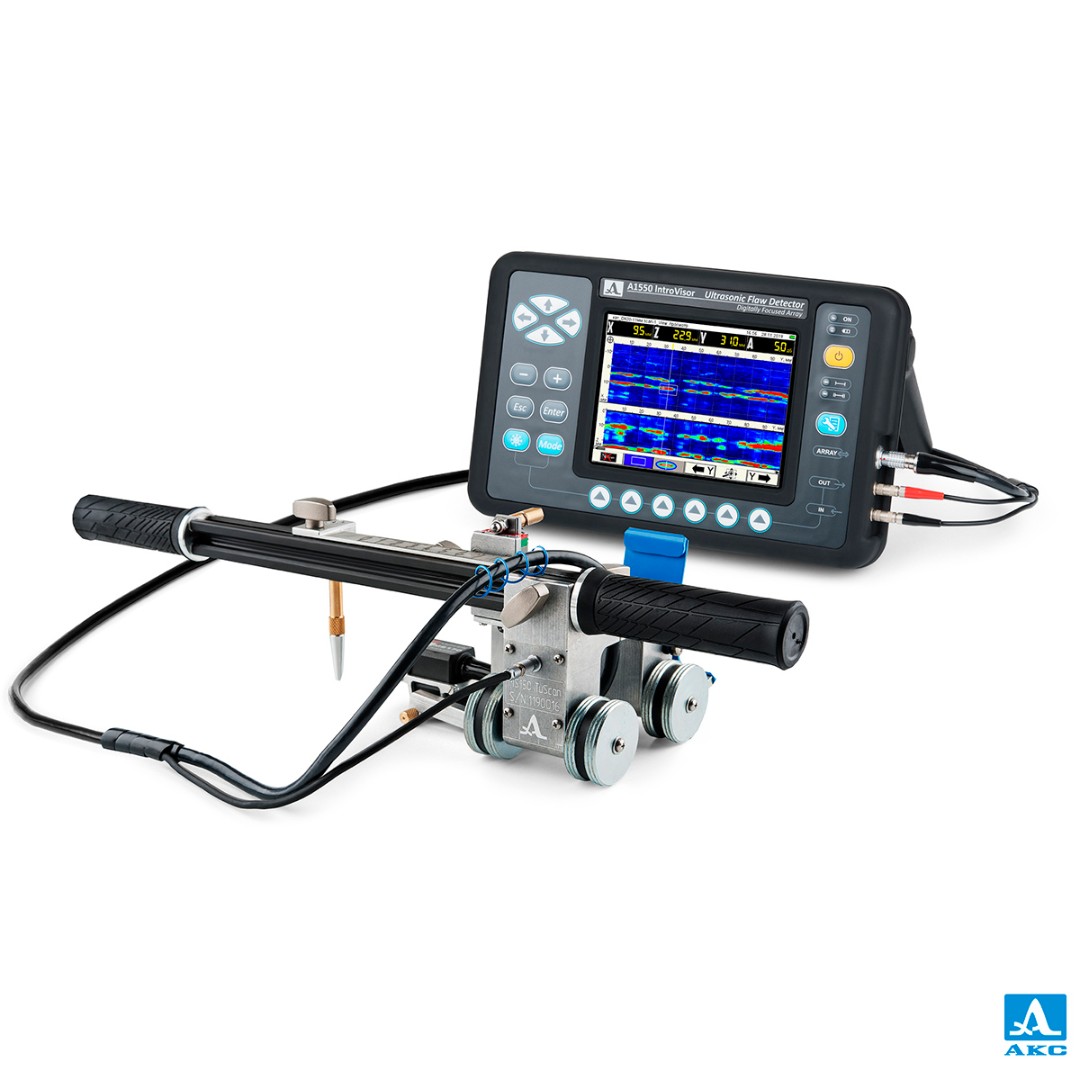

С целью проведения механизированного контроля мобильный сканер MS150 TuScan с установленной АР необходимо соединить с электронным блоком ультразвукового дефектоскопа - томографа А1550 IntroVisor с помощью одинарного кабеля LEMO4-LEМO4 для последующей записи полученных координат дефектов.

Опционально мобильный сканер MS150 TuScan может быть использован с ультразвуковым дефектоскопом - томографом А1525 Solo. Для этого необходимо дополнить прибор специализированной версией внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН) за отдельную плату.

Режимы работы

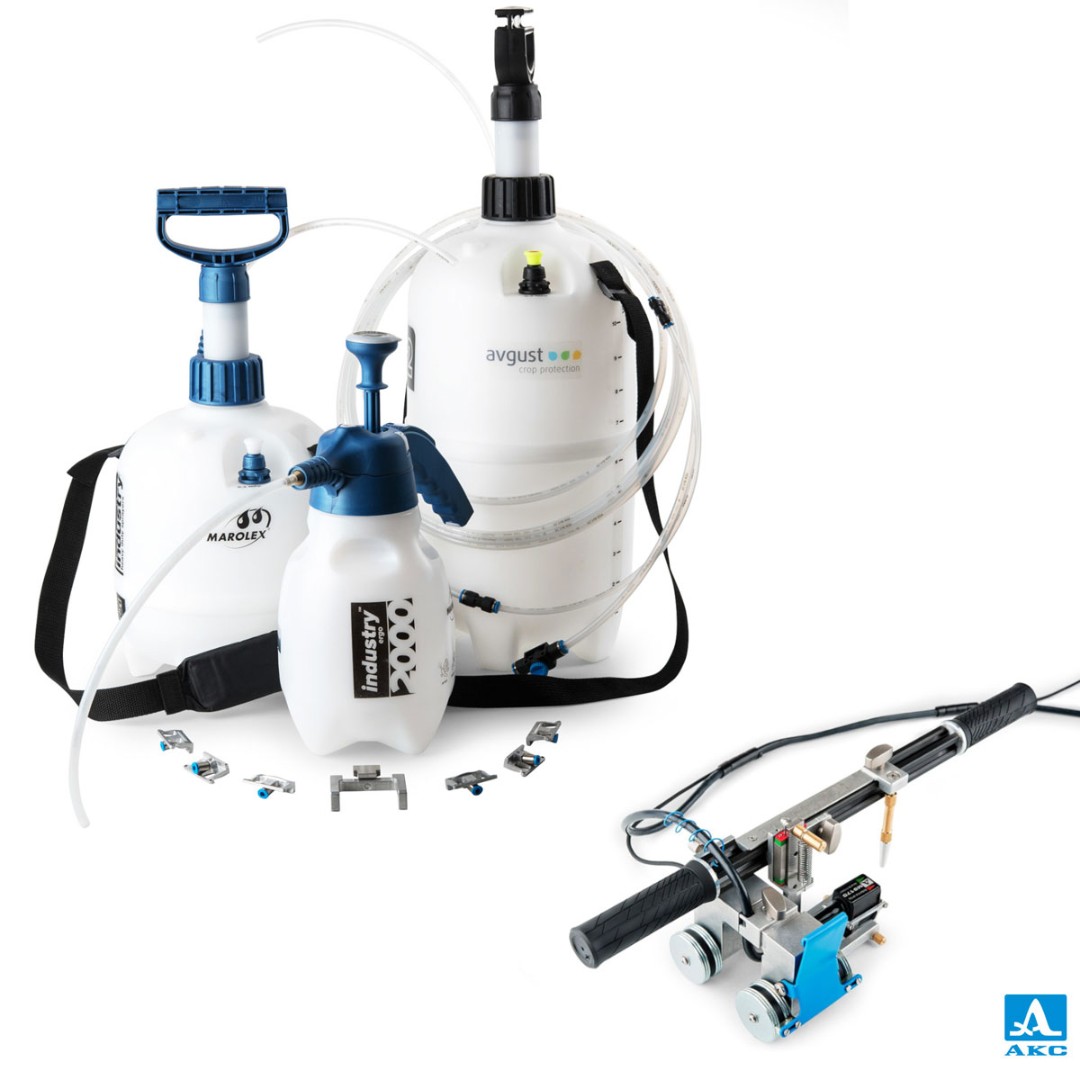

Механизированный контроль сварных швов с автоматической подачей жидкости

Опционально сканер необходимо доукомплектовать следующим оборудованием:
1. Баллон для жидкости объемом 2, 5 и 12 литров.
2. Комплект трубок, соединительных переходов, регулятор, клапан.
3. Для контроля труб разных диаметров:
  - рамка 1 для труб диаметром 57, 63, 76, 89 мм;
  - рамка 2 для труб диаметром 108, 114, 133, 159, 168, 219 мм;
  - рамка 3 для труб диаметром 273, 325, 355, 377 мм и плоской поверхности;
  - акустический модуль М9170 (для рамки 1) притертый для труб диаметром 57, 63, 76, 89 мм;
  - акустический модуль М9170 (для рамки 2) притертый для труб диаметром 108, 114,113, 159, 168, 219 мм;
  - акустический модуль М9170 (для рамки 3) притертый для труб диаметром 273, 325, 355, 377 мм и для работы на плоской поверхности.

Комплектация

Наименование	Количество, шт.
Сканер мобильный MS150 TuScan	1
Кабель LEMO 00.304- LEMO 00.304 одинарный 1,6 м	1
Рамка для проведения контроля с использованием антенных решеток серии М90 на плоской поверхности	1
Рамка для проведения контроля с использованием антенных решеток серии М91 на плоской поверхности	1
Отвертка	1
Сумка	1

Технические характеристики

Наименование параметра	Значение
Диапазон измерений расстояния, мм	от 0 др 5000 с шагом 0,5
Пределы допускаемой абсолютной погрешности измерений расстояния, мм	± (0,01 *L+0,5) где L – измеренное расстояние (пройденный путь), мм
Число импульсов на оборот	4096
Диаметр колеса, мм	40
Разъем для подключения	LEMO 00.304
Габаритные размеры, мм, не более	450×150×120
Масса г, не более	1800
Средний срок службы, лет	3
Условия эксплуатации
температура окружающей среды, ºС	от – 30 до +55
относительная влажность воздуха при температуре +35 °С	95
