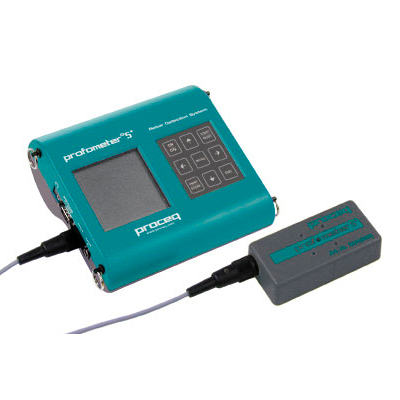

Локатор арматуры Proceq Profometer 5+

В наличии

Узнать цену

Описание

Производитель:	Proceq, Швейцария
Гарантия:	2 года

Прибор PROFOMETER 5+ позволяет построить арматурную сетку, определить диаметр арматуры и глубину ее залегания в железобетонных конструкциях.

Компактный и легкий прибор для обнаружения арматурных стержней Profometer 5+, принцип действия которого основан на технологии неразрушающей импульсной индукции, используется для выявления и анализа забетонированной арматуры.

Устройство Profometer 5+ является наилучшим из всех существующих решений за счет таких свойств, как удобство в использовании, компактность и точность при обнаружении стержней арматуры или арматурной сетки в железобетоне, при измерении толщины защитного слоя бетона и при определении диаметра стержней.

Области применения детектора стержней арматуры PROFOMETER 5+

Приемо-сдаточная проверка защитного слоя после разборки формы
Обнаружение стержней арматуры для того, чтобы избежать их при сверлении отверстий
Получение основных данных (местоположение, толщина защитного слоя, диаметр стержней арматуры), необходимых для расчета прочности железобетонных конструкций
Измерение толщины защитного слоя бетона
Обеспечение качества в серийном производстве сборных бетонных элементов
Модель SCANLOG рекомендуется использовать для измерения больших площадей и в тех случаях, когда необходимо получение комплексных отчетов

Отличительные особенности прибора для измерения толщины защитного слоя бетона и определения диаметра стержня арматуры PROFOMETER 5+

Обнаружение строительных конструкций из арматуры и иных металлических конструкций, а также определение их расположения;
Измерение толщины защитного слоя бетона и диаметра стержней арматуры;
Корректировка данных с учетом поправки на влияние соседних стержней арматуры;
Компактный, удобный в использовании электронный блок с подсветкой экрана;
Возможность настройки измерения в метрических или британских единицах;
Возможность хранения 40 000 результатов измерения защитного слоя и статистического анализа;
Функция передачи данных на ПК и оценка с использованием анализирующего программного обеспечения ProVista, поставляемого вместе с прибором.

Принцип действия локатора арматуры PROFOMETER 5+:

Работа легкого компактного прибора PROFOMETER 5+ основана на принципе неразрушающей импульсной индукции. Используемая в нем технология повышает точность, так как прибор практически нечувствителен к внешним помехам.

Кроме того, при определении диаметра стержней и измерениях защитного слоя может вводиться поправка на влияние соседних параллельных стержней. Для измерений защитного слоя при минимальном шаге заложения арматурных стержней предназначена вторая поправка.

Оснащенный универсальным датчиком прибор PROFOMETER 5+ можно применять не только для измерений на двух участках защитного слоя бетона одним нажатием кнопки, но и для определения диаметра без смены датчиков.

В детектор арматуры PROFOMETER 5+ встроены оптические и акустические устройства определения положения арматуры. Одно из них генерирует сигнал переменного тона, который подается на внутренний динамик или на наушники.

Модификации PROFOMETER 5+:

Прибор для измерения толщины защитного слоя бетона PROFOMETER 5+ S
Прибор для измерения толщины защитного слоя бетона PROFOMETER 5+ SCANLOG

Локатор арматуры PROFOMETER 5+модель S (базовое устройство)

Доступны различные устройства обнаружения:

Текущее значение: Расстояние от поверхности арматуры
Потоковый стержень: Движение потокового стержня свидетельствует о близости металлического объекта
Звуковой сигнал: Звучит немедленно после пересечения с осью стержня. Настройка на две частоты.
Variotone ("вариотон"): Чем ближе к стержню находится датчик, тем выше тон.
Значение сигнала: Величина расстояния от датчика до металлического объекта.

Функция "Измерения со статистикой"

Статистическая оценка, передача данных на ПК и оценка значений в сохраненных посредством ПО ProVista записях появляется при нажатии кнопки END.

Определение диаметра близко расположенных параллельных стержней

Прибор PROFOMETER 5+учитывает влияние соседних стержней арматуры.

Измерьте толщину защитного слоя при минимальном шаге заложения арматурных стержней

Измерьте шаг арматурных стержней и выберите режим измерений. Инструмент PROFOMETER 5+ учитывает влияние соседних стержней арматуры. Выявите стержни с недостаточной толщиной защитного слоя.

Предлагаемые сферы применения детектора арматурных стержнейPROFOMETER 5+:

Проверка после разборки формы
Обеспечение качества
Основание оценки на предмет ремонта

Универсальный датчик можно быстро перемещать с заданным предельным значением. Дается звуковой предупреждающий сигнал, если защитный слой оказывается слишком тонким.

Прибор для поиска арматуры и измерения защитного слоя бетона PROFOMETER 5+ модель SCANLOG

Модификация PROFOMETER 5+SCANLOG (высокопробный инструмент) обладает всеми функциями модели PROFOMETER 5+S. В дополнение к тележке ScanCar для датчика, она также оснащена двумя дополнительными функциями для более тщательной оценки места эксплуатации:
- функцией «CyberScan» для двухмерной передачи изображения или расположения стержней арматуры
- функцией «измерения по сетке» для двухмерной передачи изображения в серой шкале и отображения толщины защитного слоя бетона

Функция	Модель Profometer 5+
Функция	S	SCANLOG
Точное определение положения и направления стержней арматуры	+	+
Быстрое измерение толщины защитного слоя над арматурой	+	+
Определение диаметра стержня арматуры	+	+
Наличие встроенной памяти для хранения результатов измерений защитного слоя и статистического анализа	+	+
Точное определение диаметра близко расположенных параллельных стержней	+	+
Быстрое выявление недостаточной толщины защитного слоя	+	+
Тележка ScanCar для датчика со встроенным прибором измерения траектории движения при сканировании стержней арматуры	-	+
Наличие функции Cyberscan для отображения стержней в бетоне	-	+
Отображение шкалой серого цвета защитного слоя над стержнем с помощью данных функции "Измерение по сетке"	-	+

Технические характеристики

Параметр	Значение
Память	энергонезависимая память на 40 000 измерений (для модели SCANLOG - на 160 000) и 60 объектов соответственно
Экран	графический ЖК-экран с подсветкой, с разрешающей способностью 128 x 128 пикселей
Интерфейс	RS 232 или с переходником для USB порта ПК
Программное обеспечение:	ПО ProVista для загрузки и оценки данных на ПК
Аккумулятор	6 элементов 1,5 В для работы в течение 45 часов; 30 часов с включенной подсветкой
Рабочая температура	от 0 °C до +60 °C
Температура хранения	от -10 °C до +60 °C
Измерение толщины защитного слоя	узкий диапазон до 100 мм (3,94 дюйма), широкий диапазон до 185 мм (7,28 дюйма)
Измерение диаметра	при толщине до 70 мм (2,76 дюйма)
