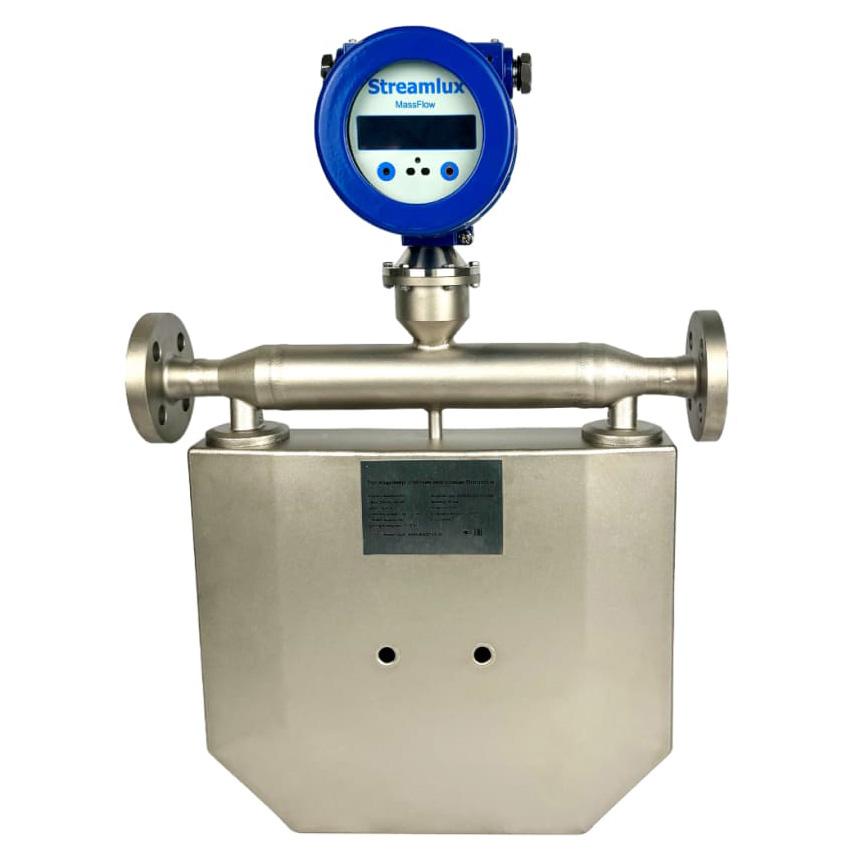

Кориолисовый расходомер Streamlux MassFlow P10

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Погрешность измерений	± 0.1, ± 0.2, 0.1
  Диаметр, мм	10 — 200, DN10…DN200
  Максимальное допустимое давление	16, До 16
  Измеряемые вещества	Жидкость
  Диапазон температуры	-40…+60, -50 — +300, -50…+300
  Материал	Алюминий, Нержавеющая сталь 304, нержавеющая сталь 316L
  Диапазон измерения плотности	650 ~ 2000
  Степень защиты оболочки	IP67
  Напряжение, В	18…36/DC, 85-265/АС
  Выходные сигналы	RS485 (MODBUS), Импульсный / частотный, Токовый 4…20 мА
  Повторяемость	0,1%
  Измеряемые параметры	массовый расход, объемный расход, плотность
  Погрешность измерения плотности (жидкости) г/см3	± 0,002
  Максимальный массовый расход жидкости, кг/ч	до 1 200 000
  Максимальный объёмный расход жидкости, дм³/ч	до 1200000/ ρж
  Пределы допускаемой абсолютной погрешность при измерении температуры, °C	±1,0
  Средний рок службы, лет	12
  Срок средней наработки на отказ, ч	85000

• Описание

  Кориолисовый массовый расходомер Streamlux MassFlow P10 предназначен для измерения массового расхода, плотности и температуры жидкостей. На основе измеренных значений прибор также вычисляет объёмный расход.

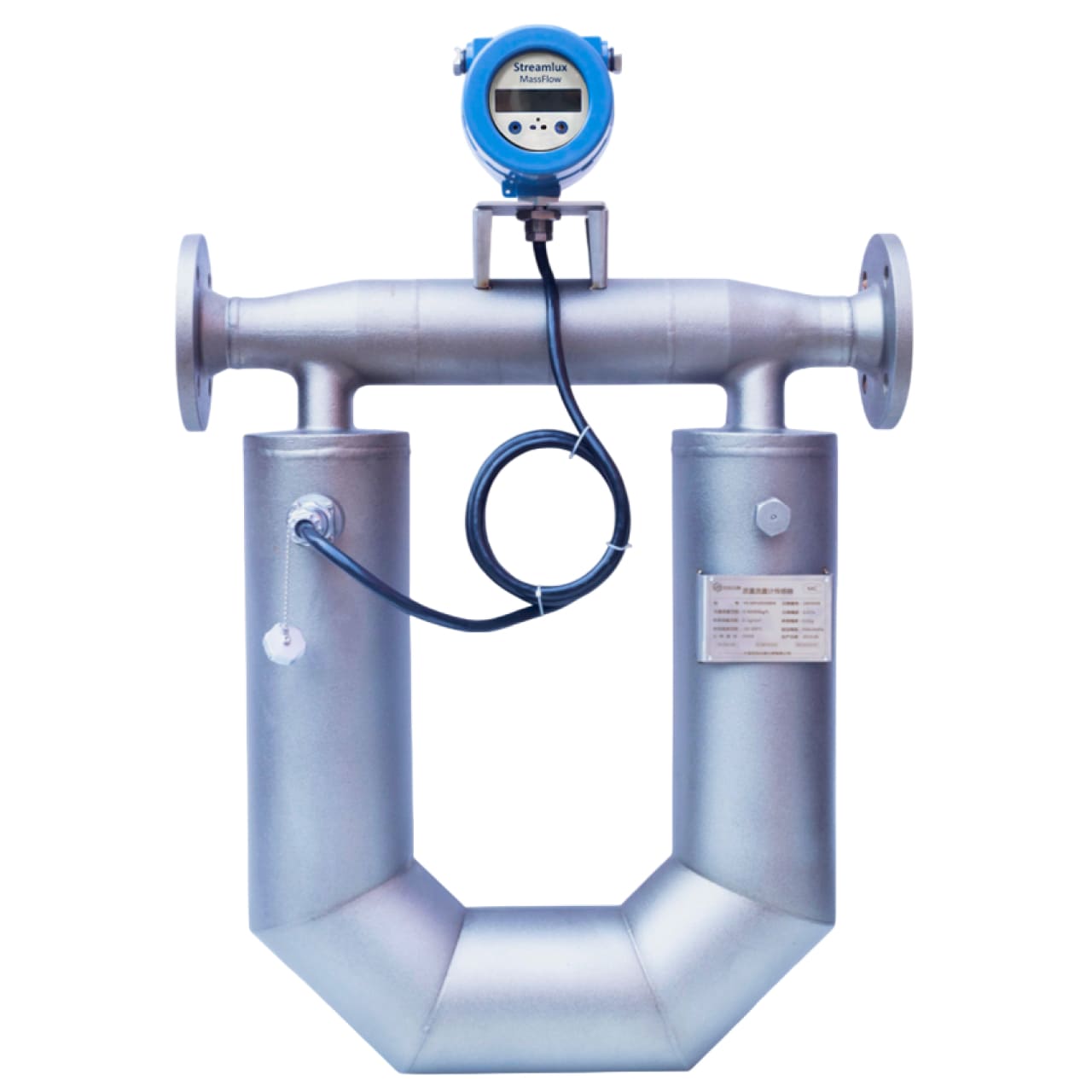

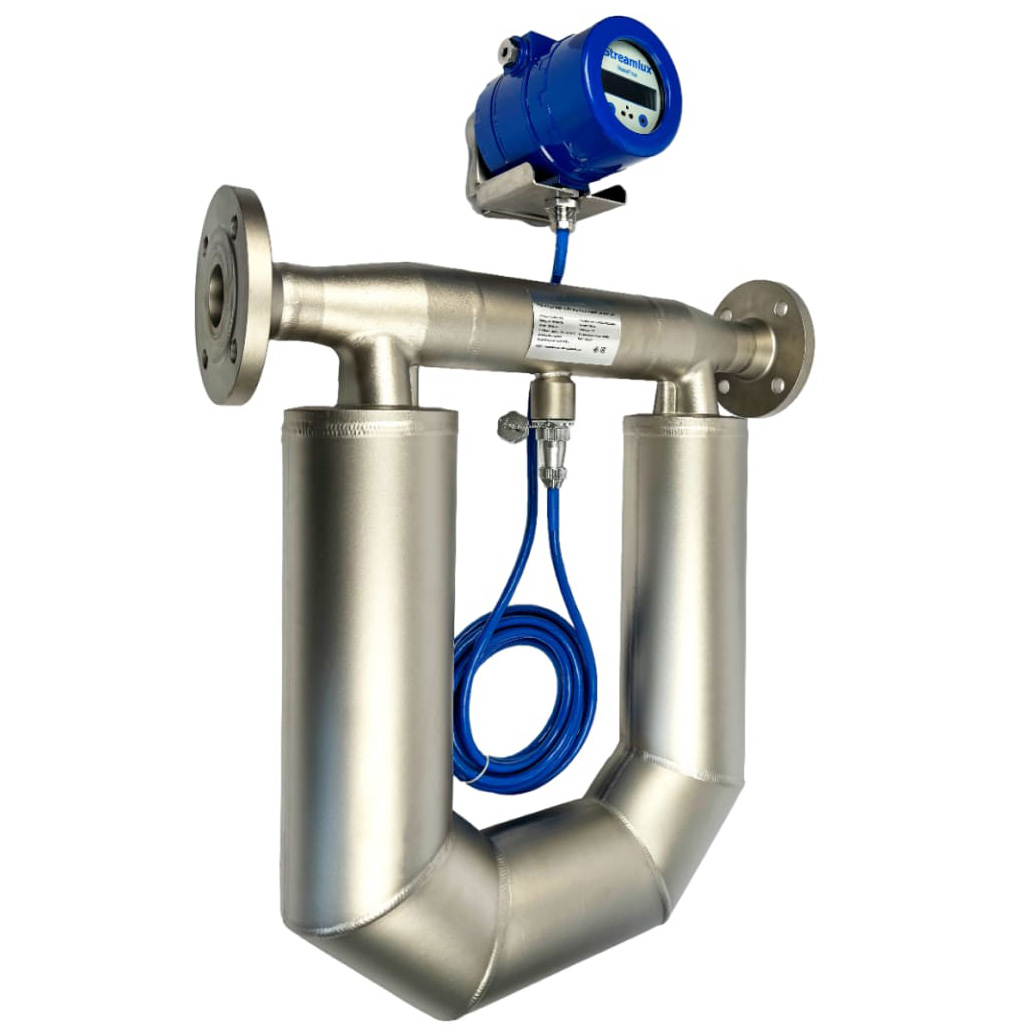

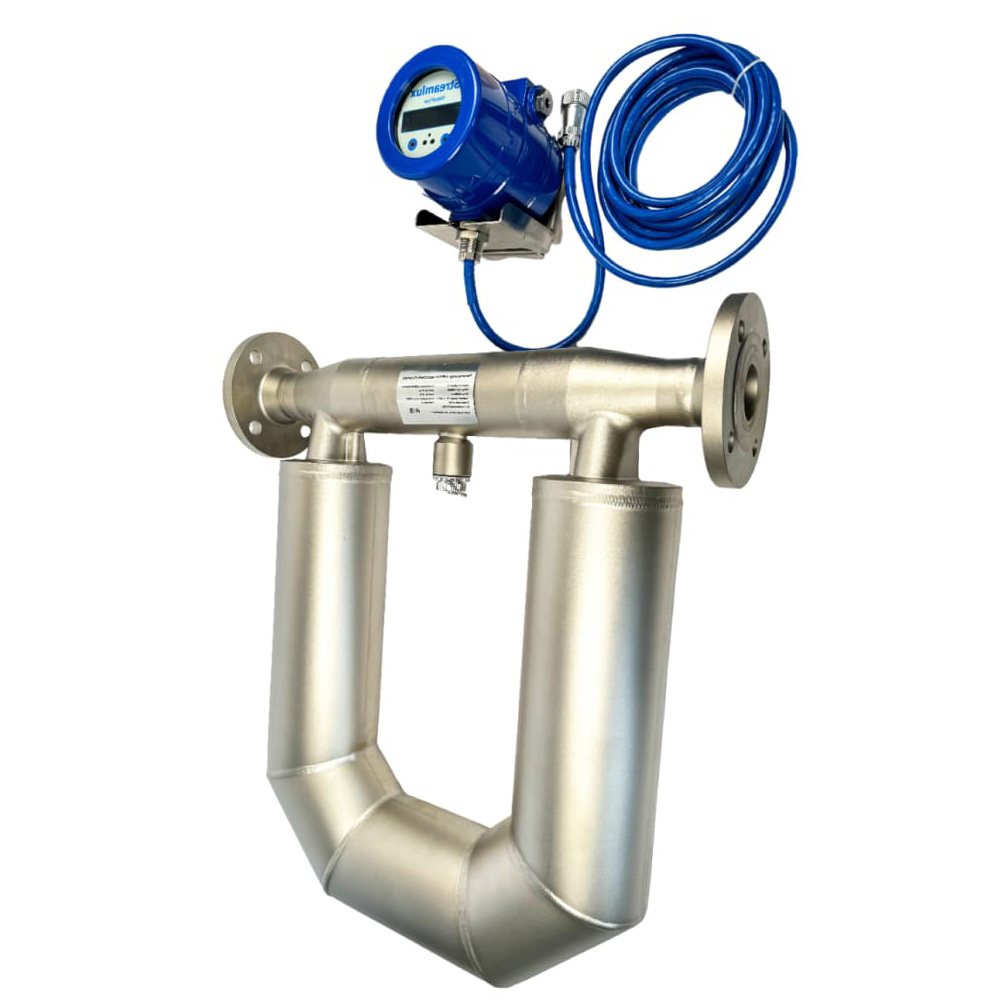

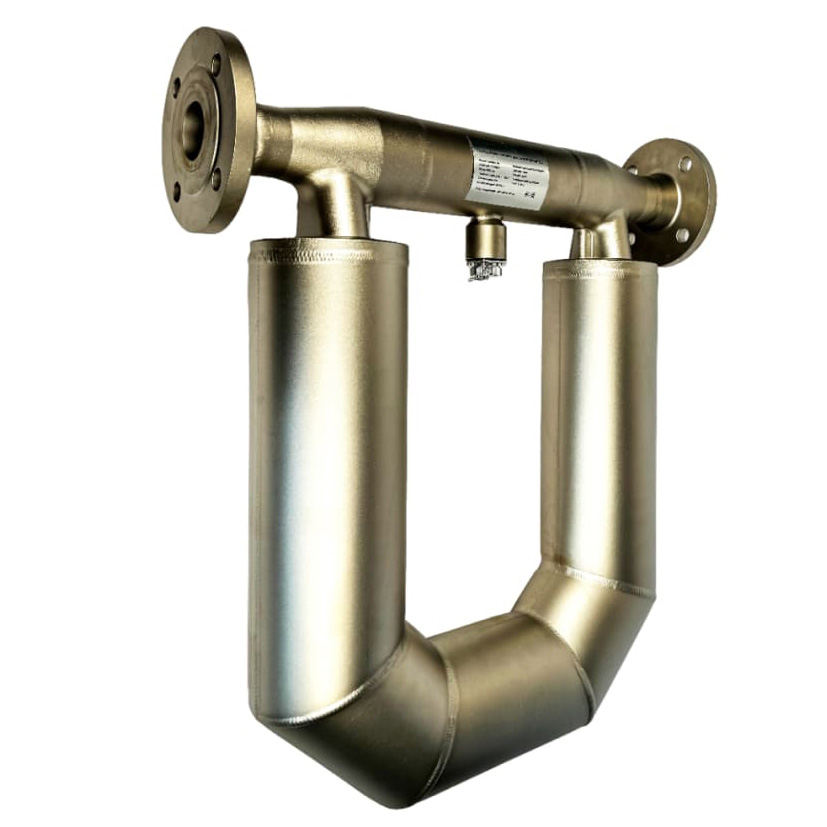

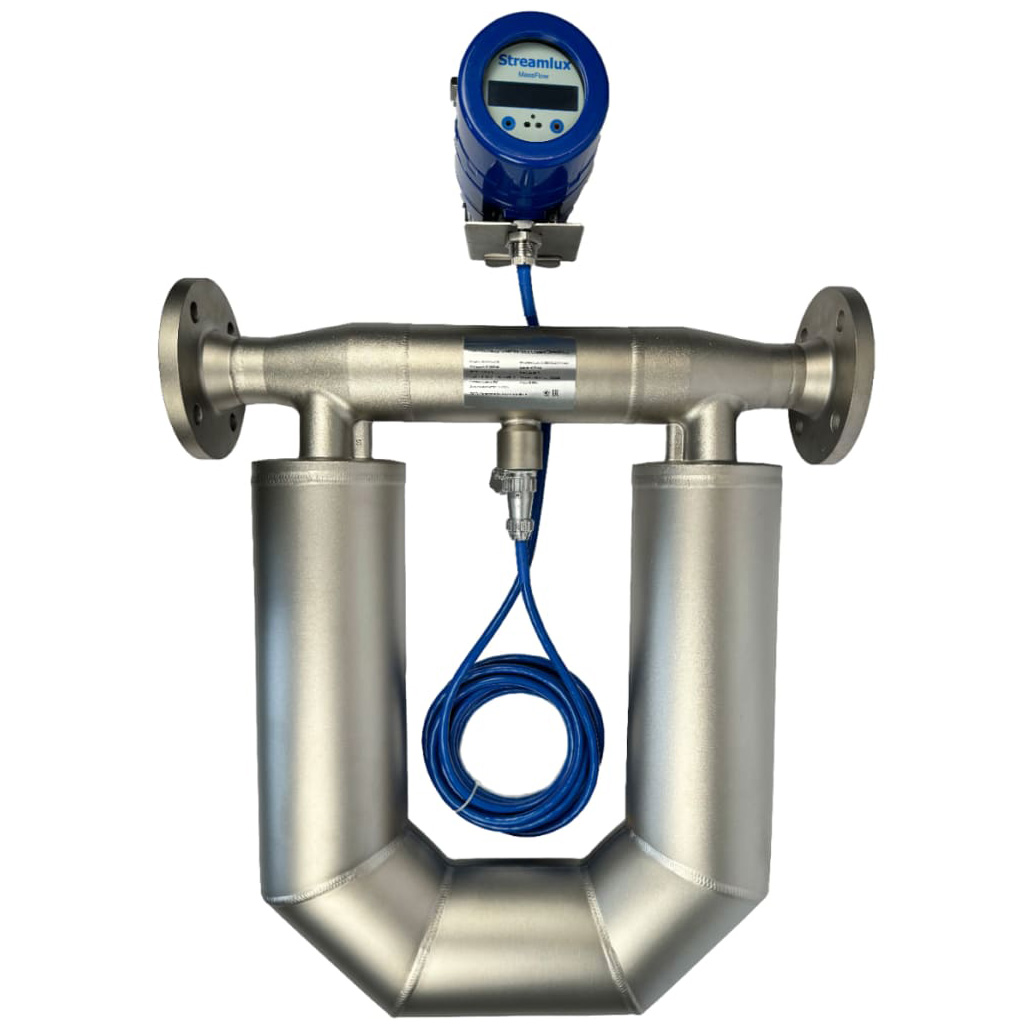

  Его измерительные трубки имеют U-образную форму и изготовлены из нержавеющей стали 316L. Такая конструкция обеспечивает стабильность измерений при работе с жидкостями температурой до 300 °C.

  Массовый расходомер MassFlow P10 построен на принципе действия силы Кориолиса, что позволяет напрямую измерять массовый расход жидкости независимо от её вязкости, электропроводности и других физических свойств.

  Для расходомера MassFlow P10 возможно исполнение с рубашкой для теплообмена, обеспечивающей последовательную контролируемую температуру. В качестве теплоносителя можно использовать пар, горячую воду, масло и другие теплоносители.

  Расходомер с рубашкой для теплообмена можно использовать как на обогрев, так и на охлаждение.

  Расходомер модификации Streamlux MassFlow внесён в реестр СИ РФ и Республики Казахстан, поэтому может применяться для технического и коммерческого учёта.

  Типы присоединения. Расходомеры могут быть подключены к линии с помощью фланцевого соединения, молочной резьбы (муфты) или клампа.

  Молочная муфта представляет собой разъёмное соединение, которое позволяет промывать линию и предотвращает застой продукта. Эта особенность позволяет использовать расходомеры MassFlow в пищевой промышленности, где требуется промывка линии для дезинфекции.

  Clamp-соединение состоит из двух штуцеров, соединённых штифтом, хомута и уплотнения. С помощью этой конструкции расходомер можно подключить к линии или демонтировать.

  Применение. Кориолисовые расходомеры MassFlow P10 имеют погрешность измерения 0,1% и время задержки при начале движения потока 0,5 секунды. Они могут использоваться в системах дозирования и распределения жидкостей, многопрофильном производстве и коммерческих измерениях.

  • химическая и нефтехимическая промышленность
  • фармацевтическая промышленность
  • производство лакокрасочных материалов и бумаги
  • крашение текстиля
  • топливная промышленность
  • смазочные материалы
  • пищевая промышленность, включая растительные масла и газированные напитки

  Модификация подходит для контроля расхода сред, которые трудно измерить ультразвуковым или электромагнитным счётчиком.

  • неньютоновские жидкости
  • буровые растворы и шламы
  • жидкости с низкой электропроводимостью, включая сверхчистую воду и масла

  Принцип работы. Внутри расходомера установлены две параллельные сенсорные трубки. Поступая в сенсор, поток делится на две равные части. Возбуждающая катушка заставляет трубки колебаться в противофазе относительно друг друга с их собственной резонансной частотой.

  Пары магнит-катушка называются детекторами и устанавливаются на трубках сенсора. В результате колебания трубок напряжения, создаваемые каждым детектором, приобретают форму синусоиды. При отсутствии потока синусоидальные волны находятся в одной фазе.

  При движении жидкости по трубкам возникают кориолисовы силы. Они заставляют сенсорные трубки скручиваться в противоположном направлении, из-за чего синусоиды сдвигаются по фазе относительно друг друга.

  Задержка по времени между двумя синусоидальными волнами измеряется в микросекундах и называется Δt. Значение Δt прямо пропорционально массовому расходу. Частота волны определяет плотность.

  При изменении плотности жидкости изменяется частота вибрации трубок. Масса и плотность среды, содержащейся в фиксированном объёме сенсорных трубок, являются переменными, влияющими на частоту.

  Объёмный расход рассчитывается на основании полученных значений массового расхода и плотности.
