Источник опорного РЧ сигнала Fluke 96270A/LL/HF/S

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Точность	±(5*10-8 f + 5*10-6)
  Диапазон частот, выход регулировочной головки [50 Ом]	от 1 МГц до 4 ГГц
  Диапазон частот, прямой выход СВЧ	от 1 МГц до 27 ГГц [с низкоуровневой опцией]
  Диапазон частот, выход СВЧ с ВЧ опцией	от 1 кГц до 27 ГГц [с низкоуровневой опцией]
  Разрешение частоты	10 мкГц
  Диапазон уровня выходного сигнала, 50 Ом свыше 1,4 ГГц	от –130 до +14 дБм
  Диапазон уровня выходного сигнала, 75 Ом свыше 1,4 ГГц	от –130 до +8 дБм
  Разрешение уровня выходного сигнала	0,001 дБм
  Фазовый шум на 1 ГГц	–144 дБн/ГГц, типовой, при смещении от 10 кГц до 100 кГц
  Модуляция	АМ, ЧМ, ФМ, внутренняя и внешняя до 4 ГГц
  Качание частоты, регулировочная головка	от 1 МГц до 4 ГГц
  Качание частоты, СВЧ-выход	от 1 МГц до 27 ГГц
  Частотомер внутренний	300 МГц
  Совместимость показаний измерителя мощности	термодатчик Rhode & Schwarz серии NRP-Z, модели 51, 52, 55.03, 55.04, 56, 57 и 58
  Температура эксплуатации	от 0 °C до 50 °C, 23 °C ± 5 °C для указанной производительности
  Интерфейс	IEEE-488.2 (GPIB)
  Монтаж	в стандартную стойку 19 дюймов (483 мм) при использовании монтажного комплекта Y9600

• Описание

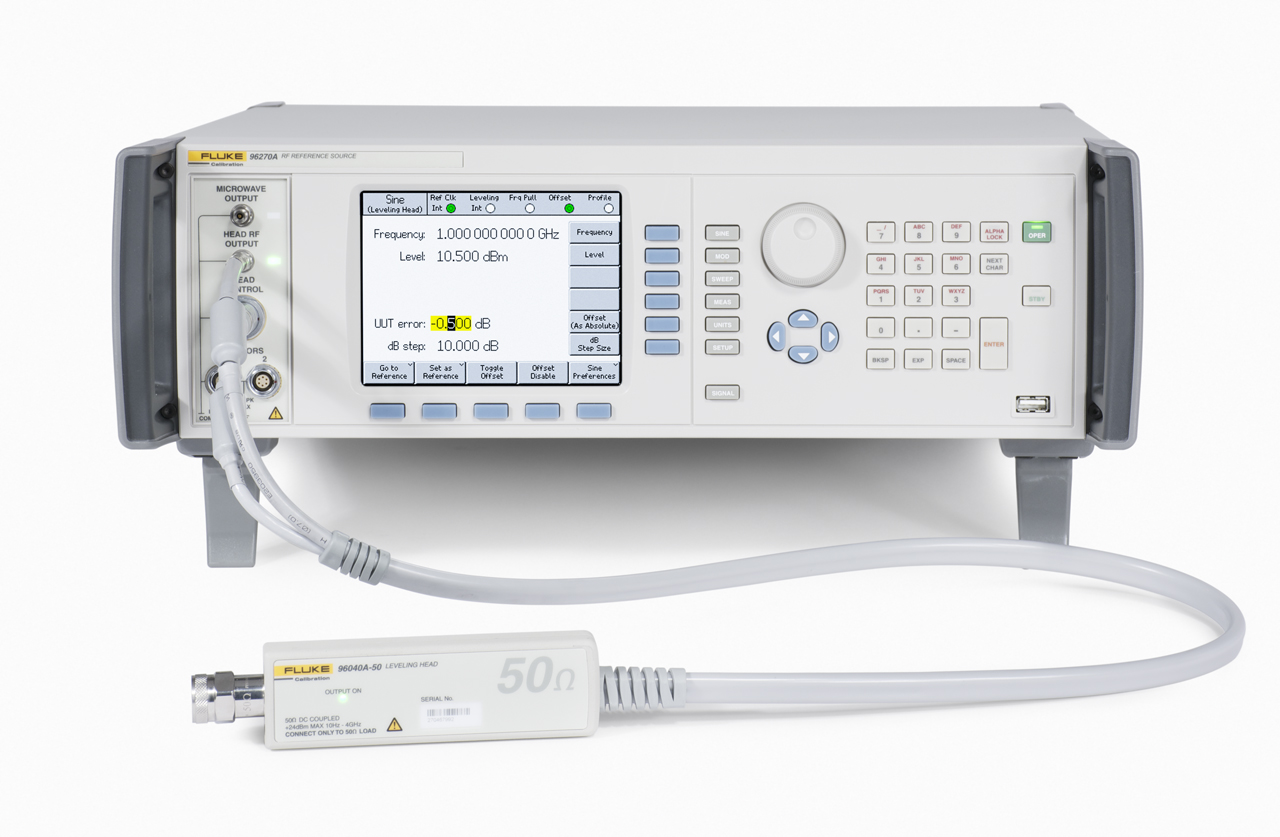

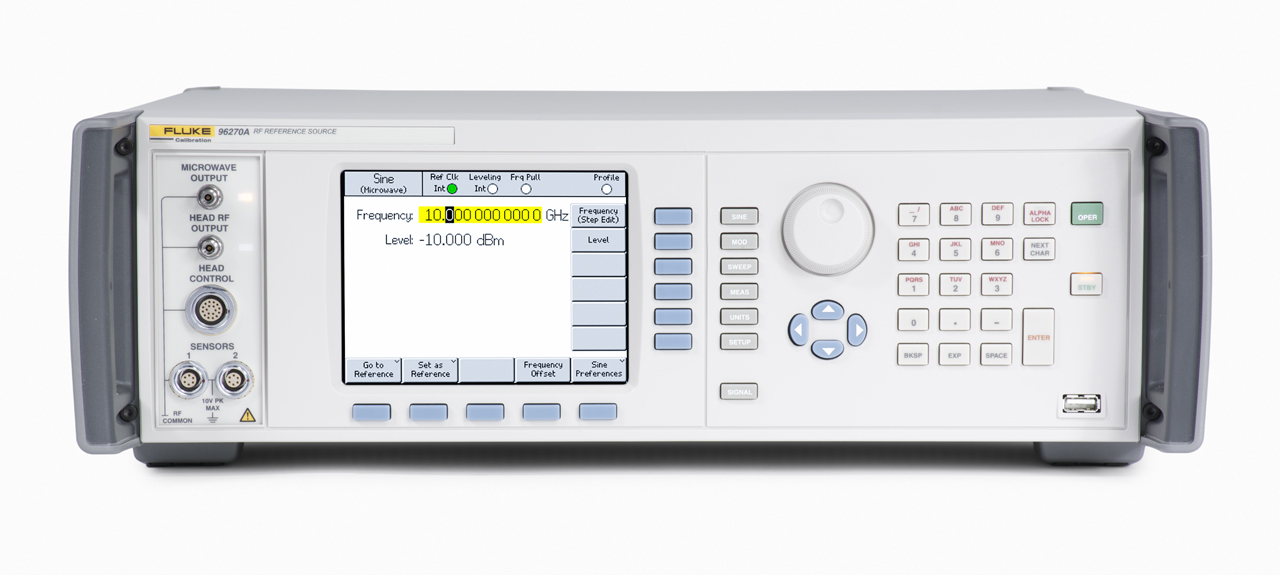

  Источник опорных радиочастотных сигналов Fluke 96270A/LL/HF/S с низкоуровневым выходом СВЧ и регулировочным комплектом ВЧ.

  Опорный источник ВЧ сигналов Fluke 96270A предназначен для воспроизведения и измерения параметров немодулированных синусоидальных и модулированных (АМ, ЧМ, ФМ) сигналов с нормированным уровнем фазовых шумов в широких частотном и динамическом диапазонах.

  Прибор предназначен для калибровки анализаторов спектра, ВЧ-датчиков мощности и других приборов, работающих в диапазоне до 27 ГГц. Он также используется для калибровки аттенюаторов и аналогичных приборов. Низкий уровень фазового шума обеспечивает высокие показатели фазового шума.

  Основные преимущества.

  • «Самохарактеристика» позволяет избежать расчёта поправочных коэффициентов для каждого компонента в системе доставки сигнала.
  • Доставка сигнала с результатом, соответствующим заданным значениям, непосредственно на входе тестируемого устройства до 27 ГГц.
  • Широкий диапазон нагрузки калибровки ВЧ.
  • Уменьшение количества приборов и взаимосвязей, необходимых для системы калибровки ВЧ.
  • Встроенный частотный счётчик 300 МГц и двойные показания измерителя мощности.
  • Специальный интерфейс для каждой калибровки.
  • Автоматизация сокращает время калибровки анализатора спектра на 50 % по сравнению с ручными методами.

  Диапазон частот.

  • Выход регулировочной головки [50 Ом]: от 1 МГц до 4 ГГц.
  • Прямой выход СВЧ: от 1 МГц до 27 ГГц [с низкоуровневой опцией].
  • Выход СВЧ с ВЧ опцией: от 1 кГц до 27 ГГц [с низкоуровневой опцией].

  Разрешение: 10 мкГц.

  Погрешность установки частоты: ±(5*10-8 f + 5*10-6).

  Диапазон уровня выходного сигнала относительно 1 мВт (1 дБм).

  • от –130 до +24 дБм (50 Ом) до 125 МГц;
  • от –130 до +20 дБм (50 Ом) от 125 МГц до 1,4 ГГц;
  • от –130 до +14 дБм (50 Ом) свыше 1,4 ГГц;
  • от –130 до +18 дБм (75 Ом) до 125 МГц;
  • от –130 до +14 дБм (75 Ом) от 125 МГц до 1,4 ГГц;
  • от –130 до +8 дБм (75 Ом) свыше 1,4 ГГц.

  Разрешение: 0,001 дБм.

  Фазовый шум на 1 ГГц: –144 дБн/Гц, типовой, при смещении от 10 кГц до 100 кГц.

  Модуляция АМ, ЧМ, ФМ, внутренняя и внешняя до 4 ГГц (регулировочная головка и СВЧ-выход); затягивание частоты и внешняя регулировка.

  Качание частоты от 1 МГц до 4 ГГц (регулировочная головка); от 1 МГц до 27 ГГц (СВЧ-выход). Линейный или логарифмический. Начало-конец или центр-размах.

  Частотомер внутренний: 300 МГц.

  Совместимость показаний измерителя мощности: термодатчик Rhode & Schwarz серии NRP-Z, модели 51, 52, 55.03, 55.04, 56, 57 и 58.

  Температура эксплуатации: от 0 °C до 50 °C, 23 °C ± 5 °C для указанной производительности.

  Стандартные интерфейсы IEEE-488.2 (GPIB).

  Монтаж в стандартную стойку 19 дюймов (483 мм) при использовании монтажного комплекта Y9600.
