Искор-377КАТ — корреляционный течеискатель

В наличии

Искор-377КАТ — портативный корреляционный течеискатель для обнаружения утечек и несанкционированных врезок в трубопроводах. Прибор позволяет обследовать трубопроводные коммуникации и измерять расстояние между акустическими датчиками, температуру, расход и давление энергоносителя.

Задать вопрос
Поделиться

Технические характеристики

Диапазон измерений	-50…+180°С, 0…1,6 МПа, 8…40000 м³/ч
Длина диагностируемого участка трубопровода	до 1000 м
Диаметр трубопровода	от 25 до 1700 мм
Давление в трубопроводе	не менее 1,5 атм
Время построения корреляционной функции	не более 3…4,5 мин
Точность определения утечки (максимума корреляционной функции), см (от 500 до 1000 м)	не более ±15
Частота фильтрации сигнала утечки: цифровой фильтр	от 65 до 4500 Гц
Графический TFT-дисплей	320х480 точек
Диаметр условного прохода трубопровода расходомера	40…2000 мм
Разрешающая способность при измерении температуры	±0,1°С
Точность инструментального измерения расстояния	±2%

Описание

Корреляционный течеискатель Искор-377КАТ — портативный комплект, предназначенный для обнаружения мест утечек жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого и горячего водоснабжения, отопления и других трубопроводных систем. Обследование включает измерение расстояния между акустическими датчиками, температуры, расхода и давления энергоносителя в трубопроводе.
Применение
- Для систем водоснабжения и теплосетей, распределительных и магистральных, выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
- Для контроля избыточного давления при опрессовке трубопроводов перед вводом в эксплуатацию и во время плановых проверок системы.
- Для создания информационной базы данных о состоянии трубопроводов и результатах диагностики.
Особенности
- Возможность комплексного обследования трубопроводов.
- Определение мест разгерметизации.
- Работа без влияния индустриальных помех, включая железнодорожные пути и линии электропередач.
- Для работы с приборами не требуется высокая квалификация оператора.
- Возможность определения герметичности трубопровода по падению давления.
- Измерение расхода и регистрация температуры теплоносителя с последующим интегрированием.
- Инструментальный замер объема утечек и расстояния между акустическими датчиками.
- Возможность контроля толщины стенки трубопровода.
- Визуальная индикация утечки по графику корреляционной функции.
- Ударозащищенные водонепроницаемые датчики.

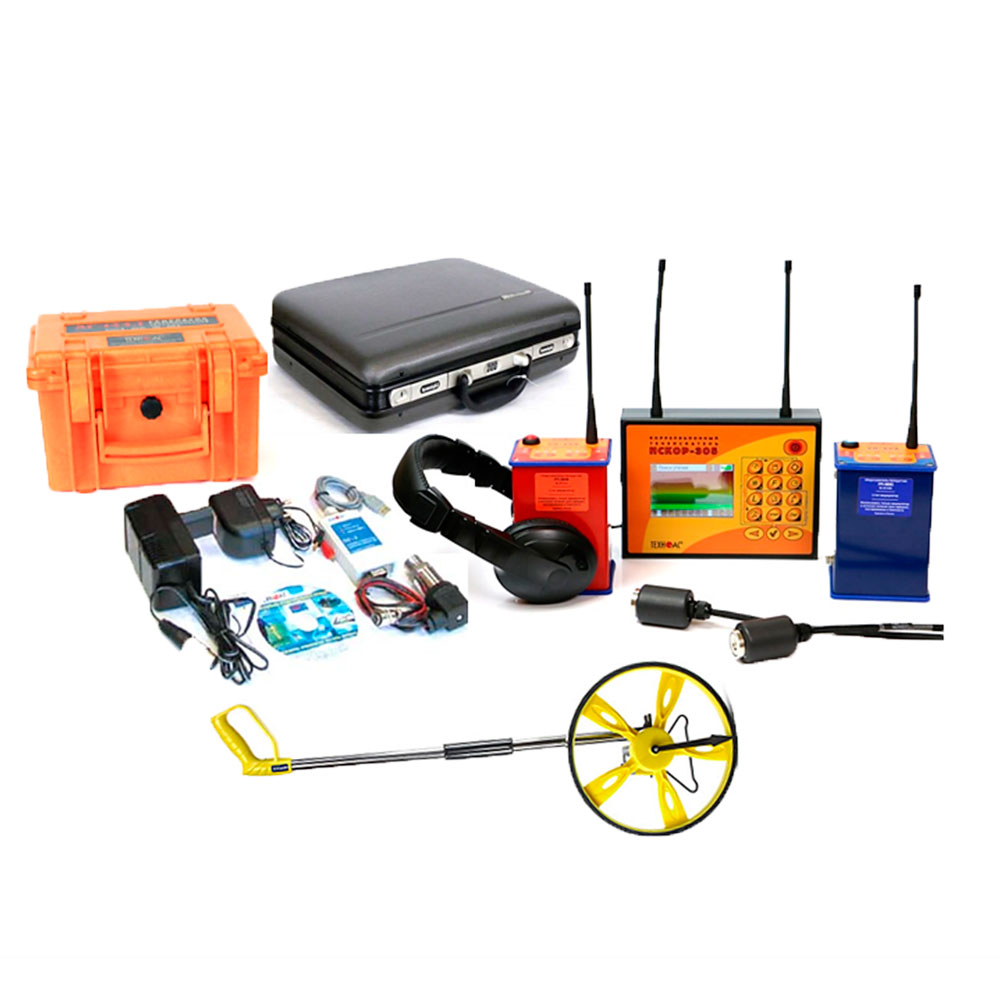

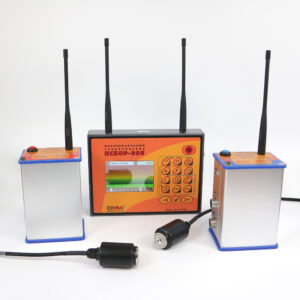

Комплектация

Наименование	Количество

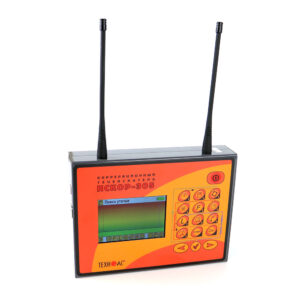

Приемник корреляционный	1 шт.

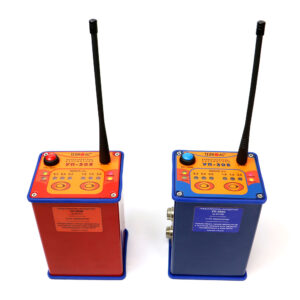

Предусилитель-передатчик	2 шт.
Антенна	4 шт.

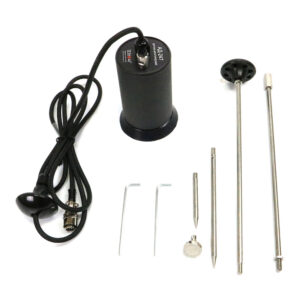

Датчик акустический	2 шт.
Наушники	1 шт.
Электронный блок расходомера портативный	1 шт.
Ультразвуковые датчики для измерения расхода	2 шт.
Датчик толщиномера	1 шт.
Измеритель-регистратор давления и температуры	1 шт.
Датчик избыточного давления	2 шт.
Накладной датчик температуры	2 шт.
Преобразователь сигнала ПС-2 USB/RS-485	1 шт.
Курвиметр	1 шт.
Диск с программным обеспечением	1 шт.
Комплект зарядных устройств	1 шт.
Руководство по эксплуатации	1 шт.
