Георадар «ОКО-3» автомобильный комплект

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Частота	1000, 1200, 1700, 2000, 2500, 400, 700, 900
  Тип исследований	Автомобильные дороги
  Число каналов, максимальное	3 или 6
  Применяемые скоростные антенные блоки	АБ-400РС, АБ-1000РС, АБ-1700РС, АБ-2000РС, АБ-2500РС
  Производительность на каждый канал, трасс/сек	до 280
  Носитель	автомобиль, дорожная лаборатория
  Глубина зондирования	до 4-х метров
  Интервал рабочих температур	-20…+50С
  Скорость исследования	до 80 км/ч
  Разрешающая способность	от 2 до 10 см

• Описание

  Автомобильный комплект георадара «ОКО-3» создан для проведения скоростного мониторинга автодорожных покрытий и естественного основания.

  Задачи скоростной георадарной съемки протяженных объектов, таких как автомобильные дороги, требуют проводить сбор информации с отрывом от поверхности. При использовании классических антенных блоков это приводит к потерям сигнала и снижению качества данных.

  Для решения этой задачи создан специализированный автомобильный комплект георадара «ОКО-3». Рупорная конструкция АБ позволяет свести потери к минимуму и производить георадиолокационную съемку со значительным отрывом от поверхности. Съемка с отрывом от поверхности позволяет избавиться от влияния прямого сигнала от приемника к передатчику и производить детальное изучение приповерхностных слоев.

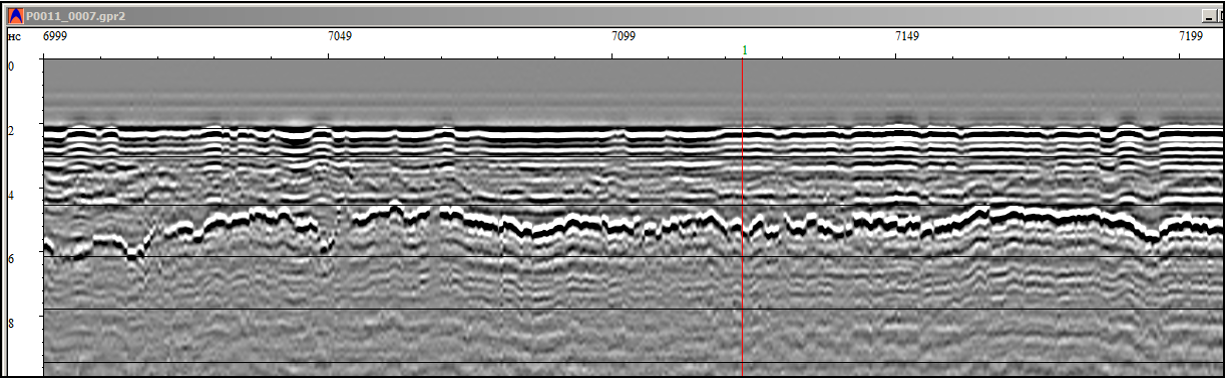

  Примеры. Применение рупорных антенн с отрывом от поверхности улучшает обнаружение границ слоев, как контрастных по диэлектрической проницаемости («асфальт-щебень»), так и малоконтрастных («щебень-песок»).

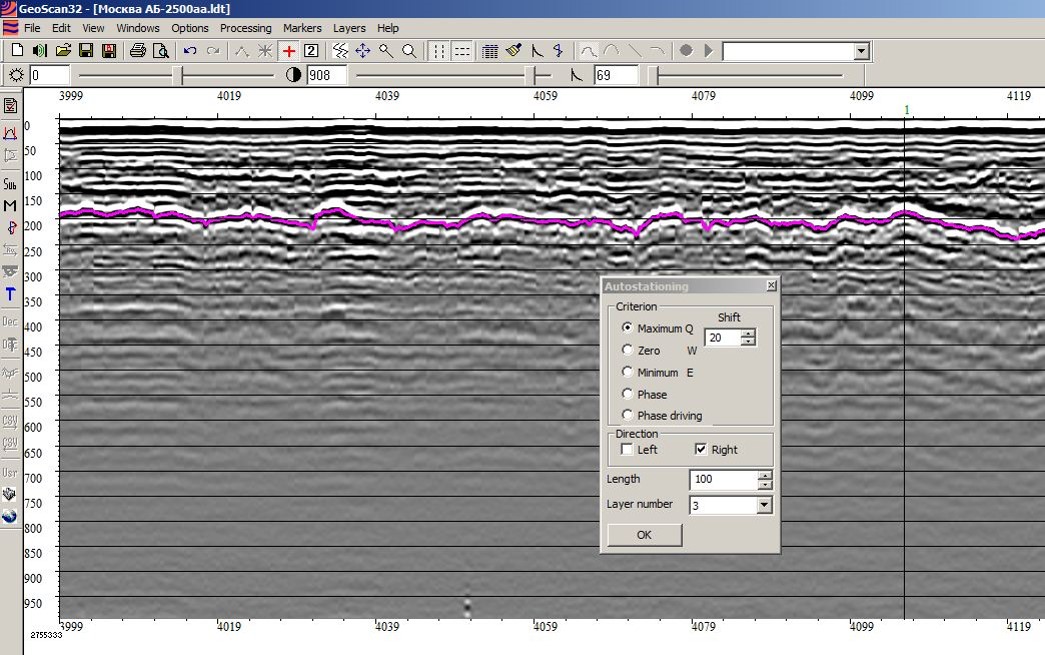

  Программный комплекс GeoScan32. Модуль «Асфальт» позволяет проводить полуавтоматическую пикировку подошвы слоя асфальтобетона.

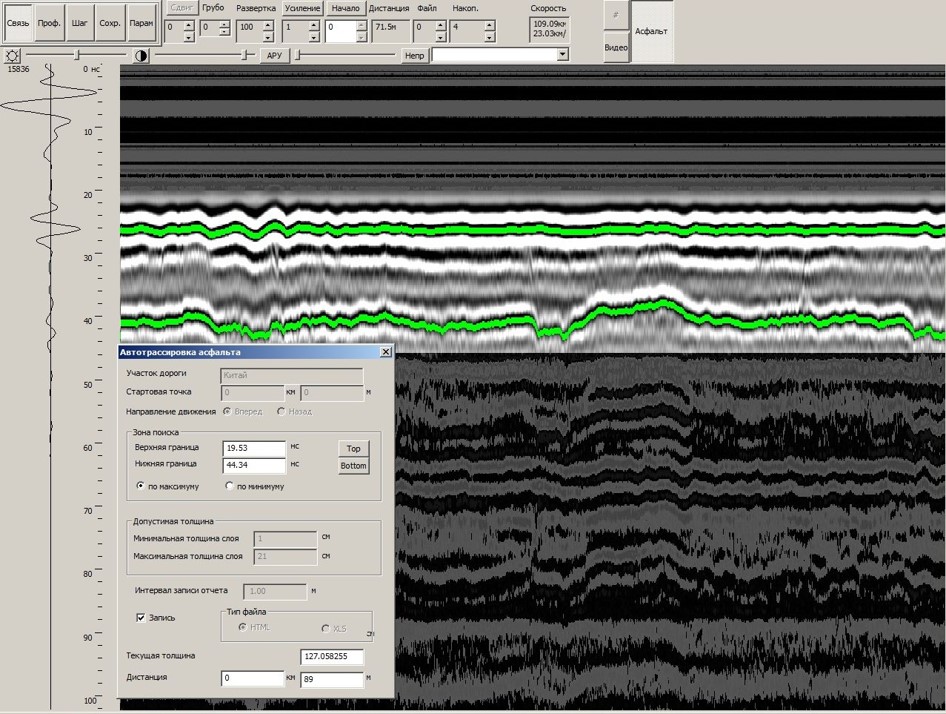

  Модуль определяет толщину слоя асфальтобетона в онлайн-режиме.

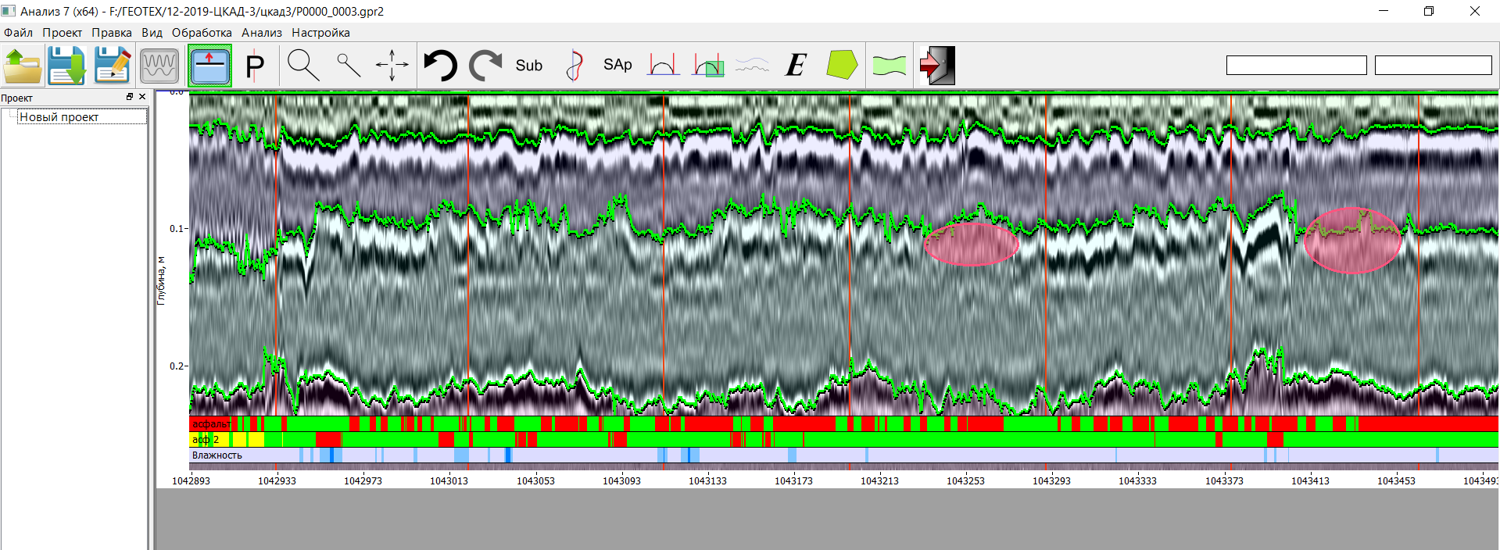

  Сравнение толщин проложенных на радарограмме слоев с заданными для них ограничениями на минимальную и максимальную толщину может быть выполнено одновременно для нескольких каналов. Результаты анализа выводятся в нижней части радарограммы в виде цветных полос.

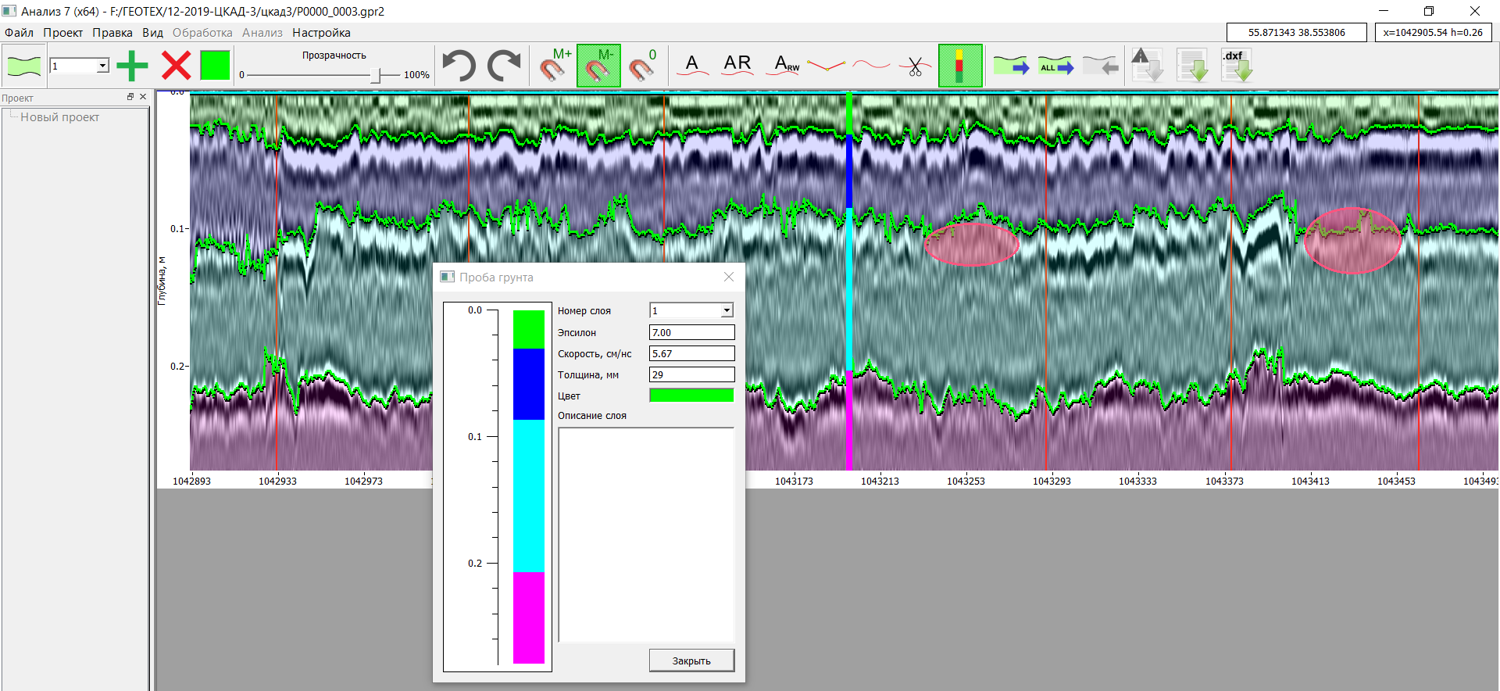

  Возможно сопоставление с данными бурения и определение диэлектрической проницаемости каждого слоя по данным буровой колонки. Выделенные слои можно сохранить в виде таблицы мощностей, а разрез — в виде картинки для дальнейшего вывода на печать.

  Выполняется выделение на радарограмме мест повышенной влажности. Анализ влажности может быть выполнен одновременно для нескольких каналов, а результаты выводятся в нижней части радарограммы в виде цветных полос.

  ПО. Свежую версию ПО, а также руководство оператора можно скачать в разделе «Программное обеспечение».

• Применение

  • Определение толщин и структуры конструктивных слоев дорожной одежды.
  • Выделение просадок в слоях дорожной одежды и естественного основания.
  • Определение геометрии кровли естественного основания.
  • Картирование подземных коммуникаций, пересекающих дорогу.
  • Контроль соответствия строения дорожной одежды проектной документации.
  • Качественные изменения в дорожной конструкции возможно оценить на основе данных регулярного технического и георадиолокационного мониторинга.

• Особенности

  • Широкий выбор антенных блоков от 400 до 2500 МГц.
  • Обследование может вестись одновременно шестью антенными блоками.
  • Антенные блоки могут использоваться в любом сочетании.
  • Носители — любой тип автомобиля, дорожная лаборатория.
  • Скорость исследования до 80 км/ч.
  • Глубина исследования до четырех метров.
  • Разрешающая способность от 2 до 10 см в зависимости от типа антенны.

• Комплектация

  Состав автомобильного комплекта георадара «ОКО-3».

  Блок управления двухканальный.

  • Базовая версия ПО (Geoscan32).
  • Подвеска универсальная.
  • Блок питания БП 9/12.
  • Устройство зарядное ЗУ-9М.
  • Разгрузка ременно-плечевая.
  • Сумка транспортная.
  • Кабели (с ЗИП).
  • Кабель БП (1 м) — 2 шт.
  • Кабель ПЭВМ — 2 шт.
  • Антенный блок АБ-2000Р3.
  • Антенный блок АБ-1000Р3.
  • Датчик перемещения автомобильный ДПА-3М.
  • Кабель АБ ОКО-3 (5 м) — 3 шт.
  • Кабель БПА (5 м).
  • Подвеска автомобильная.

  ПО Дополнение к Geoscan-32 до профессиональной версии.

  Дополнительно. К автомобильному комплекту приобретаются:

  • Рупорные антенные блоки во вкладке «антенные блоки».
  • Тележка автодорожная.
  • Регистрирующее устройство во вкладке «дополнительное оборудование».
  • ПО CartScan.

• Документы

  • Тех описание на Око3
