Дробильно-сократительный агрегат на базе ЩД 6

В наличии

1 713 500 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Средний размер частиц продукта дробления	0.5-1.0
  Размер частиц продукта дробления	90%<2.0
  Максимальная крупность частиц	50
  Твердость	1180-1280 HV, 31-32, 31-32 HRc, 52-55, 8*** ед. по Моосу
  Диапазон регулировки зазора	2-15
  Степень сокращения пробы	от 1/2 до 1/100
  Напряжение, В	380
  Мощность, Вт	1.1, 70
  Объем	13.5, 20.5
  Материал	110Г13Л, 65Г, WC, ЧХ16М2
  Размер загрузочного окна бункера, мм	160х250
  Размер загрузочного окна, мм	60х100
  Модель пульта управления	СМПУ-01

• Описание

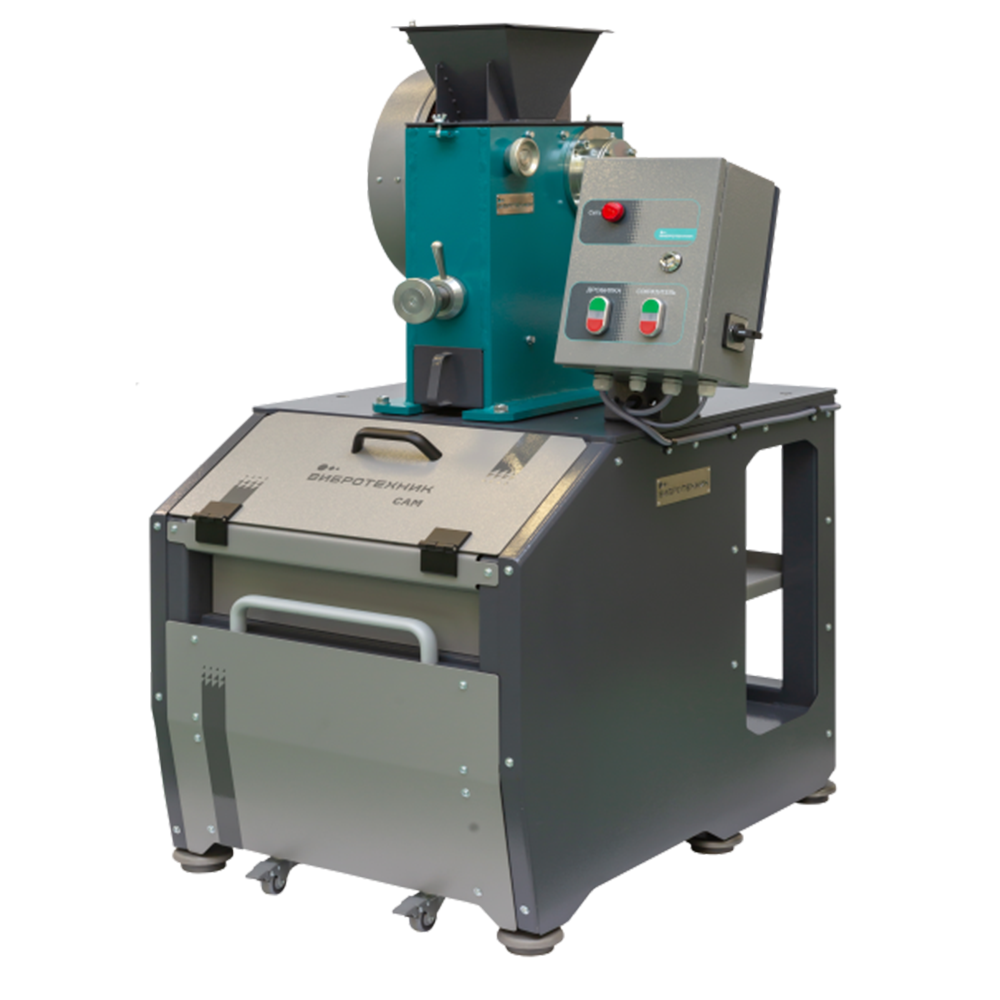

  Агрегат САМ с ЩД 6 состоит из двух частей: щековой дробилки ЩД 6 и сократителя САМ. На плите сократителя установлена ЩД 6, а ее зона разгрузки замыкается разгрузочной воронкой, через которую материал попадает во вращающийся патрубок сократителя.

  Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприемника и приемной емкости на выкатной тележке. Мотор-редуктор передает вращение патрубку, через который проба попадает в лотки и пробоприемник. Лотки предназначены для сбора сокращенной пробы, а из пробоприемника остатки пробы собираются в приемной емкости. Размещение приемной емкости на выкатной тележке обеспечивает удобство выгрузки остатков пробы.

  Принцип работы. Загруженная в бункер проба измельчается в дробилке, после чего через разгрузочную воронку попадает на вращающийся патрубок сократителя, из которого попадает в лотки или пробоприемник. Проба из пробоприемника разгружается в приемную емкость. После окончания процессов дробления и сокращения крышка сократителя может быть открыта и лотки с сокращенной пробой извлечены.

  Так как скорость вращения патрубка постоянна, проба распределяется по пробоприемнику и лоткам пропорционально занимаемой ими площади. В пробоприемник можно установить один или несколько лотков в зависимости от решаемой технологической задачи.

• Документы

  • Скачать руководство по эксплуатации
  • Скачать описание товара
  • Открыть прайс

• Комплектация

  • Сократитель САМ
  • Дробилка ЩД 6
  • Совмещенный пульт управления СМПУ-01
  • Изготовление тары и упаковка

• Особенности

  Одновременное дробление и сокращение. Объединение Щековой дробилки ЩД 6 и Сократителя САМ в единый технологический комплекс исключает этап перегрузки пробы, что снижает пыление и повышает производительность работы.

  Эффективность дробления. Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления. Максимальная крупность исходного материала — 50 мм. Компактный электродвигатель мощностью 1,1 кВт. Использование срезного штифта в механизме регулировки зазора между щеками предохраняет механизм дробилки от поломки при попадании в рабочую зону недробимого тела.

  Точность сокращения. Равномерное вращение патрубка сократителя гарантирует точность сокращения.

  Безопасность работы. Боковыми панелями сократителя ограничен доступ к вращающимся элементам. Концевые микровыключатели исключают запуск дробилки с откинутым загрузочным бункером и сократителя с открытой крышкой.

  Регулировка степени сокращения. Лоток с подвижной перегородкой обеспечивает плавную регулировку степени сокращения от 10% до 1% общего объема пробы.

  Приемная емкость. Разгрузка остатков пробы осуществляется в приемную емкость, а не в лотки. Выкатная тележка обеспечивает удобство разгрузки материала из приемной емкости.

  Различные лотки. Комплектация четырьмя типами лотков:

  • 25% пробы
  • 10% пробы
  • 5% пробы
  • Лоток с регулируемой степенью сокращения от 10% до 1% исходной пробы

  Возможно изготовление лотков других размеров.

  Комплектация пультом управления. Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • Автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании
  • Защиту оператора от поражения током
  • Защиту электродвигателя от перегрузки

  Пульт управления исключает запуск дробилки при выключенном сократителе.

• Применение

  Отрасли применения. Горнодобывающая, металлургическая, строительная, химическая.

  Примеры применения. Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

• Совместимость

  •

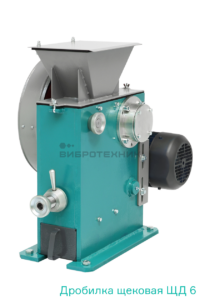

    Дробилка щековая лабораторная ЩД 6
