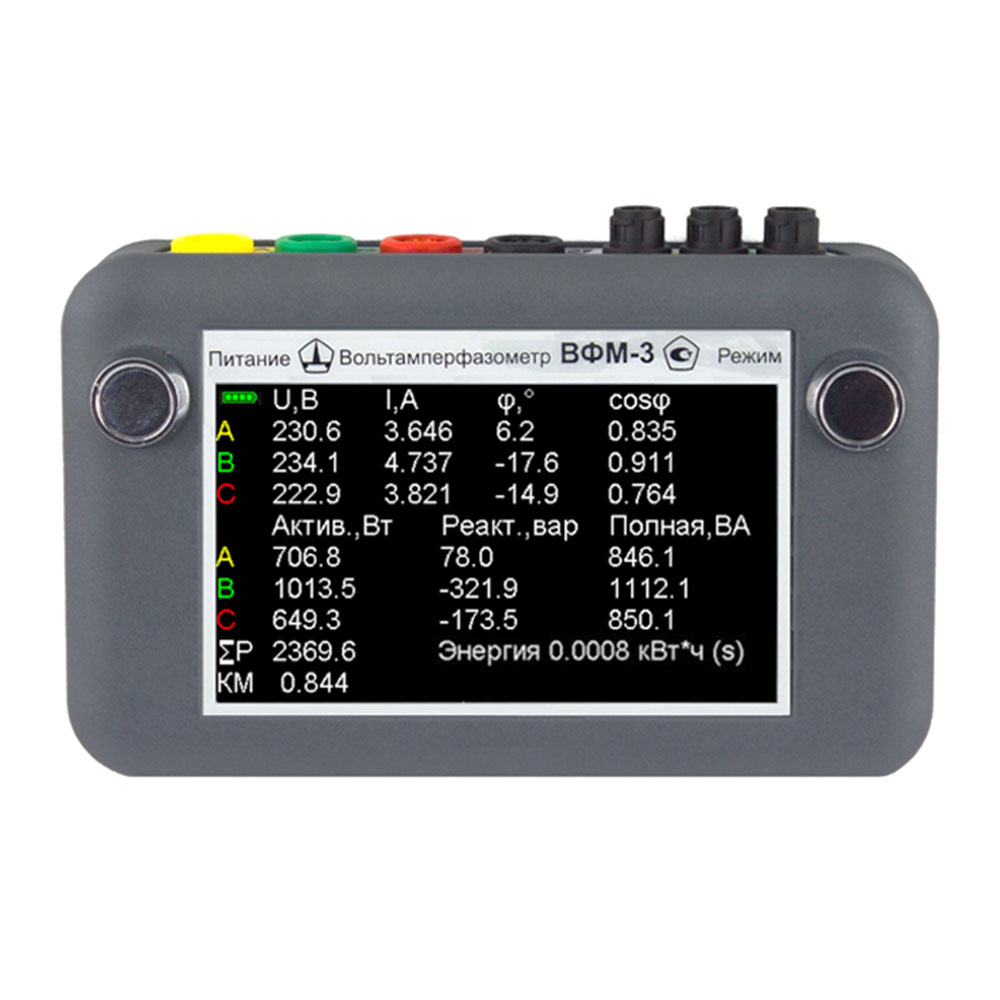

Челэнергоприбор ВФМ-3 — трехфазный вольтамперфазометр

В наличии

Описание
Производитель: Челэнергоприбор, Россия

Номер в реестре СИ 58639-14

Гарантия 18 месяцев

Вольтамперфазометр ВФМ-3 предназначен для одновременного измерения действующего значения трех фазных и трех линейных напряжений, силы переменного тока в трех цепях с одновременным вычислением активной, реактивной и полной мощностей в цепи, измерения частоты, угла сдвига фаз между фазными и линейными напряжениями, между токами и напряжениями, а также вывода векторной диаграммы напряжений и токов в трехфазных системах.

Прибор может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладке фазочувствительных схем релейной защиты, для проверки правильности подключения счетчиков электроэнергии.

Измерение вольтамперфазометром ВФМ-3
- Uдейств. 3-х фазных и 3-х линейных напряжений, В.
- I в 3-х цепях, А.
- P (Вт), Q (ВАр), S (ВА) мощностей.
- ƒ, Гц.
- φ между Uф и Uл.
- φ между I и U.
Отличительные особенности вольтамперфазометра ВФМ-3
- Самый компактный и легкий (0,3 кг) из современных 3-фазных вольтамперфазометров.
- На 4.3” цветном индикаторе помещаются одновременно все основные результаты измерений, выводится векторная диаграмма.
- Позволяет проверять правильность подключения однофазных и трехфазных счетчиков электроэнергии и отсутствие несанкционированного вмешательства в их работу, благодаря функции подсчета электроэнергии.
- Измерение силы переменного тока в пределах 0…30 А без разрыва цепи. При этом в диапазоне 0…50 мА абсолютная погрешность не превышает ±1 мА.
- Измерение сдвига фаз между напряжением и током, в том числе при токе менее 50 мА. Абсолютная погрешность при токе от 50 мА и более — в пределах ±1 град, при токе 15 мА — не более ±3 град.
- Переноска в сумке осуществляется при соединенных с измерительным блоком проводах. Для перехода в рабочее положение не требуется проводить присоединение разъемов, достаточно просто открыть сумку.
- Межповерочный интервал 2 года.

Комплектация

№	Наименование	Количество
1	Измерительный прибор с установленными аккумуляторами	1 шт.
2	Токовые клещи с проводами для подключения	3 шт.
3	Щупы типа "крокодил" с проводами для измерения напряжения	4 шт.
4	Блок питания	1 шт.
5	Сумка для переноски прибора и принадлежностей	1 шт.
6	Руководство по эксплуатации и паспорт	1 шт.

Дополнительная комплектация вольтамперфазометра ВФМ-3

№	Наименование
1	Щуп типа "крокодил" с шириной губок 4 мм, 4 шт. (арт. 3201)
2	Удлиненный щуп типа "крокодил" длиной 125 мм, 4 шт. (арт. 3202)
3	Штыревой щуп, 4 шт. (арт. 3203)
4	Удлиненный щуп типа "пинцет" длиной 125 мм, 4 шт. (арт. 3204)
5	Удлиненный щуп типа "прокол", 4 шт. (арт. 3205)
6	Магнитные щупы диаметром 6,8 мм, 4 шт. (арт. 3206)

Технические характеристики

Параметр	Значение
Диапазон измерения:
- действующего значения напряжения переменного тока, В	0...460
- действующего значения силы переменного тока, А	0...30
- угла сдвига фаз, град	-180...+180
- активной (реактивной) мощности, Вт (ВАр)	0...13800
- частоты напряжения и силы переменного тока, Гц	45...65
Предел допускаемой относительной погрешности измерения:
- действующего значения напряжения переменного тока	± [0,2+0,01(Uк /Uи -1)]%
- действующего значения силы переменного тока	± [1+0,005(Iк /Iи -1)]%
- частоты напряжения и силы переменного тока	±0,1%
Предел допускаемой погрешности измерения угла сдвига фаз между напряжением и током (при напряжении не менее 30 В и силе тока не менее 100 мА), град	±1
Входное сопротивление каналов напряжения, MОм, не менее	1
Максимальный диаметр провода, охватываемого клещами, мм	8
Определение порядка чередования фаз в трехфазной системе	да
Питание от четырех аккумуляторов или элементов питания габарита	АА
Время непрерывной работы от полностью заряженных аккумуляторов емкостью 2500 мАч	8 часов
Масса без принадлежностей, не более	0,3 кг
Масса с принадлежностями	2,5 кг
Габариты прибора, не более	150х95х34 мм
Габариты сумки для переноски, не более	290х225х250 мм
Прибор предназначен для эксплуатации в следующих условиях:
- температура окружающей среды	-20...+55°С
- относительная влажность воздуха (без конденсации влаги)	не более 80% при 25°С
- атмосферное давление	84...106,7 кПа
Индикация измеренных значений – на экране жидкокристаллического цветного дисплея диагональю 4.3" разрешением	480х272 пикс.
