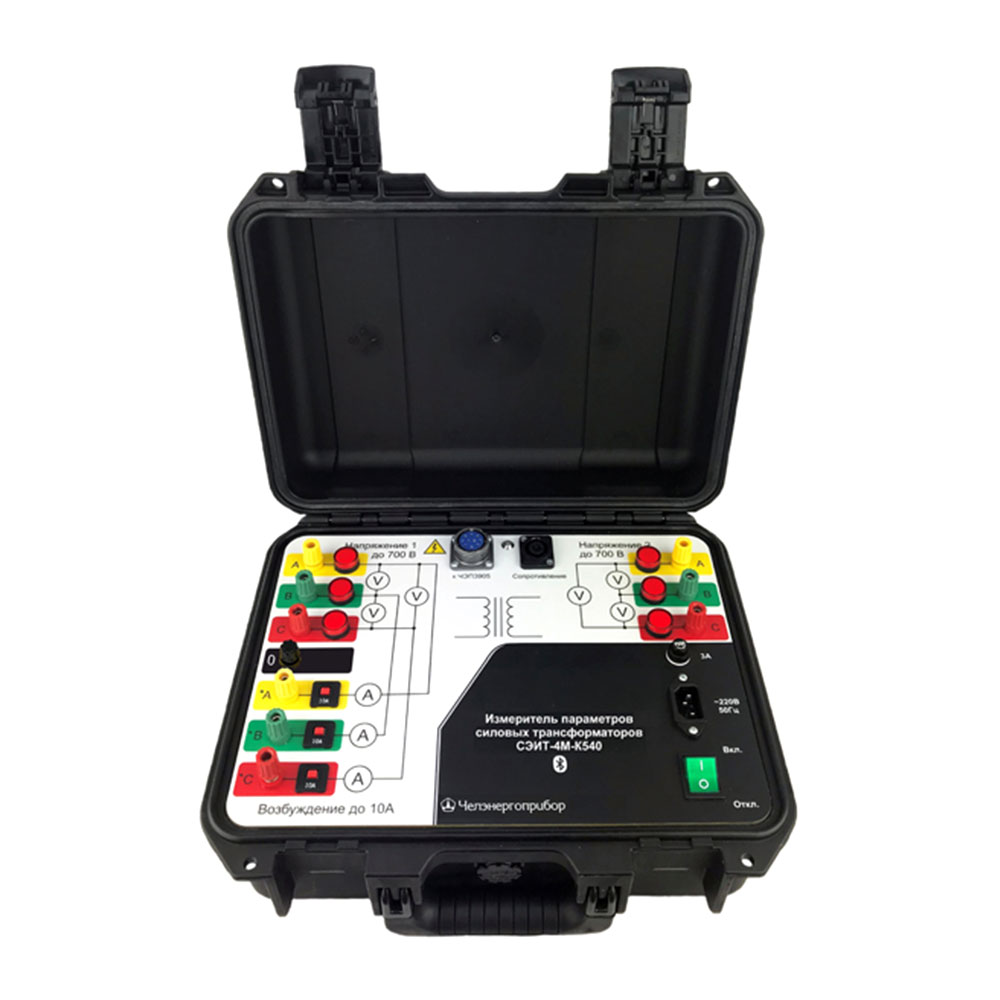

Челэнергоприбор СЭИТ-4М-К540 — измеритель параметров силовых трансформаторов

В наличии

Описание
Производитель: Челэнергоприбор, Россия

Номер в реестре СИ 75782-19

Гарантия 12 месяцев

Прибор СЭИТ-4М-К540 предназначен для проведения электромагнитных испытаний однофазных и трехфазных трансформаторов всех схем и групп соединения обмоток в соответствии с ГОСТ 3484.1-88.

Измеритель параметров силовых трансформаторов СЭИТ-4М-К540 оптимально подойдет для технического обслуживания, ремонта и наладки в полевых условиях, так как помещен в ударопрочный пластиковый кейс со степенью защиты IP67 / IP40.

Управление измерителем СЭИТ-4М-К540 осуществляется по оптическому или Bluetooth интерфейсу при помощи ноутбука, входящего в комплект поставки. Программное обеспечение, установленное на ноутбуке, позволяет проводить измерения, сохранять их результаты и формировать протоколы испытаний трансформатора.

Функции измерителя СЭИТ-4М-К540

Проведение электромагнитных испытаний однофазных и трехфазных трансформаторов всех схем и групп соединения обмоток в соответствии с ГОСТ 3484.1-88.

Измеритель СЭИТ-4М-К540 выполняет следующие операции
- Измерение потерь и тока ХХ.
- Измерение потерь и напряжения КЗ.
- Определение коэффициента трансформации и группы соединения обмоток.
- Измерение сопротивления обмоток постоянному току.
- Формирование протокола испытаний.

Комплектация

№	Наименование	Количество
1	Измерительно-вычислительный блок	1 шт.
2	Ноутбук для управления ИВБ	1 шт.
3	Оптический патчкорд длиной не менее 2 м и переходник оптика-USB	1 шт.
4	Комплект измерительных проводов длиной 5 м с зажимами типа "крокодил" с шириной схвата до 55 мм и одним общим разъемом (для измерения сопротивления)	1 шт.
5	Сетевой провод питания	1 шт.
6	Компакт-диск с ПО	1 шт.
7	Руководство по эксплуатации и паспорт	1 шт.

Дополнительная комплектация измерителя СЭИТ-4М-К540

№	Наименование
1	Блок трансформаторов тока ЧЭП3905 с соединительным кабелем ИВБ-БТТ и переходником для поверки БТТ
2	Комплект проводов 3 в 1 с сумкой для подключения к трансформатору

Технические характеристики

Параметр	Значение
Диапазон измерения по току, А*	0...10
Диапазон измерения по напряжению, В	0...400 (700**)
Диапазон измерения сопротивления, Ом	0,00001... 200
Диапазон измерения частоты, Гц	45 - 55
Пределы допускаемой основной приведенной погрешности измерения тока, %	±0,2
Пределы допускаемой основной приведенной погрешности измерения напряжения, %	±0,2
Пределы допускаемой основной приведенной погрешности измерения мощности, %	±0,2
Пределы допускаемой основной приведенной погрешности измерения сопротивления, %	±0,5
Пределы допускаемой основной погрешности измерения частоты, Гц	±0,05
Габаритные размеры, мм, не более	360х300х165
Масса без измерительных проводов, не более	7,5 кг
Питание	от сети переменного тока (220 ± 22) В
