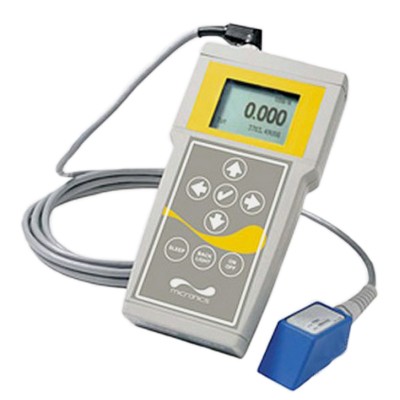

Бесконтактный доплеровский расходомер PORTAFLOW D550

В наличии

Описание
Производитель: Фирма "Micronics Ltd.", Великобритания

Гарантия: 1 год

Описание:

Портативный доплеровский расходомер PF D550 предназначен для контроля и балансировки расходов или исследования нарушений течения жидкостей в заполненных трубопроводах. Прибор идеально подходит для оценки рабочих характеристик стационарных трубопроводных расходомеров и может быть установлен, откалиброван и запущен в работу в течение минут. Прибор можно использовать в проектах, не требующих наличия стационарных расходомеров или когда им можно временно заменить уже установленные расходомерные датчики.

Область применения:
- Сточные воды
- Обработанные стоки
- Аэрированная вода
- Отстои и суспензии
- Химикалии и растворители
- Вязкие жидкости
- Абразивные среды
- Пульпообразное сырье
- Кислоты и щелочи
Ультразвуковой датчик PF D550 крепится на внешней стороне трубы. Акустический импульс отражается назад на датчик от частиц или газов, присутствующих в текущей жидкости. Если в жидкости имеются газовые пузырьки или твердые частицы, можно измерить расход текучей среды любого вида. Прибор идеально подходит для измерения сточных вод, суспензий, шлама и большинства химикалий, кислот, едких веществ и смазочных жидкостей. От внутренней аккумуляторной батареи PF D550 может отработать целый день и затем подзарядиться в ночное время. При непрерывном использовании прибор может питаться от адаптера, подключаемого к розетке промышленной электросети напряжением 110-240 В. Прибор имеет встроенный регистратор на 300000 записей.

Выберите необходимые единицы измерения отображаемых величин: P D550 может пред измеряемый расход и выдавать суммарны результаты измерений в галлонах, литрах, кубических футах или кубических метрах. При переходе от одной системы измерения к другой PF D550 автоматически и мгновенно пересчитает и преобразует результаты, представляемые на дисплее и сумматоре. Калибровка по размеру трубы производится в результате ввода ее внутреннего диаметра с помощью набора кнопок.

Регистратор данных PF D550 позволяет установить режим регистрации расходов с простановкой отметок даты и времени с интервалом от 10 секунд до 5 минут. Как вариант можно использовать удобный формат 'Flow Report', в котором суммарный, минимальный, максимальный и средний расходы регистрируются в виде выбираемой пользователем почасовой или посуточной сводки. Результаты регистрации расхода на ПК или ноутбук передаются через выходной USB порт PF D550. Программное обеспечение регистратора данных (входит в комплект поставки) обеспечивает представление данных в виде графиков и в табличном формате, а также их экспорт в файлы графического или текстового формата для последующего использования в других программах.

Чтобы активировать аналоговый выход 4-20 мА и полностью подзарядить батарею за 6 - 8 часов, необходимо подключиться к электросети (напряжение 100-240 В, частота 50/60 Гц). При зарядке работу с PF D550 можно продолжать.

Каждый поставляемый PF D550 укомплектован прочным водонепроницаемых датчиком с манжетным креплением и набором монтажных инструментов из нержавеющей стали. Для выбора единиц измерения и калибровки прибора под конкретную трубу внутренним диаметром от 12,5 мм (полдюйма) и выше используется простая 5-кнопочная система меню.

Монтаж датчика и полная калибровка занимают всего лишь несколько минут. Делается это быстро и просто! Нанесите связующий гель на датчик и закрепите датчик на трубе с помощью кронштейна (гель и кронштейн входят в комплект поставки). С помощью 5-кнопочной системы калибровки введите диаметр трубы и выберите необходимые единицы измерения (галлоны, литры, м3 и т.д.). PF D550 будет сразу же готов к началу отображения и передачи результатов измерений, а также представления их суммарных значений.

Работа в экономичном режиме позволяет продлить срок работы батареи при долговременной регистрации данных в тех случаях, когда работа от электросети невозможна. Между интервалами регистрации расходомер будет переходить в режим пониженного энергопотребления до момента поступления от регистратора очередного запроса на выполнение замера расхода. Замеры выполняются непрерывно в течение 10 секунд, и затем PF D550 возвращается в экономичный режим до момента, пока не потребуется следующий замер. При работе от батареи PF D550 позволяет регистрировать данные с 5-минутным интервалом в течение приблизительно 18 дней.

Доплеровский алгоритм измерения расхода в PF D550 обеспечивает отфильтровку фоновых шумов и наводок. Цифровой процессор позволяет исключить слабые и искаженные сигналы. Если процессор не сможет обеспечить точность измерения, прибор будет показывать нулевой расход с указанием на низкую степень доверия к сигналу.

Технические характеристики

Технические характеристики:

Диапазон расходов:	От ± 0,03 до 12,2 м/с для большинства вариантов применения
Размеры труб:	Крепление ультразвукового датчика на трубе с любым внутренним диаметров от 12,5 мм до 4,5 м (1/2" – 180" ID)
Дисплей:	Черно-белая матрица с задней подсветкой (кнопка back light) – отображение объемных расходов, содержимого сумматора, режима работы и меню калибровки
Питание:	Встроенная NiMH аккумуляторная батарея для бесперебойной работы до 18 часов Внешнее зарядное устройство от электросети напряжением 100-240 В с частотой 50/60 Гц
Выходы:	4-20 мА (500 Ом) при питании от электросети USB порт для передачи данных файла регистрации в результате прямого подключения к ПК
Регистратор данных	Программируемые отчеты объемом до 300000 записей с отметками даты и времени и форматированием, в отчетах представляются суммарные, средние, минимальные, максимальные результаты измерений и связанные с ними временные показатели
Программное обеспечение для ПК:	'Logger ' for Windows (регистратор для Windows) обеспечивает получение, отображение и сохранение файлов регистрации данных
Рабочая температура электронного блока:	от -23° до 60° С
Электронный блок:	Портативный, с корпусом из пластмассы ABS
Футляр для переноски:	Согласно классу IP67 с использованием защитных вставок из пенопласта
Точность измерения:	2% от полной шкалы, требуется наличие в жидкости твердых частиц или газовых пузырьков минимальным размером 100 мкм и минимальной концентрацией 75 ppm. Повторяемость: ±0,25%, линейность: ±0,5%
Калибровка:	Встроенная 5-кнопочная система программирования с удобным меню калибровки и парольной защитой
Выбор языка:	Английский, французский язык, испанский язык
Чувствительность:	Настраиваемая отсечка нуля (значений близких к нулевым), демпфирование: настраивается.
Технические данные датчика
Стандартная модель PSE4:	Накладного типа, с одной УЗ головкой, рассчитан на измерения в трубах внутренним диаметром от 12,5 до 4,5 м (1/2" – 180" ID) с использованием 3,4 м экранированного диаксиального кабеля.
Комплект инструментов для монтажа датчика:	Трубный фиксатор из нержавеющей стали и 150 г связующего геля
Диапазон рабочих температур:	от -40° до 93°C
Опции
Кабель датчика:Крепление датчика:	15 м экранированный удлинительный кабель с разъемами.
Кабель датчика:Крепление датчика:	Дополнительный связующий гель. Дополнительные трубные фиксаторы из нержавеющей стали

Комплект поставки:

В стандартный комплект поставки ультразвукового расходомера Portaflow D550 (PDFM-5.0) входят: кейс, электронный блок, датчик PSE4 с крепежом, соединительный кабель 3,4 м, кабель аналогового выхода, кабель USB, смазка ультразвуковая, адаптер 220В, инструкция пользователя
