Атлет АГ-319Ц — кабелетрассоискатель с цветным экраном

Name: Атлет АГ-319Ц - кабелетрассоискатель с цветным экраном
SKU: 71222
Price: 453057 RUB
Availability: InStock

В наличии

Кабелетрассоискательный комплект для поиска подземных коммуникаций, определения их местоположения и глубины залегания до 30 м.

В комплект входят приемник с цветным ЖК-дисплеем и трассировочный генератор; дальность трассировки — до 10 км.

Задать вопрос
Поделиться

Технические характеристики

Частоты фильтров	100, 1024, 120, 200000, 300, 32768, 50, 512, 60, 8192
Глубина обнаружения	0.01….30.00
Питание	11…14 В, 22…28 В, внешний источник 5 В, 3А (Power Bank), Встроенный аккумулятор 12,8 А*ч, выходное напряжение 15 В, выходной ток 15 А max, два свинцово-кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Время непрерывной работы	1,7 при 150 Вт автономно/200 Вт с дополнительным аккумулятором 12 В, 11 при 200 Вт автономно/300 Вт с дополнительным аккумулятором 12 В, 25 при 100 Вт автономно/150 Вт с дополнительным аккумулятором 12 В, 25 при силе удара «С2» автономно или «С3» с дополнительным аккумулятором, 4,0 при 65 Вт автономно/100 Вт с дополнительным аккумулятором 12 В, 62 при силе удара «С1» автономно, не менее 8
Диапазон рабочих температур	-30…+45, -30…60
Степень защиты оболочки	IP54, IP65
Точность определения глубины залегания	±5 см при глубине до 1 м; ±5% при глубине свыше 1 м
Точность определения оси коммуникации	±5 см при глубине до 1 м; ±5% от глубины залегания при глубине свыше 1 м
Трассировка коммуникаций	до 10 км
Выходная мощность генератора	до 200 Вт
Режимы «Широкая полоса»	Электросети, ШП, Связь, 50..7 кГц
Двухчастотные режимы	512 / 1024 кГц; 1024 / 2048 кГц
Режимы «Две трассы»	512 / 50 Гц; 1024 / 50 Гц
«Своя» частота	Три редактируемые частоты из диапазона 51… 40000 Гц
Частота фильтра в режиме «Зонд»	512 Гц; 8192 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	0,9 мкА на расстоянии 1 м
Подключаемые внешние датчики	ДКИ-117, DKI-65, ДОДК-117, MED-127, NR-117М, CI-105(108,110)/ХХ производства «ТЕХНО-АС»
Дальность связи при управлении генератором для АП-019.4L	До 1200 м при прямой видимости
Измерение «сигнального» тока в коммуникации	0,001….50,00 А
Визуальная индикация	Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов; автоматическая и ручная регулировка яркости
Частоты f1, f2, f3 («постоянные»), Гц	200…9999; выбираются с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f1 («временная»), Гц	200…9999; выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания
Режим 1	непрерывный «НП»
Режим 2	кратковременные посылки «ПР» (прерывистый): длительность импульса — 100 мс; частота следования импульсов — 1 Гц
Режим 3	двухчастотный «2F»: первая частота — 1024 Гц; вторая частота — 8192 Гц; соотношение амплитуд первой и второй частот — 4:1
Режим 4	генерация ударных импульсов «УР»; частота следования импульсов: низкая — 30, средняя — 60, высокая — 120 уд./мин.
Максимальный выходной ток в ручном режиме, А	10 при непрерывной и двухчастотной генерации; 15 при кратковременных посылках
Ток, задаваемый для автосогласования	Десять предустановленных значений в диапазоне 0,1…9,9 А; изменение с дискретностью 0,1 А
Максимальное выходное напряжение, В	220 при автономном питании (180 при «2F»); 330 с внешним аккумулятором 12 В (260 при «2F»); 110 от сетевого блока (90 при «2F»)
Максимальная выходная мощность, Вт	150 непрерывно и «2F», 200 импульсы при автономном питании или от внешнего аккумулятора 21 В; 200 непрерывно и «2F», 300 импульсы с внешним аккумулятором 12 В; 100 от сетевого блока
Допустимое сопротивление нагрузки	Любое (0…∞); ограничение тока на низкоомных нагрузках, «Uмакс» на высокоомных нагрузках
Время зарядки полностью разряженных автономных аккумуляторов, ч	8
Автоматические функции генератора	Выбор оптимального режима питания; автосогласование; автоматический выбор выходной мощности; управление передающей антенной; встроенное автоматическое зарядное устройство; автоотключение питания при простое (1 мин.)
Типы подключаемых нагрузок при генерации «SIN»	Непосредственное подключение к объекту с возвратом тока через жилу или броню кабеля либо через землю при помощи заземлителя; индуктивное подключение с передающей антенной на частоте 8192 Гц или с передающими клещами
Выходной усилитель мощности	Импульсный, CLASS D(BD), КПД > 80%
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	Класс А
Максимальная мощность, подводимая к «рамке»	10 Вт
Модуль полного комплексного сопротивления на частоте 8192 Гц	36 Ом
Тип корпуса	пластмассовый, герметичный

Описание

Трассопоисковый комплект для поиска подземных коммуникаций: кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов.

В составе комплекта — приемник в виде моноблока с цветным ЖК-дисплеем, на который выводится изображение трассы. Приемник автоматически рассчитывает глубину залегания коммуникации до 30 м и величину тока в линии. В комплект также входит мультичастотный генератор с дальностью работы до 10 км.
Применение
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Особенности

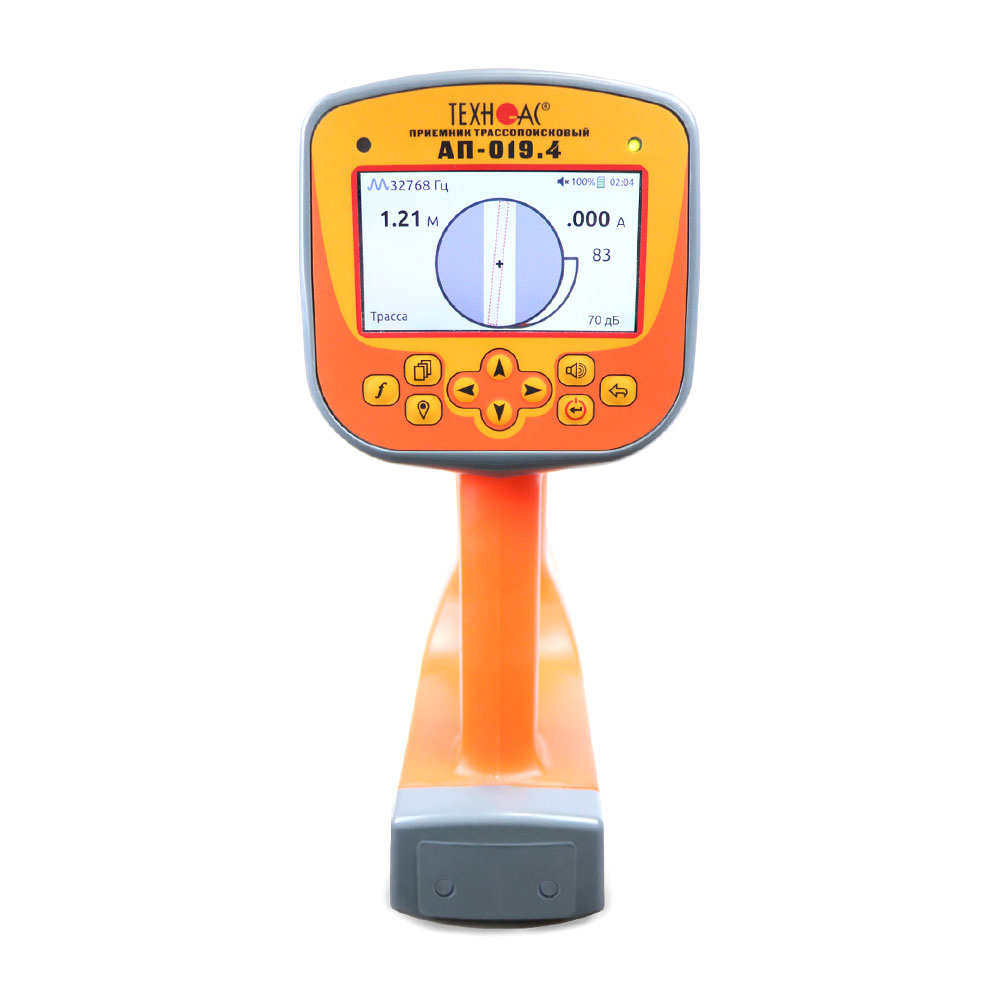

Особенности приемника АП-019.4.
- Цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Температура эксплуатации от -30 до +50 °С.
- Рабочие частоты: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50…7000 Гц и широкая полоса 7…14 кГц.
- Режимы индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на русском и английском языках.
- Возможность подключения внешнего аккумулятора Power Bank.

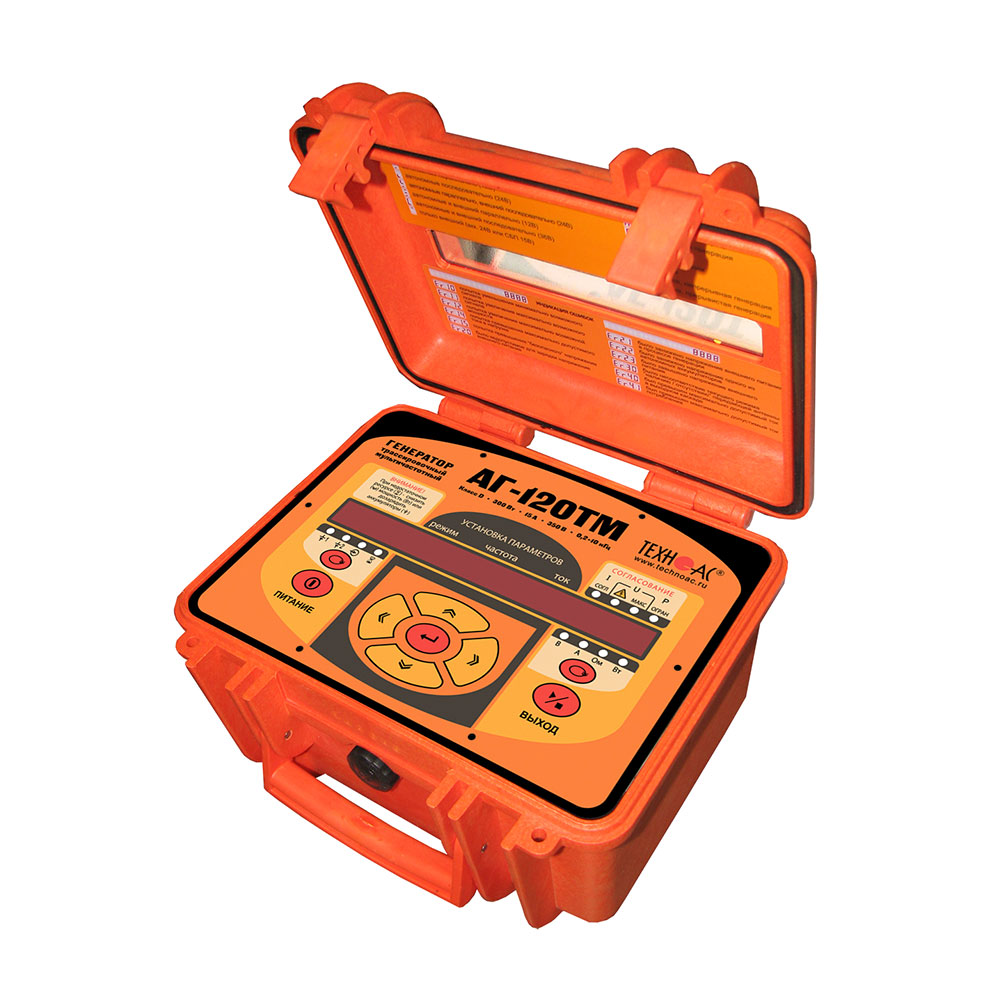

Особенности генератора АГ-120ТМ.
- Автоматическое согласование по заданному току в нагрузке вместо выходной мощности.
- Мультичастотный многофункциональный прибор может комплектоваться поисковым приемником, использующим данный диапазон частот.
- Автоматический выбор выходной мощности программой выбора мощности.
- Встроенный «мультиметр выхода» показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Выходной ток до 15 А позволяет работать на низкоомных нагрузках.
- Выходное напряжение 220 В при автономном питании и 330 В с дополнительным аккумулятором.
- Работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду; просмотр параметров с закрытой крышкой.

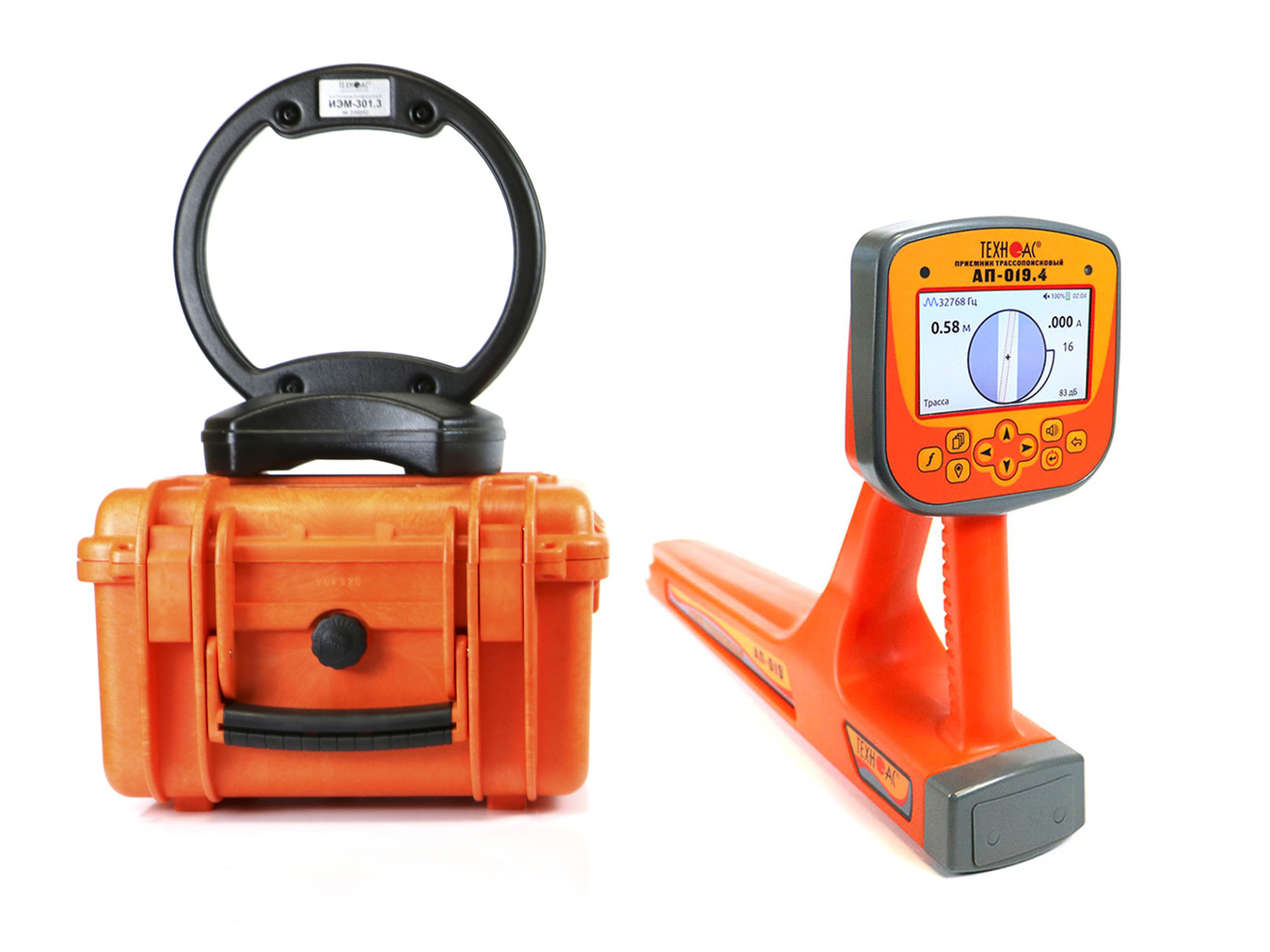

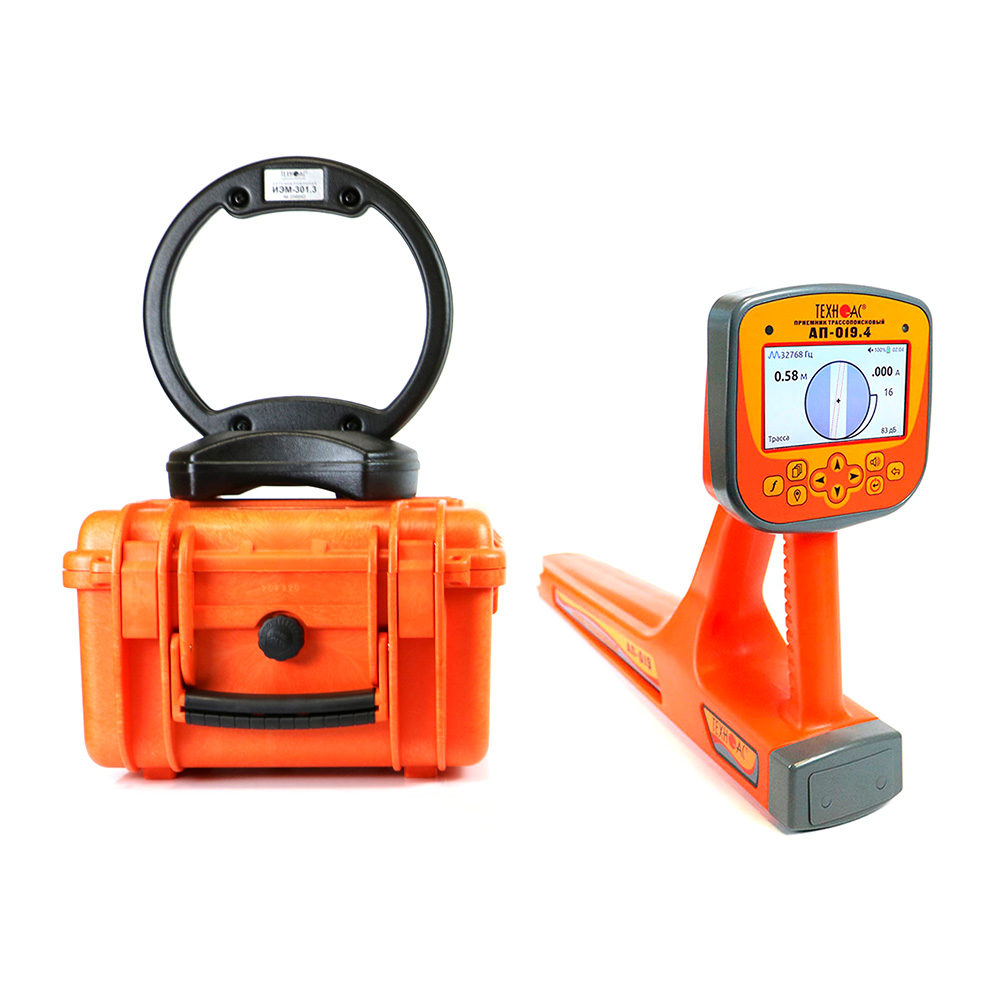

Комплектация
- Трассопоисковый приемник АП-019.4 — 1 шт.
- Генератор трассировочный АГ-120ТМ — 1 шт.
- Индукционная антенна ИЭМ-301.3 — 1 шт.
- Устройство зарядное AG120.02.100 — 1 шт.
- Кабель для подключения к внешнему аккумулятору АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Зарядное устройство для приёмника — 1 шт.
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) — 1 шт.
- Сумка для генератора АГ-120ТМ (чехол 53181) — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Документы
Дополнительно
- Комплект аксессуаров для заземления коммуникации

  8 037 ₽
- ДКИ-137 — датчик контроля качества изоляции

  По запросу
- NR-117M — накладная рамка

  48 627 ₽
- Индукционные клещи CI-110/50 — клещи индукционные

  30 144 ₽
- CI-110/100 — клещи индукционные

  36 249 ₽
- CI-110/125 — клещи индукционные

  71 721 ₽
- ДКИ-117 — датчик контроля качества изоляции

  71 721 ₽
- ДОДК-117 — датчик определитель дефектов коммуникаций

  23 907 ₽
- MED-127 — малогабаритный электромагнитный датчик

  12 927 ₽
