Адгезиметр полимерных лент NOVOTEST АП-1М

Цена: 5100 р.
В корзину
Производитель: Россия
Гарантия: 1 год

Адгезиметр полимерных лент NOVOTEST АП-1Мпозволяет контролировать адгезию защитных покрытий из полимерных лент на трубопроводах в соответствии с ГОСТ Р 51164-98 (Трубопроводы стальные магистральные) в трассовых условиях, а также проводить контроль и измерение адгезионной прочности покрытий на иных конструкциях. NOVOTEST АП-1М – надежный и простой в эксплуатации адгезиметр не требующий специальных навыков для работы с ним.

Назначение:

Контроль адгезии защитных покрытий:

  • из полимерных лент на трубопроводах согласно ГОСТ Р 51164-98 (метод А)
  • прочих защитных покрытий на различных основаниях

Особенности:

  • Полностью соответствует ГОСТ
  • Простота использования и наглядность полученных результатов
  • Все необходимые для измерения дополнительные приспособления уже в комплекте поставки
  • Контроль угла отслаивания покрытия
  • Шкала динамометра расположена на выдвижном штоке
  • Выполнен из нержавеющей стали
  • Возможность проводить работы в полевых условиях (запыленность, повышенная влажность и низкая температура)
  • Не требует специальных навыков для использования
  • Небольшой вес и размер

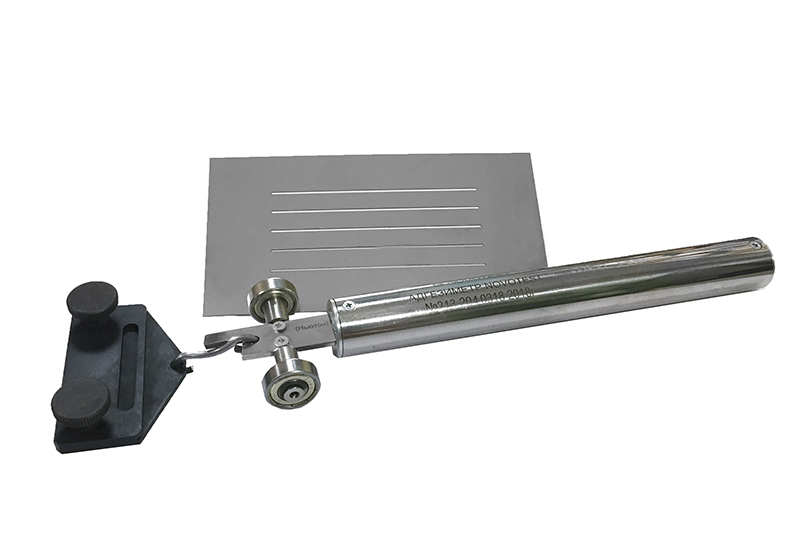

Конструкция прибора:

Прибор представляет из себя цилиндрический корпус-ручку 3 со встроенным динамометром. На подвижной (выдвигающейся) части динамометра (штоке) 4 установлен съемный зажим для удержания полосы отслаиваемого материала 1 и опорные подвижные ролики 2. На шток 4 нанесена шкала выдвигающаяся из ручки при работе адгезиметра. Благодаря такому расположению шкалы, пользователь не сможет перекрыть ее рукой в процессе измерения (в отличии от аналогичных приборов). Конструкции NOVOTEST АМ-1М также позволяет контролировать угол отслаивания покрытия при использованииАдгезиметр полимерных лент NOVOTEST АП-1М

Комплект поставки

  • адгезиметр;
  • шаблон для надреза полосы;
  • нож;
  • паспорт;
  • чехол либо кейс.

Работа с прибором

Проведение измерения адгезиметром NOVOTEST АП-1М в соответствии с ГОСТ Р 51164-98 (Метод А):

  1. В качестве объектов измерения используются трубы с защитными покрытиями из полимерных лент.
  2. Определяются не менее трех точек находящихся на расстоянии не менее 0,5 метра друг от друга.
  3. Ножом с помощью специального шаблона входящего в комплект прибора вырезаются до металла полосы защитного покрытия шириной 10, 20, 30 либо 40 мм в зависимости от ожидаемой величины адгезии.
  4. Ножом надрезается конец вырезанной полосы и закрепляется в зажиме прибора.
  5. Адгезиметр устанавливается на трубу до плотного контакта обоих роликов.
  6. Движением прибора под углом 180° к поверхности трубы производится отслаивание ленты на длину 50-100 мм определяя устойчивое усилие отслаивания и визуально определяя характер разрушения (адгезионный, когезионный или смешанный).
  7. Адгезию защитных покрытий определяют по формуле:
    Адгезиметр полимерных лент NOVOTEST АП-1М
    где А – величина адгезии, Н/см (кгс/см)
    F — усилие отслаивания, Н (кгс);
    B — ширина отслаиваемой ленты, см.

Характер разрушения:

  • адгезионный — обнажение до металла;
  • когезионный — отслаивание по подклеивающему слою или по грунтовке;
  • смешанный — совмещение адгезионного и когезионного характеров разрушения.
Параметр Значение
Максимальное значение усилия отслаивания 100Н/см (10 кг/см)
Толщина контролируемого покрытия до 15 мм
Погрешность 0,1Н/см (0,01 кг/см)
Угол отслаивания 180°
Диаметр контролируемых труб 270 – 1420 мм
Ширина вырезаемых образцов лент 10 – 40 мм
Условия эксплуатации от -40°С до +40°С
Габаритные размеры (не более) 275 х 85 х 30 мм
Вес (не более) 0,45 кг
