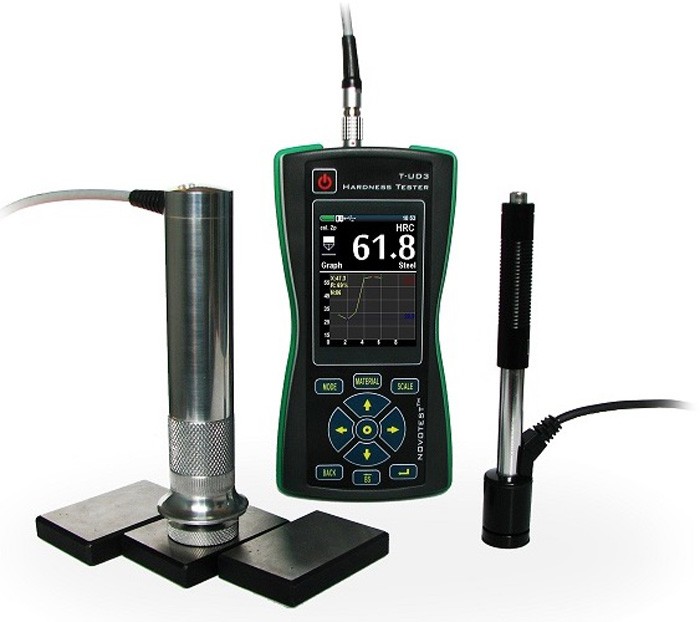

Универсальный комбинированный твердомер NOVOTEST Т-УД3

Твердомер NOVOTEST Т-УД является новейшей разработкой компании NOVOTEST. Твердомер работает с двумя видами преобразователей: динамическим (Либа) и ультразвуковым (контрактно-импендансным), сочетая в себе преимущество двух методов измерения. Ультразвуковым датчиком проводятся измерения твердости объектов небольшого размера, изделий с тонкой стенкой, сложной формы, поверхностных упрочненных слоев.

Тогда как для измерения твердости массивных деталей, материалов с крупнозернистой структурой, чугунов и цветных металлов применяется динамический датчик.

Встроенной в прибор фотокамерой Вы можете сфотографировать объект контроля и, в дальнейшем, в режиме реального времени наложить на него измеренные значения твердости. Таким образом, возможно получить самый наглядный и точный метод протоколирования итогов измерения.

Помимо возможности фотофиксации NOVOTEST Т-УД3 это:

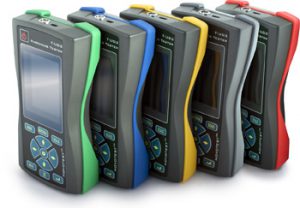

  • новый герметичный пыле- и влагозащищенный корпус с защитными противоударными резиновыми накладками. Прекрасно справляется со своей задачей и в цеховых и полевых условиях. Прибор оснащен морозостойким дисплеем, что дает возможность использовать его в любой климатической зоне и в любое время года;
  • большой цветной графический дисплей. Помимо имеющихся 88 комбинаций шкал твердости и материалов (калибровок), прибор дает возможность дополнительно настроить пользовательские шкалы и материалы. Информацию можно отобразить в виде гистограмм, графиков, таблиц, есть интеллектуальный режим, отображение отклонения, среднего, большое количество другой статистической информации; - прибор позволяет хранить и просматривать архив измерений, сохранять на карту памяти калибровки;
  • функция прямой печати на подключаемый принтер;
  • прибор обладает иными обширными возможностями настройки, включая даже изменение цветовой схемы отображения информации.

Твердомер NOVOTEST Т-УД3 не уступает по своим характеристикам самым дорогостоящим и известным твердомерам в мире, обладая значительно более широкими функциональными возможностями при более низкой цене. Еще одним преимуществом прибора является то, что он по умолчанию настроен на измерение значительного списка материалов: чугун, цветные металлы (бронза, алюминий), стали и нержавеющие стали. Тогда как другие приборы поставляются, обычно, с настройкой только для одного материала. Это преимущество делает NOVOTEST Т-УД3 максимально удобным и приспособленным к работе, экономя Ваше время и деньги.

НАЗНАЧЕНИЕ:

Измерение твердости:

  • Металлов и их сплавов (стали, легированной и нержавеющей стали, чугуна, алюминия, латуни, бронзы и меди);
  • Иных металлов и сплавов помощью пользовательских калибровок по известному образцу (образцам).

По следующим шкалам:

  • Стандартным шкалам твердости Виккерса HV;
  • Бринелля HB;
  • Роквелла HRC и HRB;
  • Шора HS (предварительная калибровка не установлена);
  • Пользовательским шкалам.

Кроме того, существует возможность измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса, что позволяет сделать возможным автоматический пересчёт со шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77.

ОСОБЕННОСТИ:

  • Встроенная фотокамера, визуальное отображение места измерения с указанием твердости в том месте, где она была измерена, фиксация времени измерения встроенными часами;
  • 88 комбинаций материалов и шкал твердости (калибровок);
  • предустновленные калибровки для стали, легированной и нержавеющей стали, чугуна, алюминия, латуни, бронзы и меди (динамический датчик);
  • дополнительно настраиваемые пользовательские шкалы и материалы;
  • отображение информации в виде гистограммы, графика, таблицы, интеллектуального режима, отображение среднего, отклонения;
  • контроль твердости упрочненного поверхностного слоя изделия (с ультразвуковым датчиком);
  • измерение практически без ограничения по толщине стенки и массе материала;
  • интуитивно понятный и удобный процесс измерения;
  • автораспознование датчика подключенного к прибору;
  • датчики со встроенной памятью, сохраненными настройками и калибровками (готовы к подключению к любым другими NOVOTEST Т-УД3);
  • наличие связи с компьютером;
  • печать протокола измерений сразу с прибора с помощью подключаемого мини-принтера;
  • встроенная флэш-память, просмотр архива измерений;
  • настройка основных параметров в меню прибора, несколько цветовых схем прибора, языков;
  • возможность резервного копирования настроек преобразователей на карту памяти прибора;
  • полноценная пользовательская калибровка, возможность автоматизированного построения зависимостей «код-твердость» с помощью образцов и мер твердости;
  • наличие одно-, двух- и трехточечных режимов калибровки твердомера, позволяющие пользователю, при необходимости, самостоятельно откалибровать прибор по 1, 2 или 3 образцовым мерам;
  • наличие визуального отображения всех имеющихся шкал и наличия/отсутствия калибровки по каждой из них;
  • широкий температурный диапазон использования твердомера;
  • противоударный, пыле- влагозащищенный корпус с защитным резиновым накладкам;
  • отображение на дисплее прибора состояния заряда батареи;
  • комплектация стандартными аккумуляторами типа АА и возможность использования вместо них обычных батареек в случае такой необходимости.

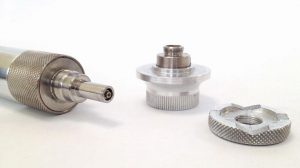

Датчик У1: алмазный индентор, съемные насадки

Твердомер стандартно комплектуется ультразвуковым датчиком У1 (50Н), по заказу, прибор может быть укомплектован специализированным ультразвуковыми преобразователем У1 (10Н) (либо второй датчик может быть поставлен дополнительно). С помощью указанных датчиков возможно решать самый широкий круг задач:

Нагрузка Модель преобразователя Особенности Основные применения
50 Н (5 кг) У1 (50Н) Основной тип преобразователя для измерения твердости большинства материалов. Чтобы начать измерение необходимо приложить нагрузку 5 кг (автоматически задается преобразователем).
Средние требования к чистоте поверхности исследуемого изделия.
Различные цементированные и термообработанные изделия. Сюда можно отнести турбины, валы, шестерни, сварные швы, зубья, различные зоны термического влияния.
Такое измерение проходит в канавках, пазах, на зубьях и различных радиусных поверхностях.
Кроме того, измерять можно на внутренней поверхности труб и отверстий, лопатках.
10 Н (1 кг) У1 (10Н) Преобразователь с уменьшенной нагрузкой для измерения твердости деталей, имеющих особенно повышенные требования (отсутствие отпечатков). Например, шлифованные, полированные поверхности. Подходит также для измерения твердости различных поверхностных упрочненных слоев. Чтобы начать измерения необходимо приложить нагрузку в 1 кг.
Более высокие требования к чистоте поверхности по сравнению с У1 (50Н).
Тонкостенные детали, различные азотированные и цементированные поверхностные слои пресс-форм, штампов, матриц.
Также пилы, подшипники, боковые поверхности зубьев.
Кроме того, используется для измерения твердости различных упрочняющих покрытий.
Измерение проходит на внутренней поверхности труб, лопатках, внутри самих

Диапазон измерения твердости:

по Роквеллу, HRC

по Бринеллю, НВ

по Виккерсу, HV

временного сопротивления (предела прочности), Мпа

20 - 70

90 - 450

230 - 940

370 - 1740


Основная погрешность измерения
+/- 1.5% (2 ед.) HRC;

+/- 3% (10 ед.) HB;

+/- 3% (15ед.) HV
Направление измерения В любом направлении - 360°
Шкалы твердости Виккерса HV?Бринелля HB?Роквелла HRC и HRB, Шора HS (без заводской калибровки)
Материалы Датчик ультразвуковой - предварительно откалиброван для стали. Датчик динамический - в зависимости от шкалы предварительно откалиброван для стали, легированной и нержавеющей стали, чугуна, алюминия, латуни, бронзы и меди. Дополнительные пользовательские материалы для калибровки
Испытательная нагрузка 1кг (10Н) и/или 5кг (50Н) (для ультразвукового датчика)
Индентор 136° Алмазный индентор Виккерса (для ультразвукового датчика)
Сохранение измерений Ограничено только объемом карты памяти
Связь с ПК Выгрузка сохраненных измерений в ПК, экспорт в таблицы Excel (USB кабель и ПО входят в комплект поставки)
Отображаемая информация Индикатор приложения нагрузки, результат одиночного замера, среднее значение серии замеров, количество замеров в серии, разброс значений в серии, график измерений в серии, гистограмма измерений в серии, режим отображения статистической информации, режим интеллектуально измерения.
Отображение выбранной шкалы твердости, текущего материала, состояния батарейки, времени.
Дисплей Контрастный цветной LCD/TFT дисплей
Условия эксплуатации Температура: от -20С до +40С; Влажность: 30%~80%
Размер прибора 180x80x35mm
Вес Приблизительно. 0.2кг (без датчика?
Питание Три аккумулятора или батарейки типа АА
Время работы Приблизительно 20 часов, режим автоматического отключения питания

Требования к объекту контроля:

  Для динамического датчика Для ультразвукового датчика
Шероховатость не более, Ra 3,2 2,5
Радиус кривизны не менее, мм 10 5
Масса, не менее, кг 5 0,1
Толщина не менее, мм 10 1

  • электронный блок твердомера;
  • ультразвуковой датчик У1 со специальной опорной насадкой для плоских и радиусных поверхностей;
  • динамический датчик с автовзводом Д1С со сменной опорной площадкой меньшего диаметра;
  • 3 аккумулятора с зарядным устройством;
  • инструкция по эксплуатации;
  • кабели;
  • программа для ПК;
  • транспортировочный кейс.

Дополнительные опции для заказа:

  • свидетельство о поверке;
  • аккумулятор;
  • зарядное устройство;
  • меры твердости;
