Матрица тепловизора. Виды матриц. Влияние размера матрицы на результат работы.

Матрица тепловизора – приемник, или детектор излучения, принимающий и преобразующий энергию оптического излучения ИК-спектра в электрический сигнал, пропорциональный мощности поглощенного ИК-излучения их чувствительными площадками.



y1

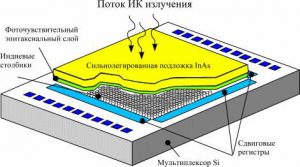

Рис. 1 — Устройство матричного ИК-детектора.

Матричные фотоприемники, устанавливаемые в фокальной плоскости объектива, состоят из множества чувствительных элементов, расположенных по рядам и столбцам прямоугольной матрицы.

Таким образом, в тепловизоре каждый пиксель — это измеренное значение температуры в данной точке. Так, тепловизор с размерами матрицы 320×240 пикселей отображает ИК изображение, состоящее из 76800 значений температуры.



y2

Рис.2 — Внешний вид ИК-матрицы в модуле.

Виды матриц

Количество элементов ИК-матрицы определяет качество получаемого инфракрасного изображения. Помимо функциональной пригодности, минимальный размер матрицы тепловизора, используемого при решении различных задач, может быть регламентирован нормативными актами в применяемой сфере. Например, согласно ГОСТ Р 54852-20011 размеры матрицы должны составлять не менее 160х120 элементов, а согласно РД 13-04-2006 не менее 240х128 элементов.

Размер матрицы (датчика) определяет разрешающую способность тепловизора. В настоящее время распространены тепловизоры с матрицами 160х120, 320х240 и 640х480 пикселей.

Тепловизором с матрицей 160х120 элементо можно проводить контроль систем вентиляции, отопления, электротехнического оборудования, а также обследование ограждающих конструкций зданий высотой не более 1-2 этажей.

Камеру с такой матрицей целесообразно использовать для контроля областей с плавными перепадами температур на относительно большой площади (наблюдение за охлаждающими системами) и объектов с большой разностью температур, где равномерность распределения таковой не имеет значения (перегрев контакта одной из фаз токоведущих элементов).

Для обследования более высоких объектов, таких, например, как многоэтажные дома и дымовые трубы, необходим тепловизор с разрешением матрицы 320х240 пикселей.

Такой тепловизор целесообразно использовать также для контроля ограждающих конструкций, электрических машин и линий электропередач (с дополнительным узкоугольным объективом).

Камера с матрицей 640×480 является универсальной для наблюдения практически всех объектов регламентированных ПБ 03-372-00, а также для разносторонних технологических решений и научных изысканий. Кроме того, позволяет вести контроль удаленных (высотных) объектов без применения дорогостоящих узкоугольных объективов.

Влияние размера матрицы на результат работы

Качество изображения, или разрешение камеры, является важным фактором. Высокое разрешение помогает более точно увидеть, измерить и понять процессы, происходящие в объекте контроля.

Камеры с высоким разрешением позволяют увидеть мелкие детали на большом расстоянии от объекта. В отличие от тепловизоров с низким разрешением, они позволяют охватить больший участок без потери информации о температуре элементов объекта на инфракрасном изображении.



y3

Матрица 160х120 пикселей    Матрица 320х240 пикселей            Матрица 640х480 пикселей.

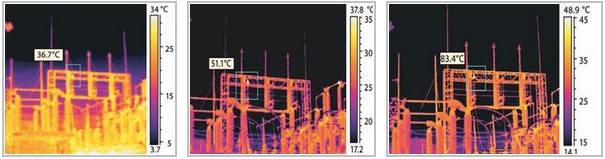

Рис. 4. Пример сравнения измеренной температуры нагретого узла на разных матрицах.

Кроме то, камера, например, с разрешением 640х480 пикселей, оборудованная широкоугольным объективом, позволяет запечатлеть участок размером приблизительно 4 х 3 м с расстояния 5 м всего одним снимком. Чтобы проверить тот же объект без потери качества с помощью камеры с разрешением 160х120 пикселей, потребуется сделать 16 изображений и с более близкого расстояния.



y4

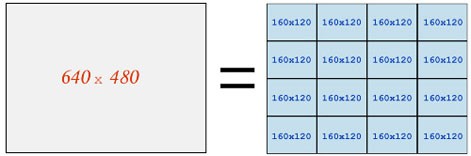

Рис. 5. Пример сравнения размера изображений матриц на 640х480 и 160х120 элементов.

Таким образом, использование тепловизоров с небольшими размерами матриц целесообразно для решения простых задач, не связанных с серьезными тепловизионными обследованиями и энергоаудитом.
